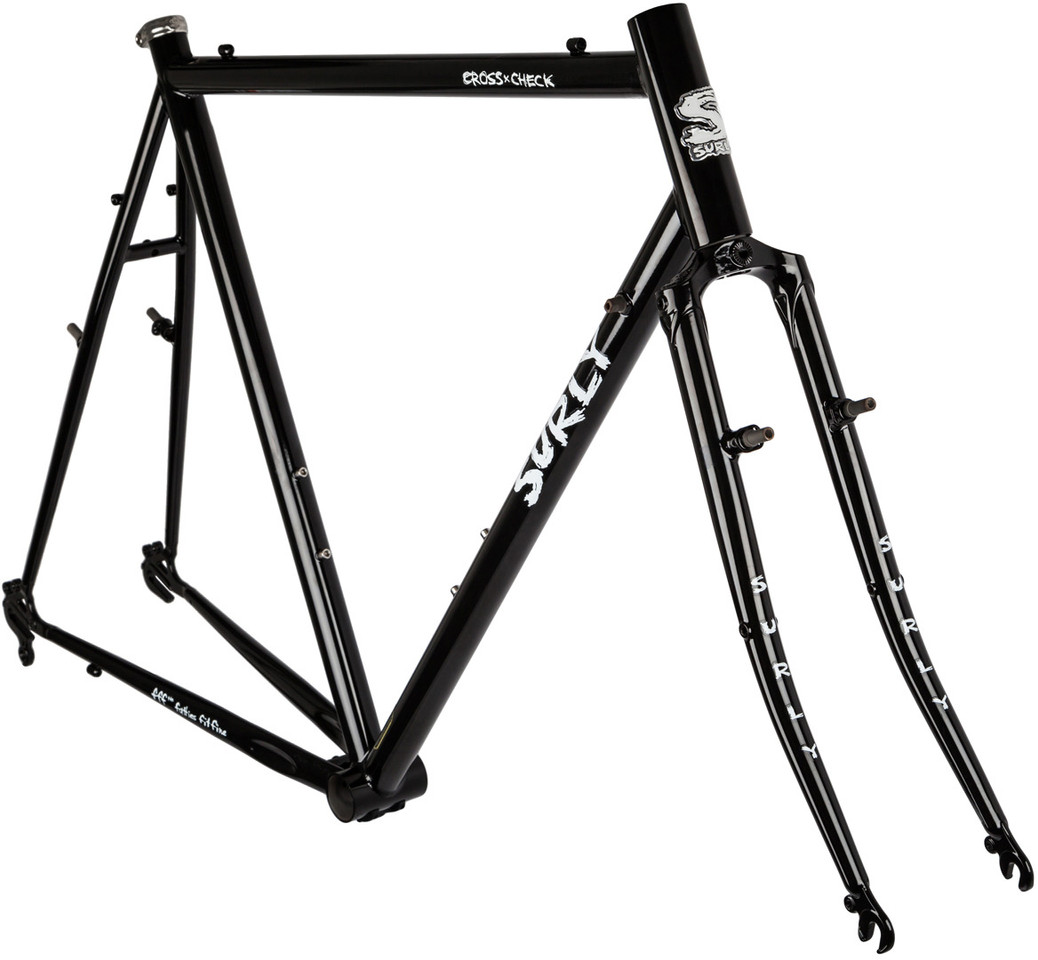

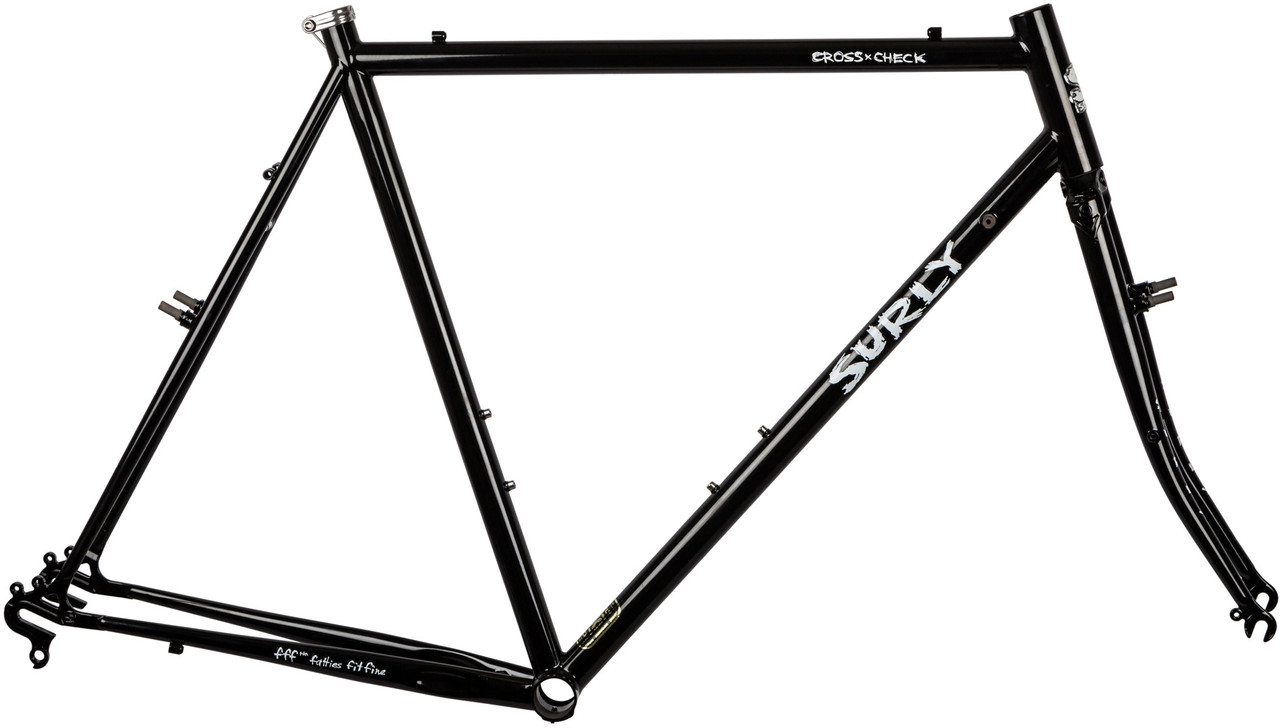

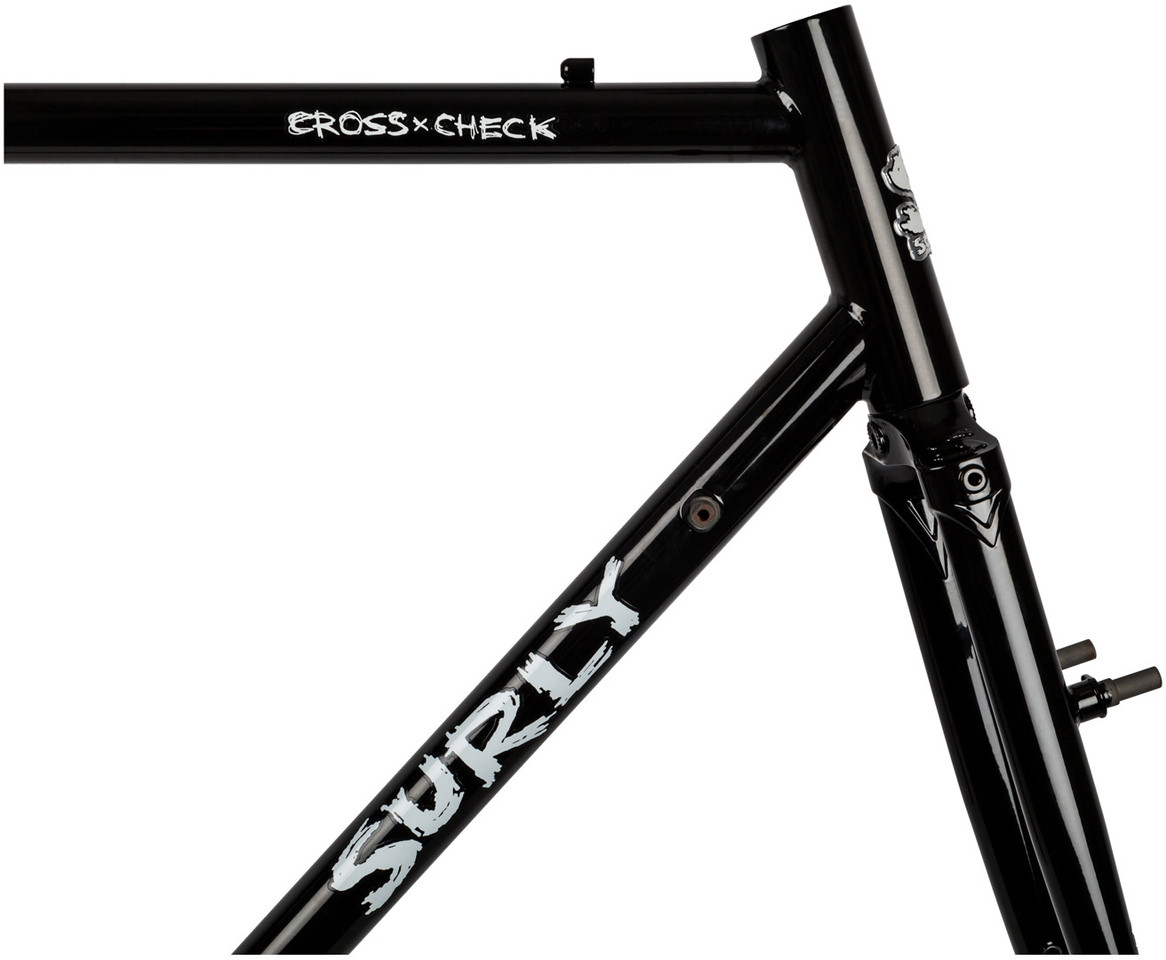

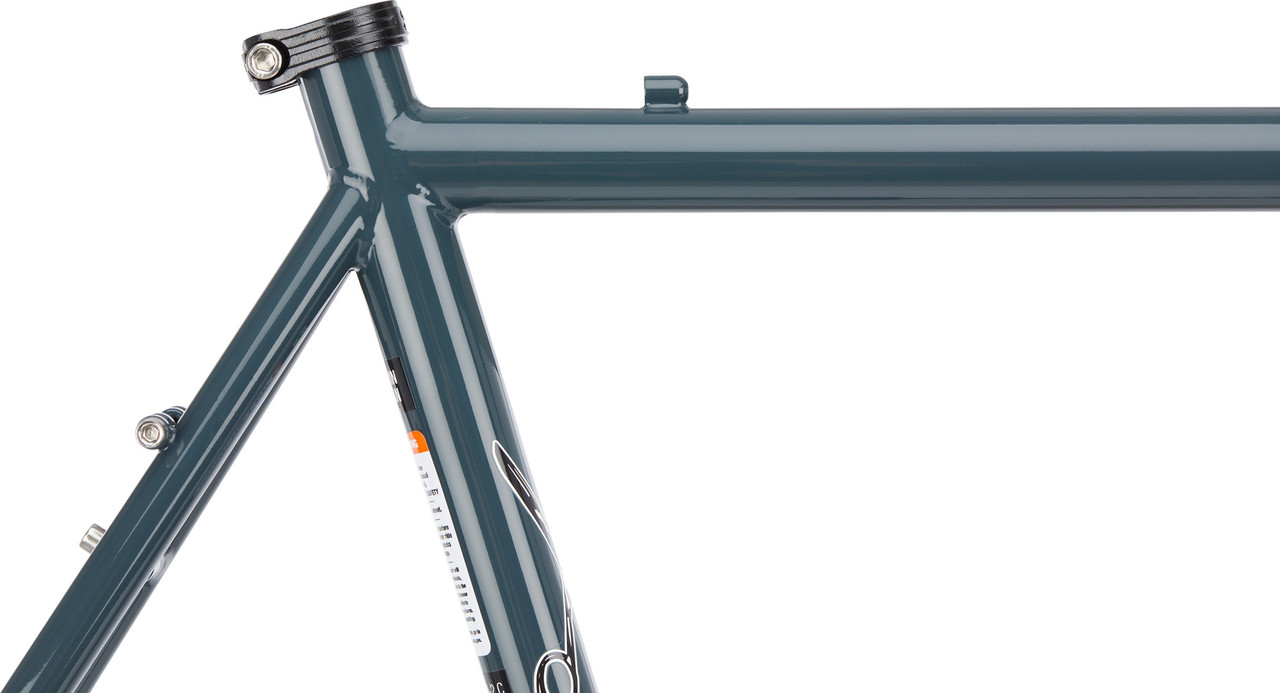

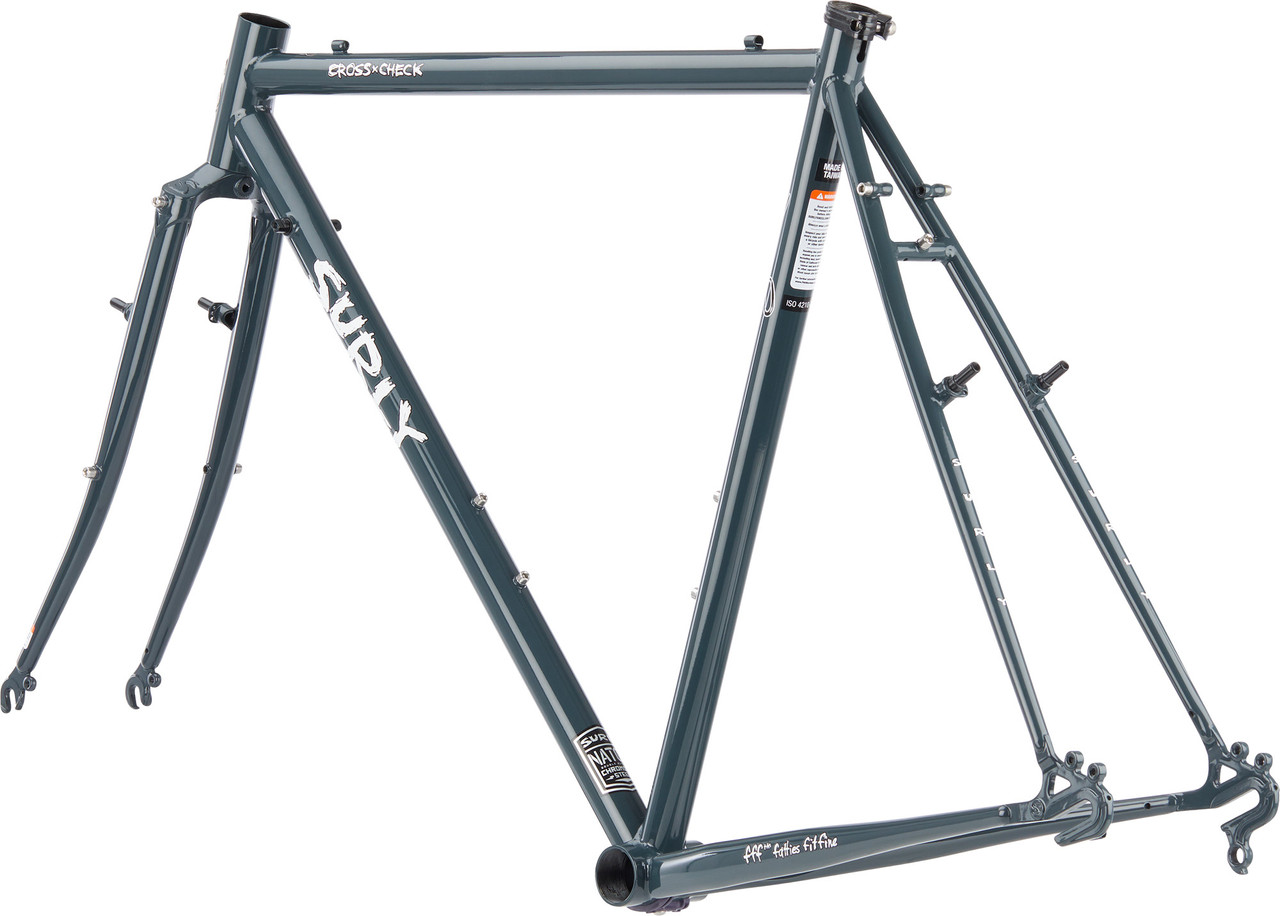

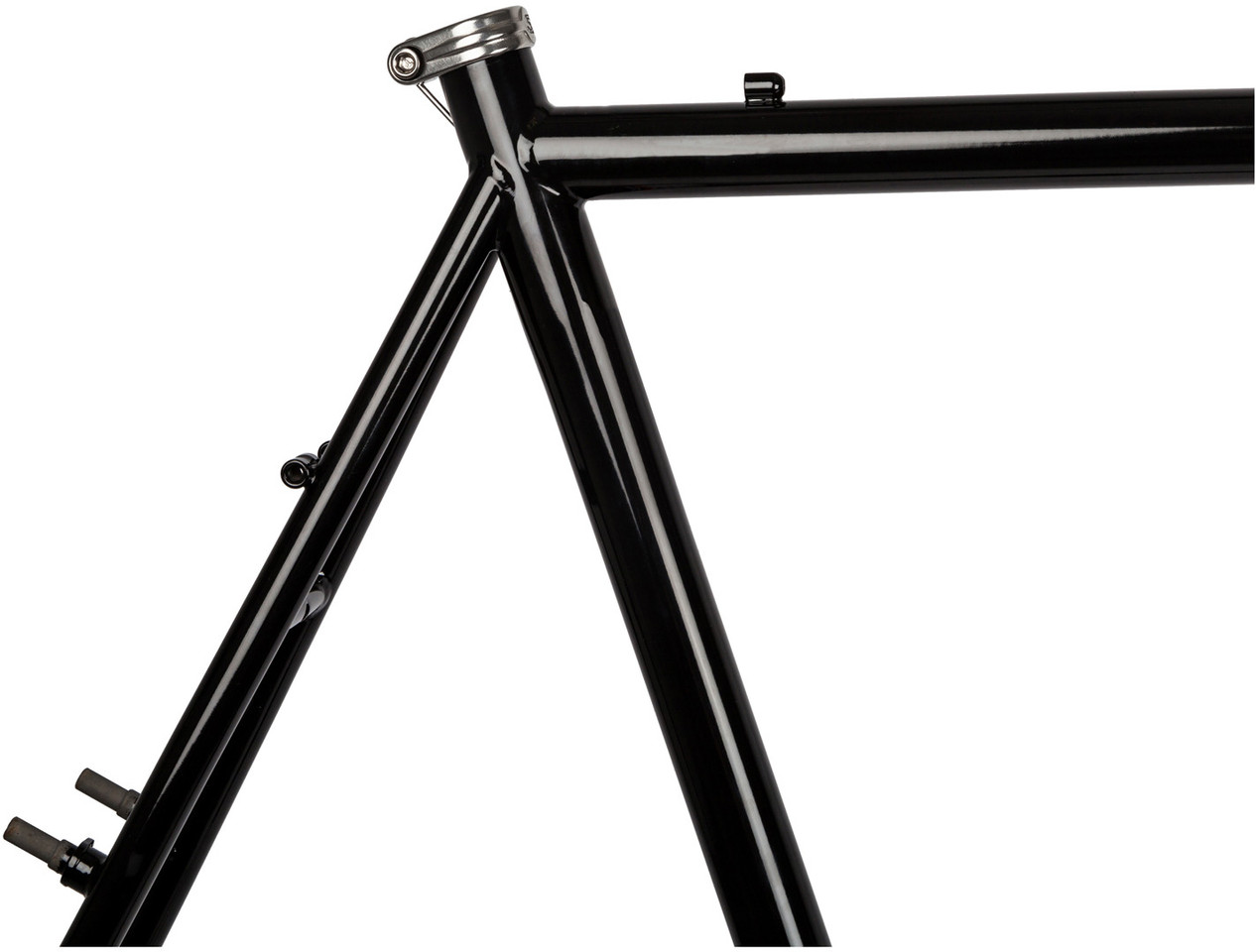

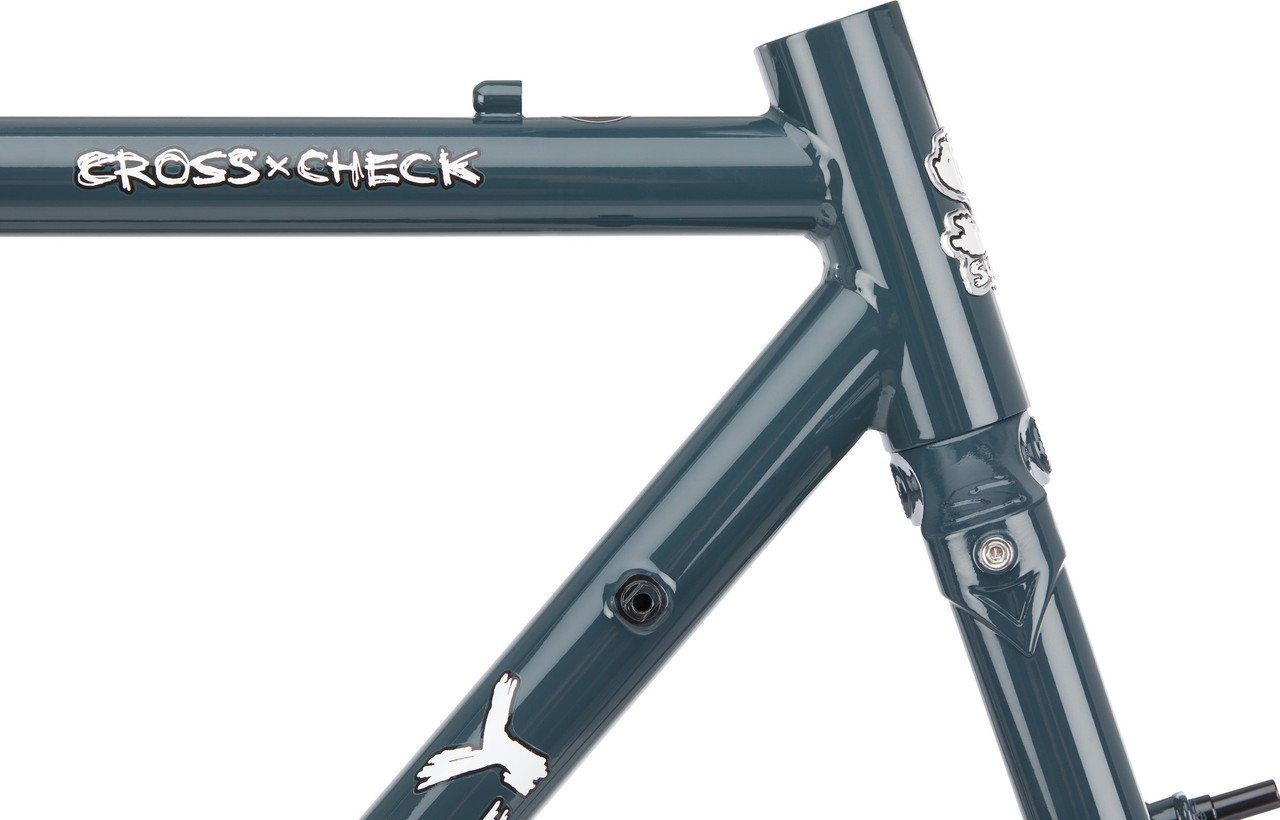

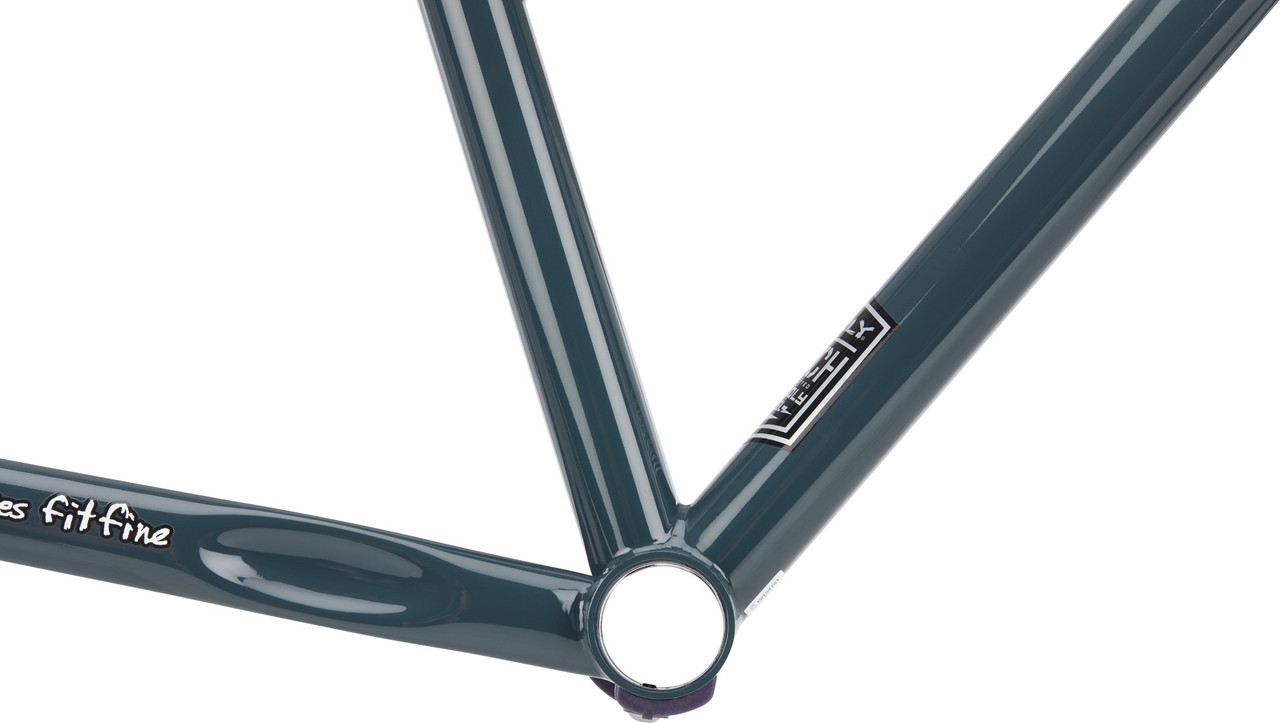

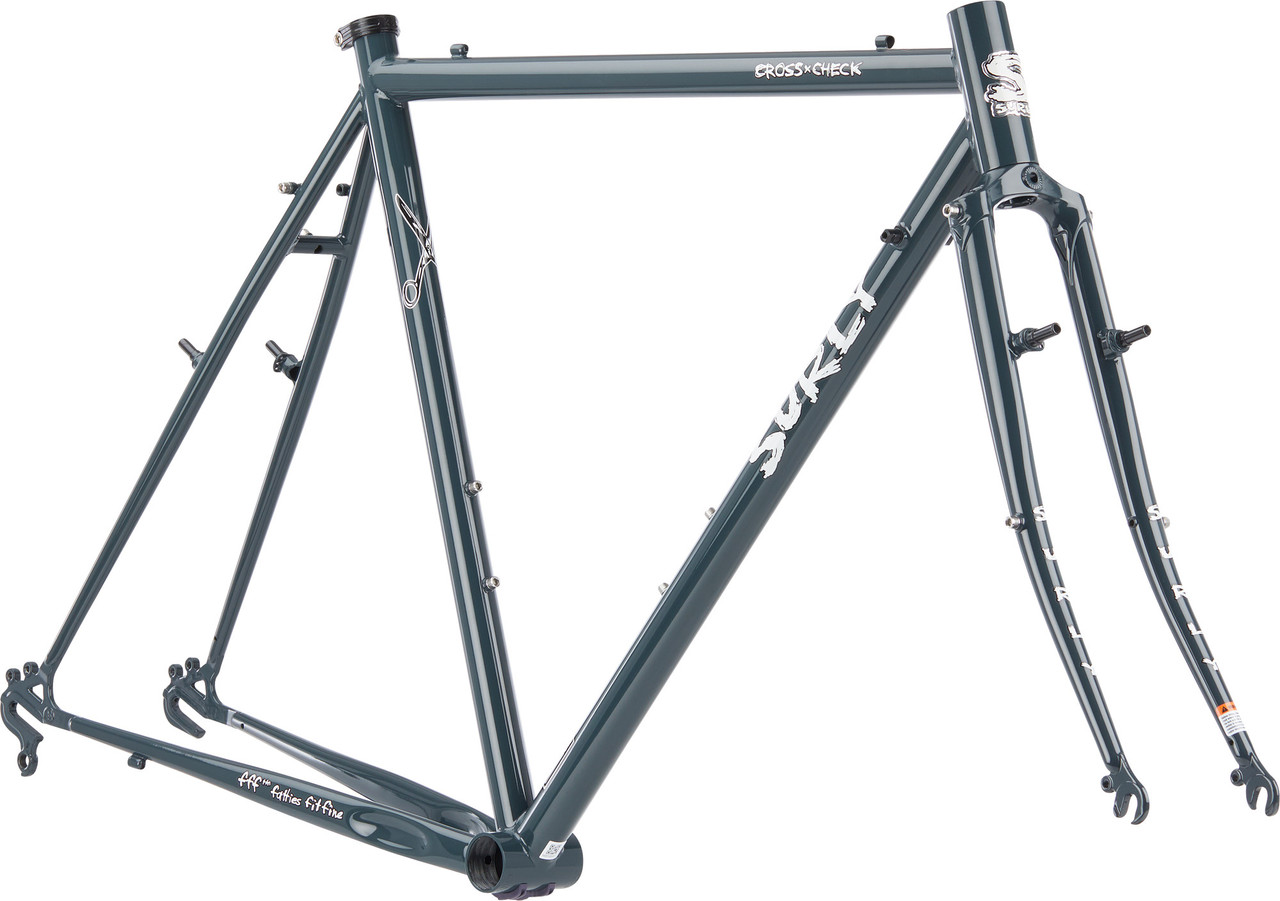

No sólo un as en el campo: el kit de cuadro Cross Check de Surly


El kit de cuadro Surly Cross Check es casi un todo terreno. ¡Según su diseño es una bicicleta de ciclocrós, pero no es esta su única meta! Cross Check te llevará a través de campo abierto así como a través de la ciudad. Este cuadro se siente en casa en carretera, en senderos, en gravilla y se puede utilizar tanto con cubiertas bastante gruesas así como estrechas. Puedes convertirlo en una bicicleta con cambios, singlespeed o en una fixie. Es por esto que el Surly Cross Check sigue siendo tan popular después de muchos años de su introducción.


Especificaciones:

Campo de aplicación:
Ciclocrós, Ruta, Gravel
Tamaño de la rueda:
28"
Tallas de cuadros:
42cm, 46cm, 50cm, 52cm, 54cm, 56cm, 58cm, 60cm, 62cm, 64cm
Material Cuadro:
Acero (Surly 4130 CrMo)
Material Horquilla:
Acero (Surly 4130 CrMo)

Datos técnicos cuadro:

Ancho de montaje rueda trasera:
132,5 mm
Eje estándar:
10 mm Cierre rápido
Tija de sillín (Ø):
27,2 mm
Abrazadera de sillín (Ø):
30,0 mm
Juego de dirección:
EC34/28,6 - EC34/30
Tubo de dirección recomendado:
1 1/8"
Longitud de montaje de horquilla:
400 mm
Avance de horquilla:
44 mm
Estándar de pedalier:
BSA
Ancho de caja de pedalier:
68 mm
Fijación de frenos:
Cantilever, freno de llanta
Fijación del desviador:
High Clamp (abrazadera 28,6 mm)
Instalación de cables:
externo mecánico
Fijación de portabidones:
2

Datos técnicos de horquilla:

Tubo de horquilla:
1 1/8"
Sistema de ejes:
Cierre rápido de eje pasante (9 x 100 mm)
Fijación de frenos:
Cantilever, freno de llanta
Offset:
44 mm
Altura de montaje:
400 mm
Ancho de montaje:
100 mm
Material del tubo de la horquilla:
Acero
Material brazos de horquilla:
Acero

Aprobaciones:

Límite de peso:
Peso completo 129 kg (ciclista + equipaje)
Tamaño máximo de cubierta:
42-622 (700x42C), 40-622 (700x40C) con guardabarros
Número de platos:
2 velocidad, 1 velocidades

Características:

  • piezas soldadas para montaje de portaequipajes y guardabarros, interruptores de cuadro
  • topes de cables para cambios y frenos

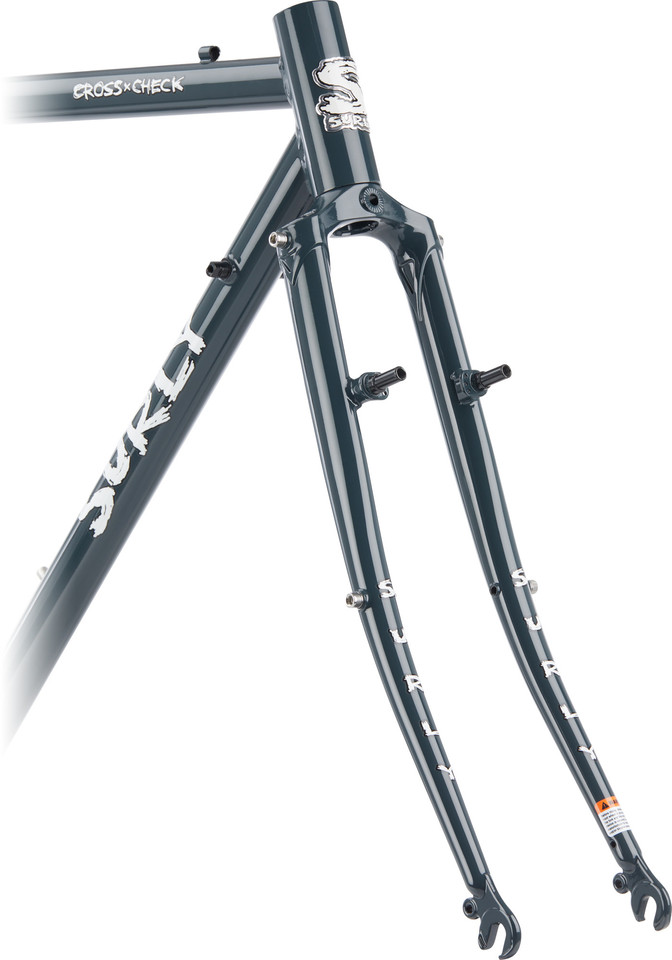

  • horquilla con ojales lowrider
  • brazos de horquilla curvos conificados
  • triángulo principal con conificado doble, soldado, recubierto de ED

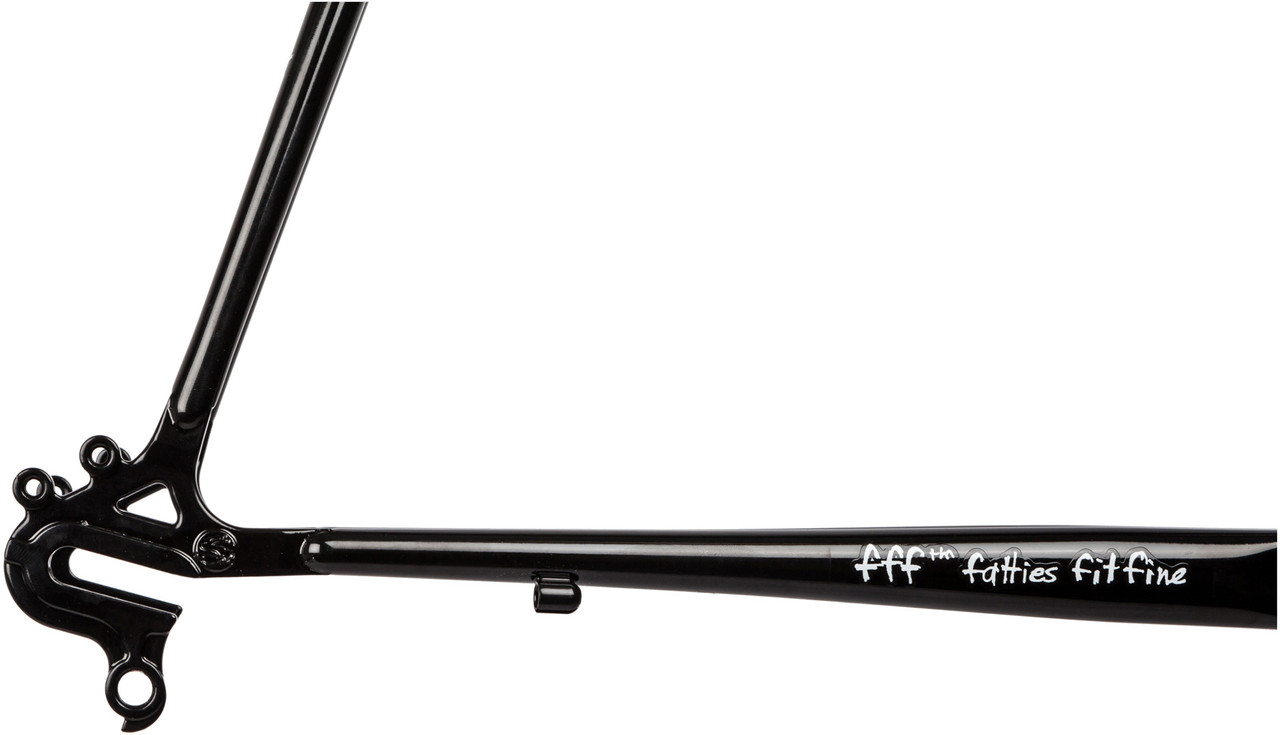

  • con punteras traseras semi-horizontales, Gnot-rite Spacing permite bujes Road de 130 mm o bujes MTB de 135 mm

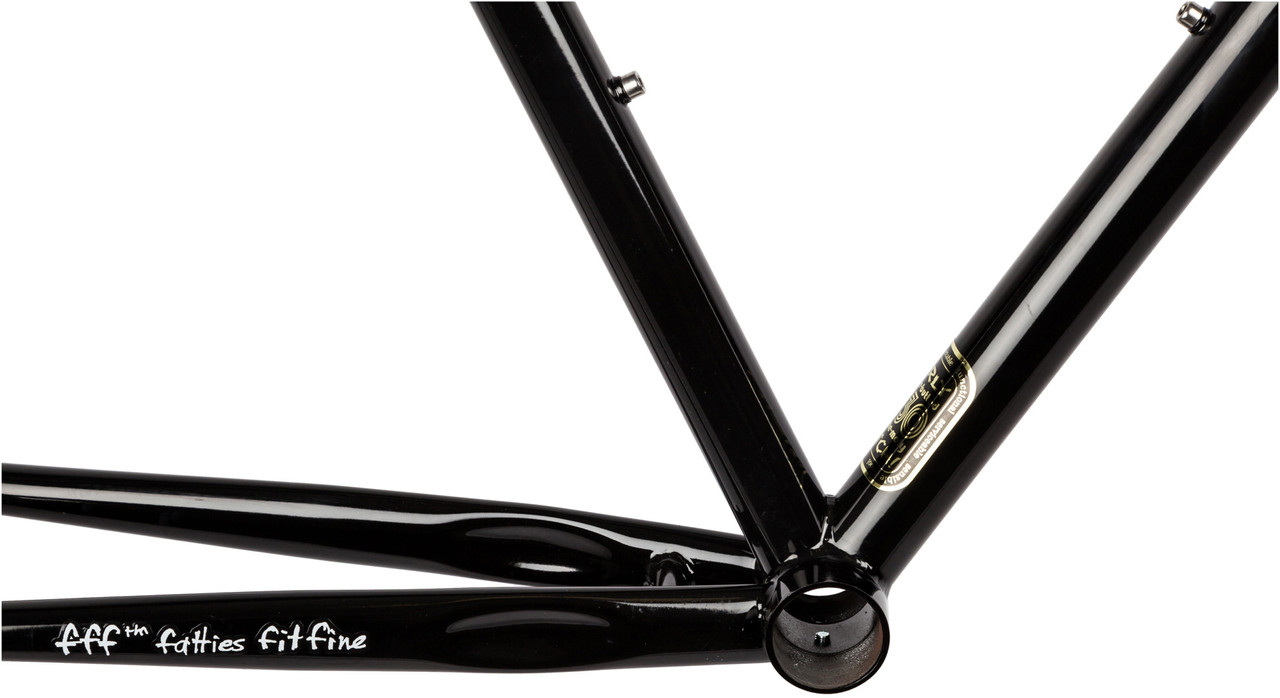

  • fijaciones para Cantilever o V-Brake

Indice de colores:

urban degray:
gris-azul
mule mug:
marrón
my milkshake:
beige

Indicación del fabricante:

A la hora de elegir el tamaño del cuadro, ten en cuenta que Surly no indica la longitud del tubo de asiento hasta el final del tubo de asiento como es usual. Los cuadros con vainas en el tubo superior se miden desde el centro del eje de pedalier hasta la parte superior del arriostramiento. Para los cuadros sin arriostramiento, el tubo superior se mide desde el centro del eje de pedalier hasta el borde superior.

Geometría:

42 cm:
Estatura recomendada:
152 cm - 165 cm
Stack:
528 mm
Reach:
378,7 mm
Longitud del tubo de asiento:
420 mm
Material tubo superior:
505 mm
Longitud efectiva del tubo superior:
522 mm
Longitud del tubo de dirección:
91 mm
Longitud de la vaina inferior:
420 mm
Distancia entre ejes:
989,8 mm
BB Drop:
66 mm
Angulo de asiento:
75°
Ángulo de giro:
72°
Altura tubo superior:
747,9 mm

46 cm:
Estatura recomendada:
152 cm - 165 cm
Stack:
528 mm
Reach:
380,8 mm
Longitud del tubo de asiento:
460 mm
Material tubo superior:
515 mm
Longitud efectiva del tubo superior:
528,8 mm
Longitud del tubo de dirección:
91 mm
Longitud de la vaina inferior:
420 mm
Distancia entre ejes:
991,9 mm
BB Drop:
66 mm
Angulo de asiento:
74,5°
Ángulo de giro:
72°
Altura tubo superior:
766,7 mm

50 cm:
Estatura recomendada:
162 cm - 173 cm
Stack:
528 mm
Reach:
389,1 mm
Longitud del tubo de asiento:
500 mm
Material tubo superior:
535,1 mm
Longitud efectiva del tubo superior:
541,8 mm
Longitud del tubo de dirección:
91 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1005,2 mm
BB Drop:
66 mm
Angulo de asiento:
74°
Ángulo de giro:
72°
Altura tubo superior:
784,4 mm

52 cm:
Estatura recomendada:
170 cm - 183 cm
Stack:
528 mm
Reach:
389,7 mm
Longitud del tubo de asiento:
520 mm
Material tubo superior:
545,1 mm
Longitud efectiva del tubo superior:
547,1 mm
Longitud del tubo de dirección:
91 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1005,9 mm
BB Drop:
66 mm
Angulo de asiento:
73,5°
Ángulo de giro:
72°
Altura tubo superior:
794,4 mm

54 cm:
Estatura recomendada:
180 cm -190 cm
Stack:
538,4 mm
Reach:
394,8 mm
Longitud del tubo de asiento:
540 mm
Material tubo superior:
559,9 mm
Longitud efectiva del tubo superior:
560 mm
Longitud del tubo de dirección:
102 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1014,3 mm
BB Drop:
66 mm
Angulo de asiento:
73°
Ángulo de giro:
72°
Altura tubo superior:
809 mm

56 cm:
Estatura recomendada:
180 cm -190 cm
Stack:
556,5 mm
Reach:
394,3 mm
Longitud del tubo de asiento:
560 mm
Material tubo superior:
569,9 mm
Longitud efectiva del tubo superior:
570 mm
Longitud del tubo de dirección:
121 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1019,7 mm
BB Drop:
66 mm
Angulo de asiento:
72,5°
Ángulo de giro:
72°
Altura tubo superior:
826,7 mm

58 cm:
Estatura recomendada:
188 cm - 198 cm
Stack:
575,7 mm
Reach:
398,3 mm
Longitud del tubo de asiento:
580 mm
Material tubo superior:
579,8 mm
Longitud efectiva del tubo superior:
580 mm
Longitud del tubo de dirección:
141 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1029,9 mm
BB Drop:
66 mm
Angulo de asiento:
72,5°
Ángulo de giro:
72°
Altura tubo superior:
845,9 mm

60 cm:
Estatura recomendada:
188 cm - 198 cm
Stack:
593,6 mm
Reach:
407,3 mm
Longitud del tubo de asiento:
600 mm
Material tubo superior:
599,8 mm
Longitud efectiva del tubo superior:
600 mm
Longitud del tubo de dirección:
160 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1044,7 mm
BB Drop:
66 mm
Angulo de asiento:
72°
Ángulo de giro:
72°
Altura tubo superior:
863,4 mm

62 cm:
Estatura recomendada:
188 cm - 198 cm
Stack:
612,7 mm
Reach:
411 mm
Longitud del tubo de asiento:
620 mm
Material tubo superior:
609,9 mm
Longitud efectiva del tubo superior:
610 mm
Longitud del tubo de dirección:
180 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1054,7 mm
BB Drop:
66 mm
Angulo de asiento:
72°
Ángulo de giro:
72°
Altura tubo superior:
882,2 mm

64 cm:
Estatura recomendada:
196 cm - 203 cm
Stack:
630,9 mm
Reach:
424,5 mm
Longitud del tubo de asiento:
665 mm
Material tubo superior:
630 mm
Longitud efectiva del tubo superior:
630 mm
Longitud del tubo de dirección:
200 mm
Longitud de la vaina inferior:
425 mm
Distancia entre ejes:
1074,6 mm
BB Drop:
66 mm
Angulo de asiento:
72°
Ángulo de giro:
72°
Altura tubo superior:
901,8 mm

Volumen de envío:

  • 1 x Cuadro Surly Cross Check
  • 1 x Horquilla Surly Cross Check
  • 1 x Abrazadera de sillín Surly de acero inoxidable
  • 1 x Contraapoyo de cable Surly
  • incl. tornillos para punteras


Modelos:

  • bluegreengray/42 cm, no está disponible
    516,73€
  • bluegreengray/52 cm, no está disponible
    516,73€
  • bluegreengray/54 cm, no está disponible
    516,73€
  • bluegreengray/58 cm, no está disponible
    516,73€
  • bluegreengray/60 cm, no está disponible
    516,73€
  • bluegreengray/62 cm, no está disponible
    516,73€
  • gloss black/50 cm, no está disponible
    561,74€
