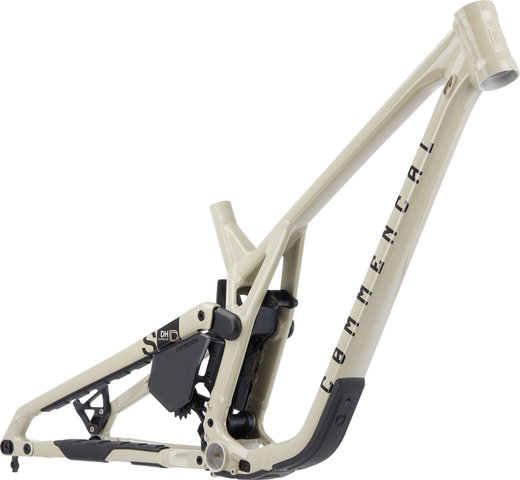

COMMENCAL Cuadro Supreme DH V5

El cuadro COMMENCAL Supreme DH V5 para bicis de competición de Downhill

El cuadro Supreme DH V5 de COMMENCAL es la base ideal para tu nuevo proyecto de descenso con un recorrido de muelle de 220 mm. El sistema High Virtual Contact con punto de giro alto y sistema 6 Bar Linkage te hace rápido y te ofrece una gran dinámica. Pero esto no es todo: puedes adaptar la geometría a tus necesidades utilizando el Flip Chip. El cuadro está diseñado para ruedas delanteras de 29" y traseras de 27,5" , para que puedas combinar suavidad y agilidad en un conjunto armonioso. La Supreme DH V5 ya ha demostrado su valía en la Copa del Mundo de DH, donde se ha subido al podio en varias ocasiones y ha logrado victorias en la general.

Especificaciones:

Campo de aplicación:

Downhill

Tamaño de la rueda:

Scaled Sizing

Recorrido de muelle:

220 mm

Tallas de cuadros:

M, L, XL

Material cuadro principal:

Aluminio (6066)

Material parte trasera:

Aluminio (6066)

Cinemática:

High-Virtual-Contact-System

Datos técnicos:

Estándar de ruedas:

12 x 157 mm (DH)

Eje estándar:

12 mm eje pasante

Tija de sillín (Ø):

31,6 mm

Abrazadera de sillín (Ø):

34,9 mm

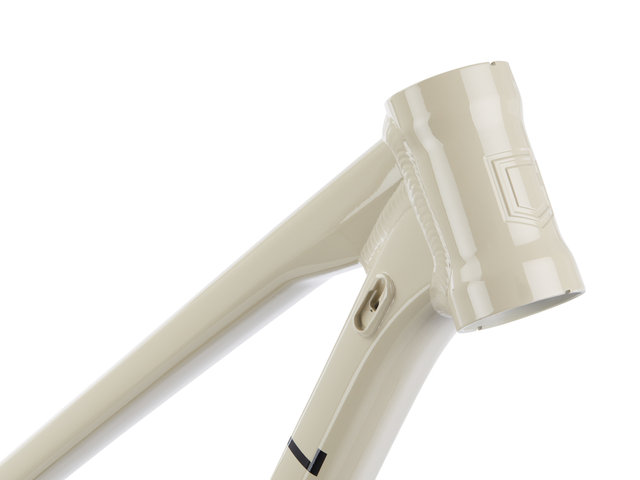

Juego de dirección:

ZS56 - ZS56

Tubo de dirección recomendado:

1 1/8"

Longitud de montaje de horquilla recomendado:

612 mm

Recorrido de muelle de horquilla recomendado:

200 / 203 mm

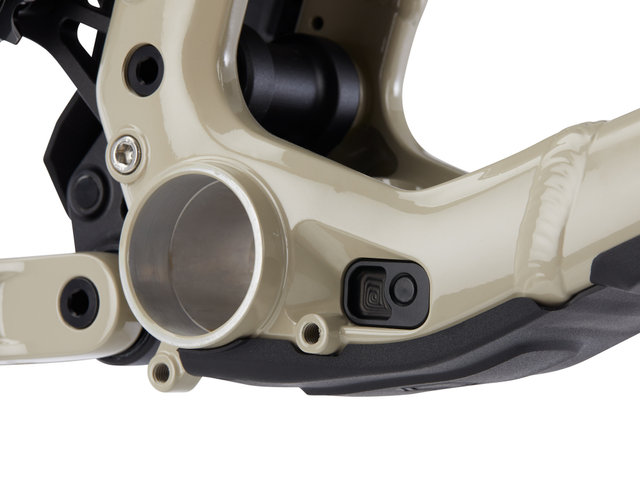

Estándar de pedalier:

Pressfit BB107

Ancho de caja de pedalier:

107 mm

Guía de cadena:

ISCG 05

Fijación de frenos:

Disc PM8 (Direct Mount 200 mm)

Fijación del desviador:

Sin posibilidad de montaje de desviador

Longitud de montaje de amortiguador:

250 mm

Recorrido del amortiguador:

75 mm

Ancho de montaje del amortiguador:

30 x 8 mm / 30 x 8 mm

Fijación de portabidones:

sin

Aprobaciones:

Tamaño máximo de disco de freno:

223 mm

Tamaño máximo de cubierta:

64 mm

Número de platos:

1 velocidades

Longitud máxima de montaje de horquilla:

620 mm

Características:

• cuadro de Downhill con High Pivot Design y geometría ajustable
• 6 Bar Linkage System
• Flip chip para ajustar la geometría
• adecuado para competición: ya ha subido al podio y conseguido victorias en la Copa del Mundo de DH
• para ruedas delanteras de 29" para una marcha suave
• para ruedas traseras de 27,5" para un manejo sensible

Geometría:

(basada en una longitud de montaje de horquilla de 612 mm)
M:

Estatura recomendada:

168 - 180 cm

Stack:

649 mm (low), 646 mm (high)

Reach:

456 mm (low), 460 mm (high)

Longitud del tubo de asiento:

370 mm

Longitud efectiva del tubo superior:

621 mm (low), 619 mm (high)

Longitud del tubo de dirección:

112 mm

Longitud de la vaina inferior:

454 mm (low), 452 mm (high)

Distancia entre ejes:

1283 mm (low), 1281 mm (high)

BB Drop:

+2,5 mm (low), -3 mm (high)

Angulo de asiento:

67,1° (low), 67,5° (high)

Ángulo de giro:

63,3° (low), 63,7° (high)

L:

Estatura recomendada:

178 - 190 cm

Stack:

649 mm (low), 646 mm (high)

Reach:

484 mm (low), 488 mm (high)

Longitud del tubo de asiento:

370 mm

Longitud efectiva del tubo superior:

649 mm (low), 647 mm (high)

Longitud del tubo de dirección:

112 mm

Longitud de la vaina inferior:

454 mm (low), 452 mm (high)

Distancia entre ejes:

1311 mm (low), 1309 mm (high)

BB Drop:

+2,5 mm (low), -3 mm (high)

Angulo de asiento:

67,1° (low), 67,5° (high)

Ángulo de giro:

63,3° (low), 63,7° (high)

XL:

Estatura recomendada:

188 - 210 cm

Stack:

649 mm (low), 646 mm (high)

Reach:

504 mm (low), 508 mm (high)

Longitud del tubo de asiento:

370 mm

Longitud efectiva del tubo superior:

669 mm (low), 667 mm (high)

Longitud del tubo de dirección:

112 mm

Longitud de la vaina inferior:

454 mm (low), 452 mm (high)

Distancia entre ejes:

1331 mm (low), 1329 mm (high)

BB Drop:

+2,5 mm (low), -3 mm (high)

Angulo de asiento:

67,1° (low), 67,5° (high)

Ángulo de giro:

63,3° (low), 63,7° (high)

Número de fabricante:

23CSUP1

Volumen de envío:

• 1 x Cuadro COMMENCAL Supreme DH V5
