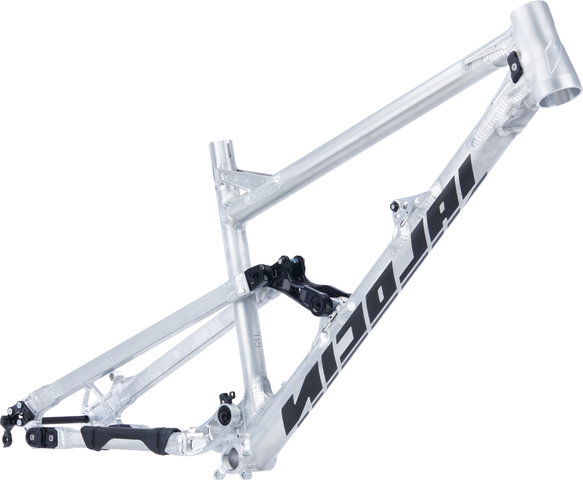

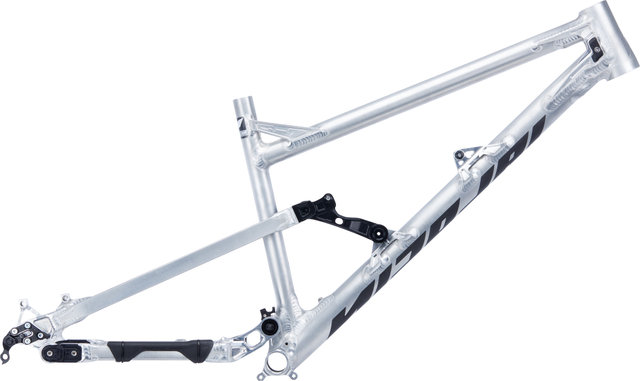

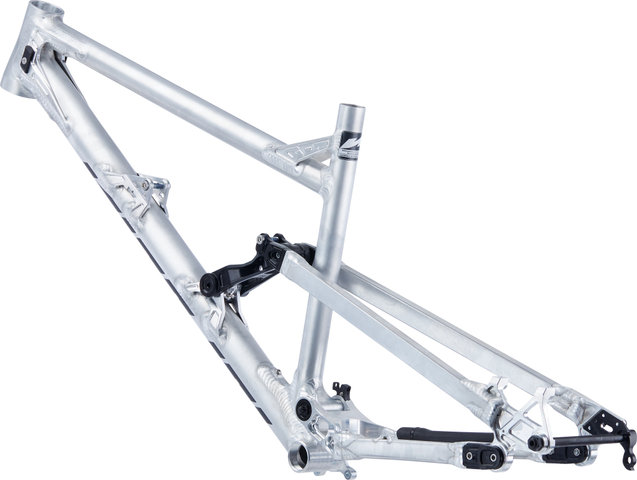

Nicolai Cuadro G1-29 29"

El cuadro G1-29 de Nicolai para una bici de suspensión completa 29" versátil

El cuadro G1-29 de Nicolai es una base versátil para una bici de Enduro rápida y duradera que también tiene sus puntos fuertes en All Mountain o Downhill. Ajustando el juego de dirección y los mutadores, el cuadro se puede montar con ruedas de 27,5" o 29" - los mutadores para 29" vienen aquí preinstalados. Los mutadores son elementos atornillados que proporcionan un ajuste fino y estabilidad en varios puntos del cuadro. El aluminio 7020-T6 utilizado en el cuadro se destaca por su gran resistencia. El tubo inferior más grueso y el tubo superior más bajo te proporcionan buena libertad de piernas, mientras que el diseño del tubo redondo crea un aspecto purista. El concepto de geometría GEOLUTION ofrece tracción, seguridad y velocidad para un rendimiento de conducción sin precedentes. La cuidadosa soldadura hace que el cuadro sea especialmente robusto creando las soldaduras características de Nicolai.

Especificaciones:

Campo de aplicación:

Enduro, Todoterreno, Downhill

Tamaño de la rueda:

29"

Recorrido del muelle:

162 mm, 175 mm

Tallas de cuadros:

S, M, L, XL, XXL

Material cuadro principal:

aluminio (7020-T6)

Material parte trasera:

aluminio (7020-T6)

Cinemática:

Cuatro articulaciones

Datos técnicos:

Estándar de ruedas:

12 x 148 mm (Boost)

Eje estándar:

12 mm eje pasante

Tija de sillín (Ø):

30,9 mm

Abrazadera de sillín (Ø):

34,9 mm

Juego de dirección:

ZS44/28,6 - ZS56/40 (de arriba hacia abajo)

Tubo de dirección recomendado:

1 1/8" - 1,5" cónico

Longitud de montaje de horquilla recomendado:

567 mm

Recorrido de horquilla recomendado:

150 - 170 mm

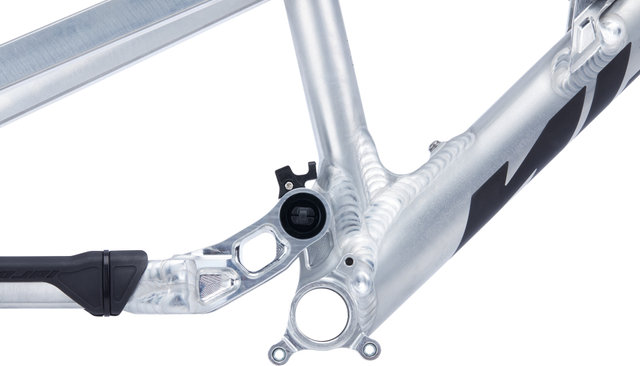

Estándar de pedalier:

BSA

Ancho de caja de pedalier:

73 mm

Guía de cadena:

ISCG 05

Fijación de frenos:

Disc PM7 (montaje directo 180 mm)

Longitud de montaje de amortiguador:

230 mm

Recorrido del amortiguador:

65 mm

Ancho de montaje del amortiguador:

20 x 8 mm / 20 x 8 mm

Fijación de portabidones:

sin

Aprobaciones:

Tamaño máximo de disco de freno:

220 mm

Tamaño máximo de cubierta:

29 x 2,5"

Número de platos:

1 velocidades

Longitud máxima de montaje de horquilla:

592 mm

Indicación del fabricante:

El cuadro está homologado para usar con horquillas con un diámetro máximo de tubo vertical de 40 mm.

Características:

• Mutator para 29" preinstalado, se puede sin embargo utilizar también con - ruedas de 27,5" (se requiere un juego de dirección especial)
• recorrido vertical de muelle ajustable entre 162 mm (posición superior en la palanca de fijación) y 175 mm (posición inferior en la palanca de fijación)
• palanca de inversión de una pieza mecanizada por CNC
• rodamiento de bolas de sellado doble

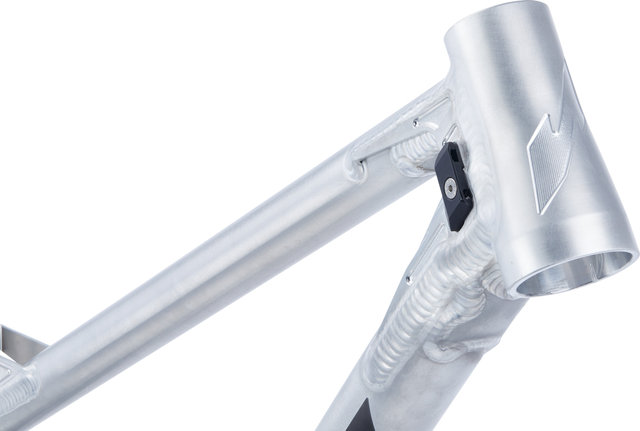

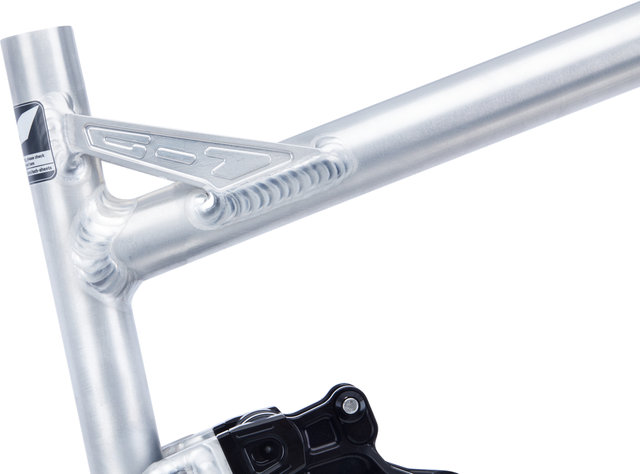

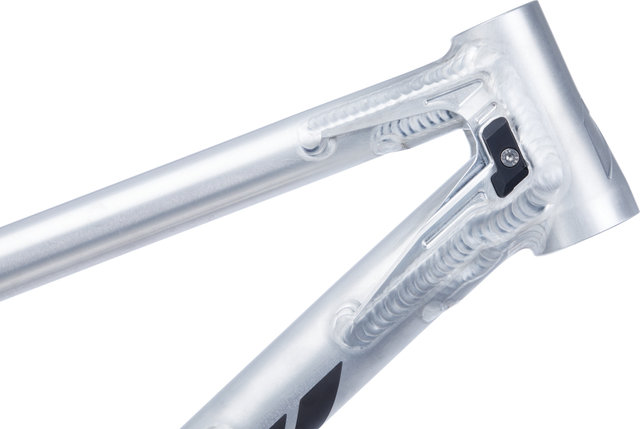

• soldadura minuciosa y profunda
• sofisticado concepto de geometría GEOLUTION
• guía de cable interna para la tija de sillín
• optimizado para el desplazamiento de horquilla de 44 mm
• desplazamiento mínimo de juego de dirección por debajo de 9 mm

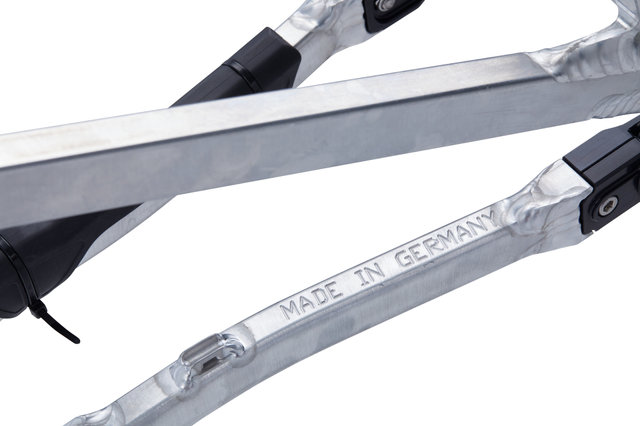

• Made in Germany

Tecnologías:

GEOLUTION
GEOLUTION es el concepto geométrico en el que se basan todos los modelos actuales de Nicolai. Fue desarrollado por Nicolai y Chris Porter. El concepto se basa en el conocimiento de que una mayor distancia entre ejes, un ángulo de dirección más plano y un ángulo de asiento más pronunciado hacen que la bicicleta sea más rápida, más suave, más escaladora y más segura. El concepto GEOLUTION combina un perfecto manejo con un óptimo comportamiento de escalada.
El ciclista se integra en la bicicleta gracias al reach largo, el pronunciado ángulo de asiento y la larga distancia entre ejes, de modo que el centro de gravedad se sitúa de forma óptima entre el eje de la rueda delantera y el de la trasera. Todos los modelos GEOMETRON llevan potencias cortos para que el conductor tenga una posición de asiento relajada y deportiva a pesar del largo tubo superior. El tema, muy complejo, puede simplificarse en 4 ventajas, que ofrecen tanto a ciclistas experimentados como a principiantes un claro valor añadido: mejor capacidad de ascenso (el Front no sube), no hay sensación de vuelco en descensos, el ciclista se sienta y se levanta integrado en la rueda (más control), mayor velocidad en las curvas (más agarre en la rueda delantera).

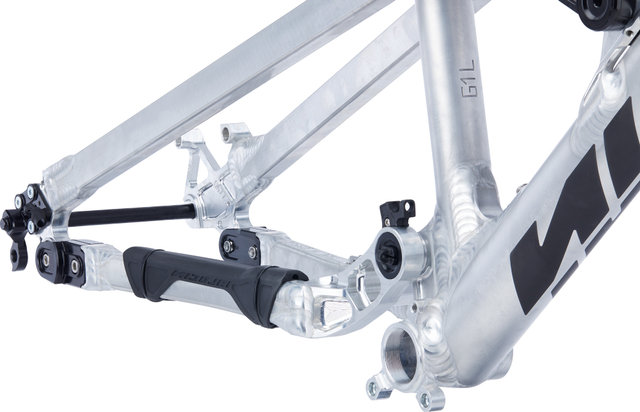

Mutator de vainas de compresión
Con la ayuda del llamado mutador de vainas de compresión, Nicolai puede ajustar con precisión la altura del eje de pedalier y el ángulo del cabezal de dirección. Los mutadores están disponibles en las longitudes 3,5, 6,5, 10, 12 y 15 mm. Esta tecnología permite a Nicolai realizar diferentes longitudes de vainas de compresión. El valor añadido puede explicarse de la siguiente manera: es posible montar diferentes tamaños de ruedas en un solo cuadro G1. También es posible realizar diferentes longitudes de la parte trasera en diferentes tamaños de cuadro. De esta manera, las ventajas de la tecnología de GEOLUTION entran en juego. Los mutadores de vainas de compresión vienen instalados de fábrica con la longitud correcta según el tamaño del cuadro y de la rueda. Los cambios sólo deben ser realizados por mecánicos profesionales.

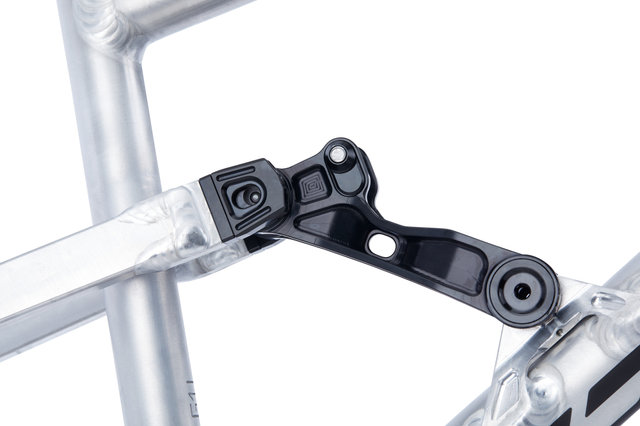

Mutator giratorio
El llamado mutador de balancín es también un componente del balancín trasero desarrollado por Nicolai, que combina muchas funciones en un solo componente: los mutadores están disponibles en diferentes longitudes (33, 41 y 47 mm). De esta manera, sólo sustituyendo un mutador, la longitud del balancín puede «crecer» con la altura del cuadro según el concepto GEOLUTION. La cubierta interior y exterior del mutator está conectada positivamente al balancín por una estructura rectangular en forma de cuña. De esta manera se evita por completo que se tuerza o que tenga juego. Los componentes del mutator son simultáneamente portadores de juntas y ejes de rodamiento. De esta manera se minimiza el número de componentes y, por tanto, el número de fuentes de error.

7020-T6 Aluminio
¡No todo el aluminio es igual! Nicolai sólo utiliza la aleación 7020-T6 (AlZn4.5Mg1) para cuadros. Este tipo de aluminio tiene valores de resistencia mucho mejores, en comparación con el aluminio 6061-T6. La resistencia a la tracción del 7020 comparado con el aluminio 6061 es aproximadamente un tercio mayor. El límite elástico es aproximadamente un quinto más alto. Estas características, combinadas con una soldadura de alta calidad, dan como resultado un cuadro de bicicleta que es muy superior al promedio en términos de durabilidad. Comparado con el carbono, el aluminio es mucho más robusto y resistente, de modo que el golpe, la caída o el astillamiento de piedras no dañan la estructura.

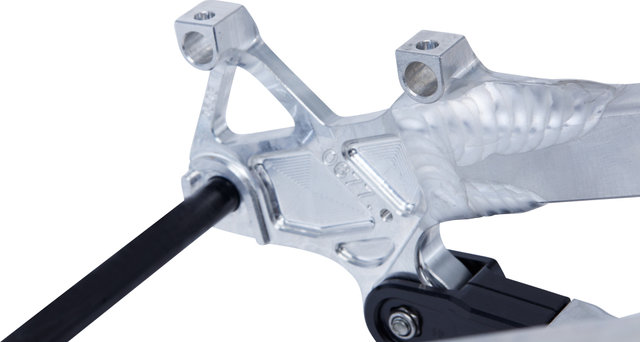

RADO
Para alcanzar con seguridad los carrieles de senderos, Nicolai monta una puntera intercambiable en todos los cuadros para el ajuste de alineamiento y de inclinación. Debido a las diferentes punteras derechas para el ajuste de la inclinación, la parte trasera sólo necesita ser ligeramente reajustada después del montaje. Esto alivia el material. La respectiva altura de la cámara se fresa en el RADO con los números 0, 1, 2 o -1 y -2. Después del ajuste de alineamiento e inclinación, el RADO viene fijo de fábrica con un pasador. De esta forma el se puede reproducir fácilmente el ajuste original al reemplazarlo. Sólo así el fabricante puede garantizar que los productos de Nicolai funcionan con precisión en la pista.

Geometría:

(basada en una longitud de montaje de horquilla de 567 mm)
S:

Estatura recomendada:

164 cm - 172 cm

Stack:

615 mm

Reach:

470 mm

Longitud del tubo de asiento:

415 mm

Material tubo superior:

600 mm

Longitud del tubo de dirección:

110 mm

Longitud de la vaina inferior:

453 mm

Distancia entre ejes:

1277 mm

BB Drop:

32 mm

Angulo de asiento:

78°

Ángulo de giro:

62,5°

Altura tubo superior:

728 mm

Protuberancia del tubo de asiento:

40 mm

M:

Estatura recomendada:

170 cm - 180 cm

Stack:

624 mm

Reach:

495 mm

Longitud del tubo de asiento:

438 mm

Material tubo superior:

622 mm

Longitud del tubo de dirección:

120 mm

Longitud de la vaina inferior:

453 mm

Distancia entre ejes:

1306 mm

BB Drop:

32 mm

Angulo de asiento:

78,5°

Ángulo de giro:

62,5°

Altura tubo superior:

728 mm

Protuberancia del tubo de asiento:

70 mm

L:

Estatura recomendada:

178 cm - 190 cm

Stack:

633 mm

Reach:

515 mm

Longitud del tubo de asiento:

455 mm

Material tubo superior:

642 mm

Longitud del tubo de dirección:

130 mm

Longitud de la vaina inferior:

453 mm

Distancia entre ejes:

1324 mm

BB Drop:

32 mm

Angulo de asiento:

78,75°

Ángulo de giro:

62,5°

Altura tubo superior:

728 mm

Protuberancia del tubo de asiento:

85 mm

XL:

Estatura recomendada:

188 cm - 200 cm

Stack:

642 mm

Reach:

535 mm

Longitud del tubo de asiento:

475 mm

Material tubo superior:

659 mm

Longitud del tubo de dirección:

140 mm

Longitud de la vaina inferior:

453 mm

Distancia entre ejes:

1347 mm

BB Drop:

32 mm

Angulo de asiento:

79°

Ángulo de giro:

62,5°

Altura tubo superior:

748 mm

Protuberancia del tubo de asiento:

85 mm

XXL:

Estatura recomendada:

198 cm - 205 cm

Stack:

649 mm

Reach:

555 mm

Longitud del tubo de asiento:

500 mm

Material tubo superior:

681 mm

Longitud del tubo de dirección:

150 mm

Longitud de la vaina inferior:

458 mm

Distancia entre ejes:

1371 mm

BB Drop:

32 mm

Angulo de asiento:

79°

Ángulo de giro:

62,5°

Altura tubo superior:

770 mm

Protuberancia del tubo de asiento:

85 mm

Modelos:

Color deseado:
Este producto es un kit de cuadro personalizado, los precios de venta son básicos. Para obtener asesoramiento individual sobre las opciones de selección de color, tamaño de cuadro y detalles, variantes hechas a medida, así como otras preguntas sobre Nicolai, ponte en contacto con nuestro servicio al cliente.
Ya que cada cuadro Nicolai está hecho especialmente para ti según tus deseos, se incluirá en el programa de producción de Nicolai. Dependiendo del color, las solicitudes especiales y el modelo, la producción puede tomar entre 2 y 12 semanas. Puedes solicitar información más detallada sobre el modelo que deseas a través de nuestro servicio de atención al cliente.

factory raw:
Con la opción «factory raw» obtendrás un cuadro de la medida seleccionada con un acabado de aluminio sin revestimiento.

Volumen de envío:

• 1 x Cuadro Nicolai G1-29
• 1 x Eje pasante Nicolai
• 1 x Patilla de cambio de repuesto de Nicolai
• 2 x Perno de rosca cruzada para fijación de frenos
• 1 x Clip de guía de cables
• 1 x Bridas de cable
• 1 x Paño de fieltro para pulir (sólo factory raw)
