Análisis automatizado de la suspensión de la MTB: el ShockWiz™ Tuning System de QUARQ

Cuando surge el tema del ajuste del chasis, muchas personas se devanan los sesos con la esperanza de encontrar finalmente la configuración deseada.
Tenemos la solución entonces: SRAM se hizo cargo del proyecto Kickstarter de Dusty Dynamics y ahora lanza el QUARQ ShockWiz™ al mercado.
Esta pequeña herramienta de análisis ayuda tanto a principiantes como a expertos a sacar el máximo partido de la configuración de la suspensión y es compatible con muchos modelos de horquillas y amortiguadores de diferentes fabricantes. El High-Tech-Hardware en combinación con la aplicación para smartphones analiza la presión del aire de las horquillas y los amortiguadores y ofrece opciones de mejora para el ajuste. En la evaluación de los datos también se tienen en cuenta diferentes estilos de conducción y áreas de aplicación. Así que no tienes ningún obstáculo para un ajuste óptimo.

Indicaciones acerca de la devolución de pilas, baterías y equipos eléctricos:

Información acerca de la devolución y eliminación de pilas, baterías, y equipos usados la encuentras aquí

Especificaciones:

Compatibilidad de software:

Android desde Version 4.3, iOS desde Version 9

Interfaz:

Bluetooth Low Energy (Smart)

Clase de aislamiento:

IP67 (a prueba de agua y polvo)

Batería:

CR2032

Características:

• mide y analiza automáticamente el comportamiento de los elementos de suspensión de aire
• determina lo bien que la horquilla y/o el amortiguador se ajustan al ciclista
• detecta el comportamiento no deseado de muelles
• ofrece propuestas de optimización y conceptos de ajuste
• adecuado para cualquier nivel de rendimiento
• los datos pueden ser leídos a través de una aplicación fácil de usar (el teléfono inteligente no tiene que ser llevado durante el viaje)
• amplia compatibilidad con elementos de suspensión de diferentes fabricantes
• instalación simple

Otras funciones de la aplicación:

• Estilo de conducción ajustable: equilibrado, juguetón, agresivo, eficiente
• Perfiles de bici, amortiguación, condiciones y terreno almacenables en la aplicación con el fin de encontrar rápidamente el setting correcto
• El Jump Timer cuenta el número y la distancia de los saltos
• Registro automático de la presión de aire básica, relación de compresión, Tuning Style, temperatura + Snapshot
• también se puede utilizar sin el Hardware ShockWiz para la documentación de bicis, amortiguación, setup, terreno y condiciones

Compatibilidad:

Compatible completamente:

• Con horquillas y amortiguadores con cámaras de aire individuales positivas (p.ej. RockShox Solo Air o Fox Racing Shox Float)
• RockShox Dual Air

Compatibilidad limitada:

• Con horquillas de suspensión plegables como Talas y Down Low Adjust tienen que permanecer en la misma posición de marcha mientras el ShockWiz esté conectado, de lo contrario se tienen que calibrar de nuevo.
• Con amortiguadores con sistemas como Terralogic, Brain, iCTD y E:I solo existen posibilidades de análisis limitadas debido a su modo de funcionamiento linear.

Incompatibles:

• Con horquillas y amortiguadores que unen las cámaras positiva y negativa en cuanto se conecta una bomba de horquilla (p. ej., algunas horquillas de suspensión Manitou).
• Elementos de suspensión de aire que se llenan por la cámara de aire negativa (p. ej. las horquillas White Brothers y MRP)
• Sistemas de suspensión con cámaras de aire variables como DRCV, Equalizer e IRT
• RockShox Dual Position Air

Indicación del fabricante:

Ten en cuenta que el ShockWiz solo puede funcionar de manera efectiva, si tanto la horquilla como el amortiguador se encuentran en buen estado de mantenimiento y de limpieza.

Tecnología:

Funcionalidad ShockWiz™
La pequeña carcasa a prueba de agua y polvo oculta un sensor de presión de microprocesador de alta precisión, que se conecta a la horquilla o al amortiguador a través de la válvula Schrader. Mientras se conduce, el ShockWiz mide y recoge automáticamente la presión del aire a una frecuencia de 100 Hz. Algoritmos precisamente afinados analizan los cambios de presión con el objetivo de detectar características indeseables como la caída y el balanceo. Basándose en estos datos, el ShockWiz sugiere entonces ajustes óptimos para la presión de aire, progresividad, compresión, extensión y compresión, así como la resistencia Bottom-Out, y los muestra claramente en la aplicación. Como los datos pueden ser consultados en cualquier momento, no tienes que llevar el teléfono inteligente durante el viaje.

Puedes ver las diferentes opciones de montaje y la conexión de la ShockWiz al amortiguador y a la horquilla en este vídeo:


También la configuración y la calibración de la aplicación (disponible para Android o iPhone) se explican en detalle:


iOS e iPhone son marcas registradas de Apple Inc.

Modelos:

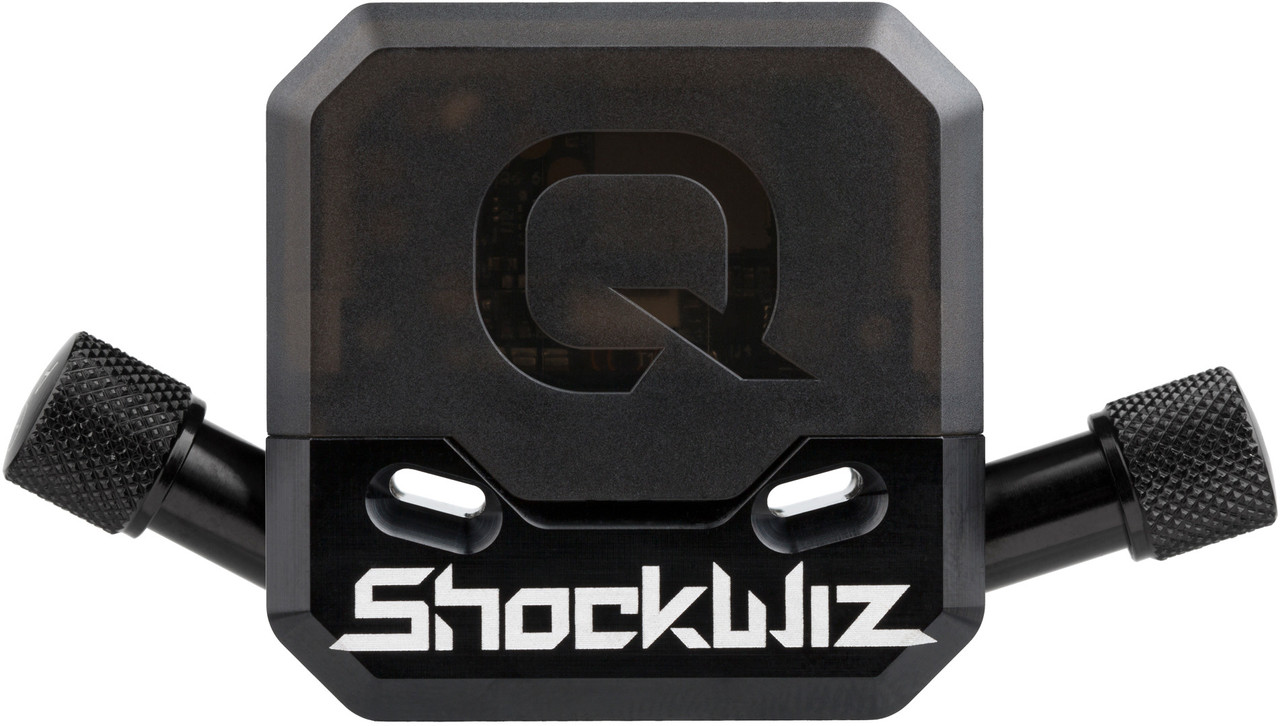

Standard:

adecuado para el montaje de puentes de horquilla de suspensión estándar sencillos y dobles.

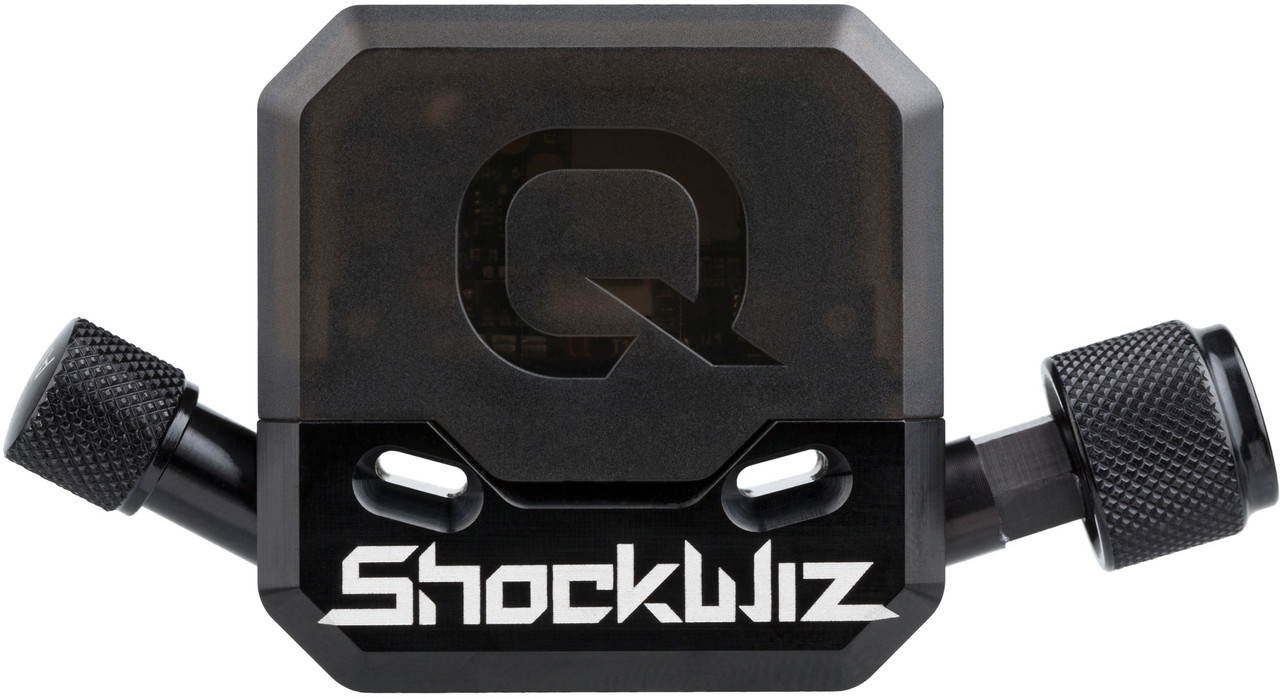

Direct Mount:

adecuado para el montaje en horquillas Upside-Down (USD) como por ejemplo las RockShox RS-1 Solo Air y las horquillas de suspensión convencionales (el adaptador se encuentra en el contenido de envío)

Números de fabricante:

Standard:

00.3018.180.000

Direct Mount:

00.3018.180.001

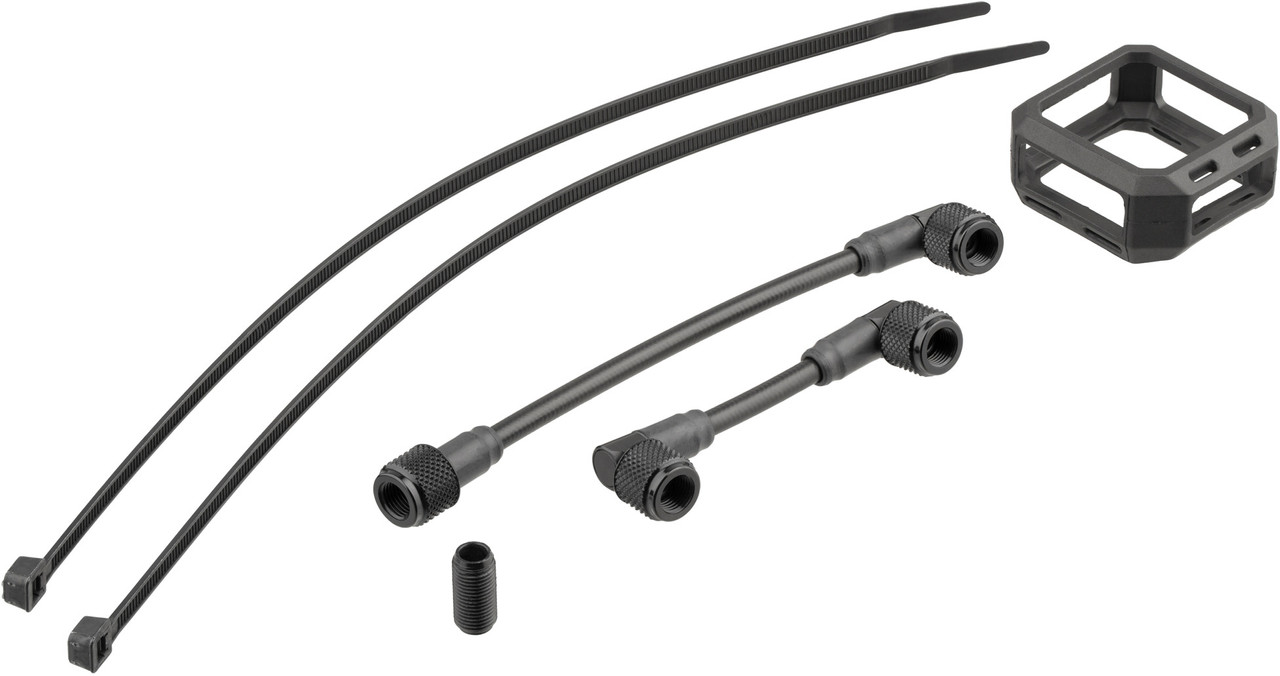

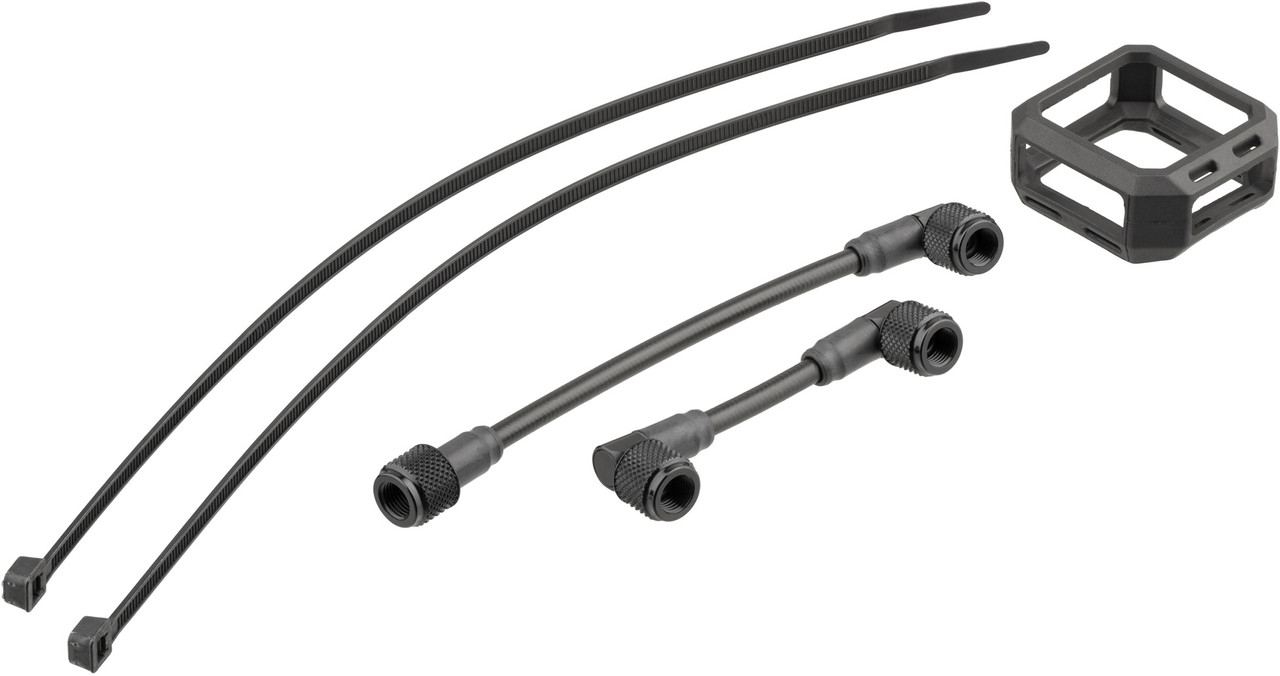

Volumen de envío:

• 1 x Tuning System QUARQ ShockWiz
• 1 x Manguera de conexión QUARQ larga, para horquillas
• 1 x Manguera de conexión QUARQ corta, para amortiguadores
• 1 x Manguera de conexión QUARQ para horquillas convencionales (solo con la versión Direct Mount )
• 1 x Cubierta de protección de goma QUARQ
• 1 x Batería CR2032 (integrada)
• 2 x Bridas de cable
