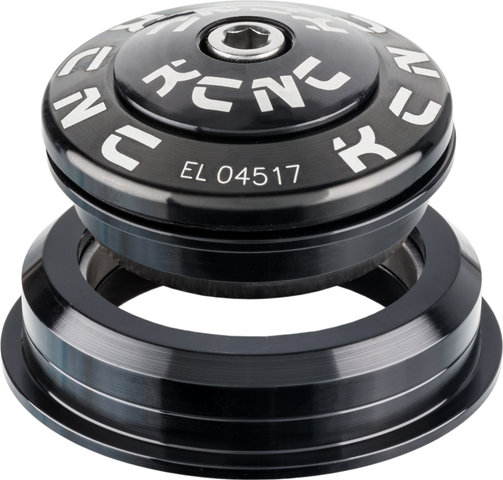

KCNC Juego de dirección KHS F13 ZS44/28,6 - ZS56/40

Utilización:

Diseñado para de tubos de dirección de 1 1/8" en la parte superior y de 1.5" en la parte inferior en combinación con horquillas tapered/cónicas.

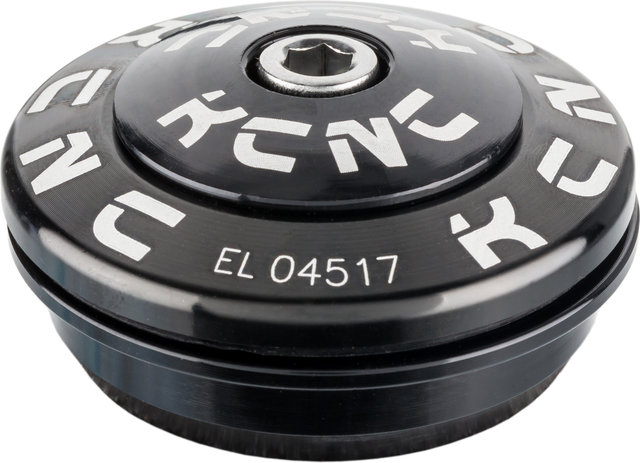

Cazoleta superior:

Medidas de montaje 1 1/8"

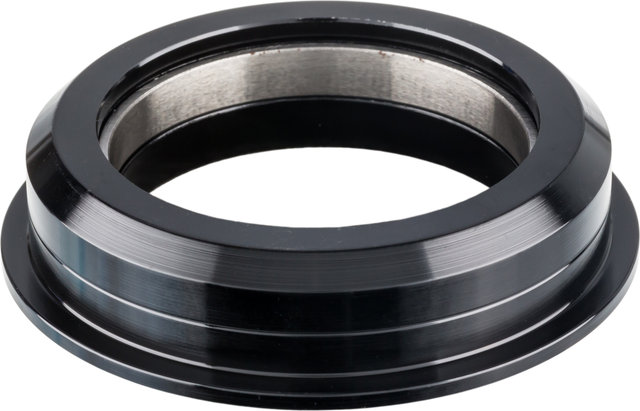

Cazoleta inferior:

Medida de montaje 1,5"

Tubo de horquilla:

tapered 1 1/8" , 1.5"

Diseño:

semi integrado (ZS)

Datos técnicos:

Rodamientos:

Industriales

Tubo de horquilla:

1 1/8"

Material de cazoletas, superior, AL 6061

Material de cazoletas, inferior:

AL 6061

Profundidad de encaje superior:

9 mm

Profundidad de encaje inferior:

9 mm

Cazoleta (Diámetro de encaje), superior:

44 mm

Cazoleta (Diámetro de encaje), inferior:

56 mm

Sellamiento:

Junta para eje de rotación

Standardized Headset Identification System (S.H.I.S.):

Con el fin de aportar claridad y uniformidad a la confusa jungla de los tipos de juegos de dirección, los fabricantes Acros, Cane Creek, Hope, Race Face, Reset Racing y Ritchey han acordado una nomenclatura común, a la que probablemente se unirán otras empresas. El sistema tiene en cuenta las dimensiones del cuadro en combinación con las dimensiones de la horquilla. Tanto la pieza superior como la inferior del juego de dirección se ven provistos de una indicación de dos partes. La primera parte indica el tipo de juego de dirección (External Cup, Zero Stack, Integrated) y el diámetro del tubo de dirección. La segunda parte, separada de la primera por una barra, indica el diámetro del tubo de horquilla. Si se hace referencia a un juego de dirección completo, se deben combinar las partes superior e inferior.

Nomenclatura:

EC:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está fijada fuera del cuadro (External Cup)

ZS:

Los rodamientos de bolas se encuentran comprimidos en una cazoleta, que está integrada en el cuadro (Zero Stack)

IS:

Sin cazoletas, los rodamientos de bolas se encuentran directamente en el cuadro (Integrated)

Modelos:

ZS44/28,6

• Diseño: semi integrado (ZS)
• Utilización: parte superior
• Tubo de horquilla: 28,6 mm
• Tubo de dirección (diámetro interno del cuadro): 44 mm
• Altura de montaje: 9,6 mm

ZS56/40

• Diseño: semi integrado (ZS)
• Utilización: parte inferior
• Caña de la horquilla cónica: 40 mm
• Tubo de dirección (diámetro interno del cuadro): 56 mm
• Altura de montaje: 2,8 mm

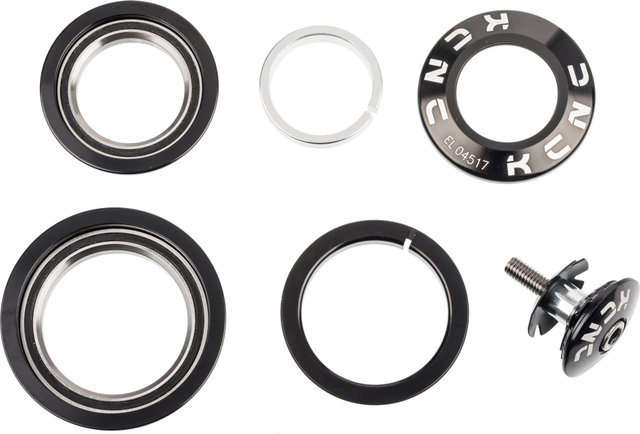

Volumen de envío:

• 1 x Cazoleta superior KCNC incl. rodamientos de acero inoxidable
• 1 x Cazoleta inferior KCNC incl. rodamientos de acero inoxidable
• 1 x Tapa de juego de dirección KCNC
• 1 x Tapa de protección KCNC
• 1 x Araña con tornillo
• 1 x Cono de horquilla

• negro/1 1/8" - 1,5" tapered/ZS44/28,6 - ZS56/40: 130
