FSA Orbit ZS-3 ZS44/28.6 - ZS44/30 Headset - black/ZS44/28.6 - ZS44/30

FSA Orbit ZS-3 ZS44/28.6 - ZS44/30 Headset

Item number: 35305
5
5

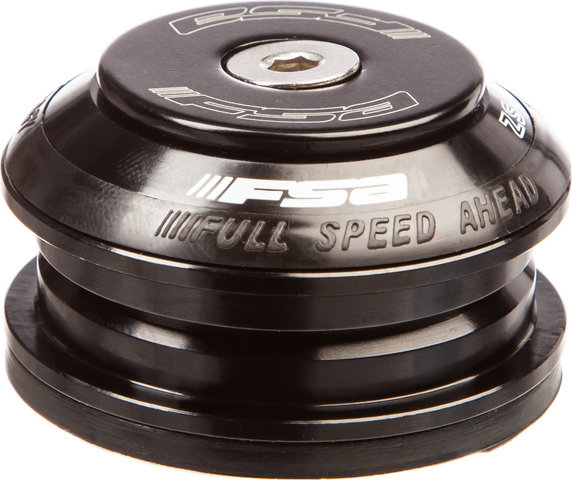

FSA Orbit ZS-3 is a semi-integrated headset for 1 1/8" head tube, has forged aluminium bearing cups and an aluminium cap.

Use:
For 1 1/8" upper and lower head tubes combined with standard 1 1/8" forks.

Specifications:

Application:
Road, Cross Country, All Mountain
Top Cup:
1 1/8"
Bottom Cup:
1 1/8"
Steerer Tube:
1 1/8"
Design:
Zero Stack (ZS)

Technical Information:

Material:
aluminium
Bearings:
Angular contact ball bearings (36°/ 45° ACB)
Upper Insert Depth:
5.9 mm
Lower Insert Depth:
5.9 mm
Top Stack Height:
8.5 mm
Bottom Stack Height:
5.6 mm
Top Outer Diameter:
44 mm
Top Inner Diameter:
28.6 mm
Bottom Outer Diameter:
44 mm
Bottom Inner Diameter:
30 mm
Top Cap:
aluminium

Use:

Top Cup:
1 1/8"
Bottom Cup:
1 1/8"
Steerer Tube:
1 1/8"
Design:
Zero Stack (ZS)

Features:

  • for head tube inner diameter 44 mm = head tube outer diameter 50 mm
  • total stack height: 14.1 mm

Standardized Headset Identification System (S.H.I.S.):

In order to clarify and bring uniformity to a sea of headset standards, manufacturers Acros, Cane Creek, Hope, Race Face, Reset Racing and Ritchey have agreed upon using a shared nomenclature, which will likely include more participating companies in the future. This system takes into account a combination of frame and fork dimensions. Both the top and bottom parts of the headset are marked by two alphanumeric identifiers. The first identifier indicates the type of headset (External Cup, Zero Stack, Integrated) and head tube diameter. The second identifier - separated from the first by a backslash - indicates the diameter of the steerer tube. When referring to a complete headset, the specifications of both top and bottom parts must be combined.

Nomenclature:

EC:
Bearings contained within headset cups that are located outside of the frame (External Cup)
ZS:
Bearings contained within pressed-in headset cups where the cup and bearings rest inside the frame (Zero Stack)
IS:
Bearings that fit directly into a bonded or machined interface that is integrated into the frame (Integrated)

Manufacturer Number:

ZS44/28.6 - ZS44/30:
101-1305

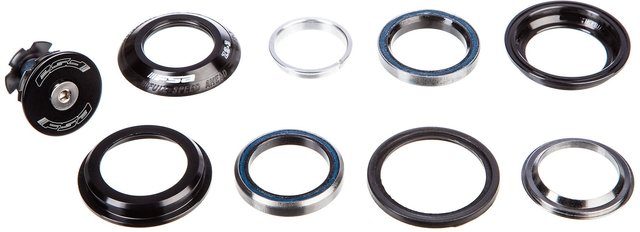

Contents:

  • 1 x FSA Orbit ZS-3 top headset cup incl. bearings
  • 1 x FSA Orbit ZS-3 bottom headset cup incl. bearings
  • 1 x FSA headset cap
  • 1 x compression ring
  • 1 x FSA Ahead cap
  • 1 x star nut with aluminium bolt
  • 1 x crown race


Weight:

  • black/ZS44/28.6 - ZS44/30: 104 g
  • 100 day return period
  • Online since 1998
  • Trusted Shop 4.89 / 5.00

Models:

  • black/ZS44/28.6 - ZS44/30, in stock
    60.58€

Customer Reviews (5)

4

Customer Reviews (5)

4.0/5.0
5
3
4
0
3
1
2
1
1
0

Give us your opinion on this product.

by Michael W. on 21.03.2022 (modified on 28.03.2022)
verified purchase
item: black/ZS44/28.6 - ZS44/30

Dieser ZS-3 ist original in meinem Rennrad verbaut.
Er ist leider in der aktuellen Version inkompatibel mit meiner 10 Jahre alten Version.

Ich habe mir für mein Rad eine neue Gabel gekauft (kaufen müssen) und habe den ZS-3 dazu genommen, um den Gabelkonus auf die neue Gabel zu montieren, ggf. auch das untere Lager zu erneuern und zur Not alles beisammen zu haben.

Die neuen Lager haben aber eine andere Form als mein 10 Jahre alter Satz (kürzere Schrägung) und die Lagerschalen sind im Innendurchmesser um einige zehntel verkleinert. Schließlich paßt das alte Lager nicht auf den neuen Gabelkonus und damit war ich gezwungen zu tun, was ich eigentlich nur im Notfall tun wollte: Lagerschale ausschlagen, neue einpressen, obwohl die alten Teile einwandfrei sind.
Wer die Kosten für die Werkzeuge recherchiert, versteht, weshalb ich sauer bin.
10 Jahre ist für ein gutes Fahrrad wirklich keine Zeit. Da sollten die Ersatzteile meiner Ansicht nach noch passen.

Wer keine Altlasten hat, wird mit dem ZS-3 einen hochwertigen Steuersatz kaufen. Am Besten gleich 2 nehmen und einen auf Eis legen.

Is this review helpful?
by Michael W. on 27.02.2022 (modified on 27.02.2022)
verified purchase
item: black/ZS44/28.6 - ZS44/30

Inkompatibel mit sich selbst.
Ich habe mir für mein Rad eine neue Gabel gekauft (kaufen müssen) und plante, auch den Steuersatz zu erneuern. Dieser ZS-3 ist original verbaut, also habe ich ihn nachbestellt.
Passt nicht. Die Lager haben eine andere Form als mein 10 Jahre alter Satz, die Lagerschalen sind im Innendurchmesser um einige zehntel verkleinert. Austausch der Lagerschalen ist dann doch zu viel verlangt, denn die sitzen wirklich fest im Steuerrohr.
Leider habe ich naiv den Gabelkonus schon montiert, so daß eine Rückgabe unmöglich ist.
Immerhin paßt der Gabelkonus mit den alten Lagern zusammen.

Is this review helpful?
by Thomas H. on 09.10.2016
verified purchase
item: black/ZS44/28.6 - ZS44/30

Auf der Suche nach einem guten und nicht zu teurem Steuersatz habe ich diesen hier probiert. Nach nunmehr ca. 1.000 KM Geländeeinsatz an einem ungefederten Hardtail keine Beanstandungen. Sieht auch optisch recht wertig aus.

Is this review helpful?
by Peter P. on 19.08.2016
verified purchase
item: black/ZS44/28.6 - ZS44/30

Gute Verarbeitung und einfacher Einbau. Es sieht auch schick aus an meinem Trekkingrad mit der Suntour NRX-S Gabel.

Is this review helpful?
by Alexander G. on 13.03.2016
verified purchase
item: black/ZS44/28.6 - ZS44/30

Die Verarbeitung aller Teile ist spitze, das sieht insgesamt sehr hochwertig aus. Die Lagerschalen sind ebenfalls von guter Qualität und haben sich leicht einpressen lassen. Dank der Industrielager bekommt man in jedem guten Fachgeschäft für Kugellager kostengünstig und schnell Ersatz wenn es mal schnell gehen sollte. Ansonsten geht es natürlich auch über den Hersteller. Nebenbei bemerkt laufen die Lager leichtgängig und ohne Spiel wenn man es richtig eingestellt hat :) .

Is this review helpful?
