Eine neue Lampe am E-Bike zu montieren klingt erstmal kompliziert. Wir zeigen Dir hier, wie Du sie richtig einbaust.
Die Auswahl an Fahrradbeleuchtung ist so groß geworden, dass es bisweilen schwer fällt die richtige Lampe zu finden. Es gibt Lampen mit integriertem Akku, externem Akku und natürlich Dynamolampen. Diese Lampen gibts dann noch in den unterschiedlichsten Größen und Helligkeiten. Wer jedoch E-Bike fährt, hat den großen Vorteil eine Lampe direkt mit dem Akku des E-Motors zu betreiben. So wird kein zusätzlicher Akku an der Lampe gebraucht, ein aufgeräumtes Cockpit und die bequeme Bedienung der Lampe über die Steuereinheit des E-Bikes kommen noch dazu. Um Dir zu zeigen, wie Du die speziellen E-Bike Lampen an Deinem Bike montieren musst, haben wir uns die Lupine SL und die Supernova M99 mini genauer angeschaut und die Montage an drei E-Bikes mit unterschiedlichen Motoren von Shimano, Bosch und Brose durchgespielt.

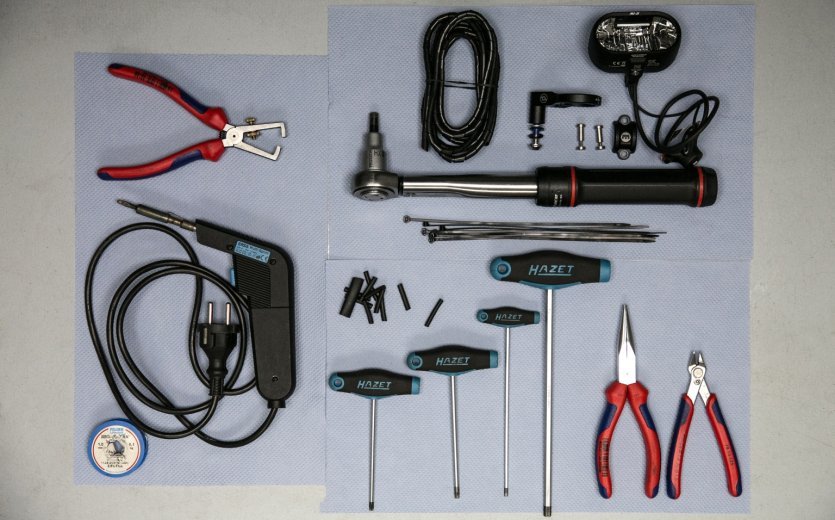

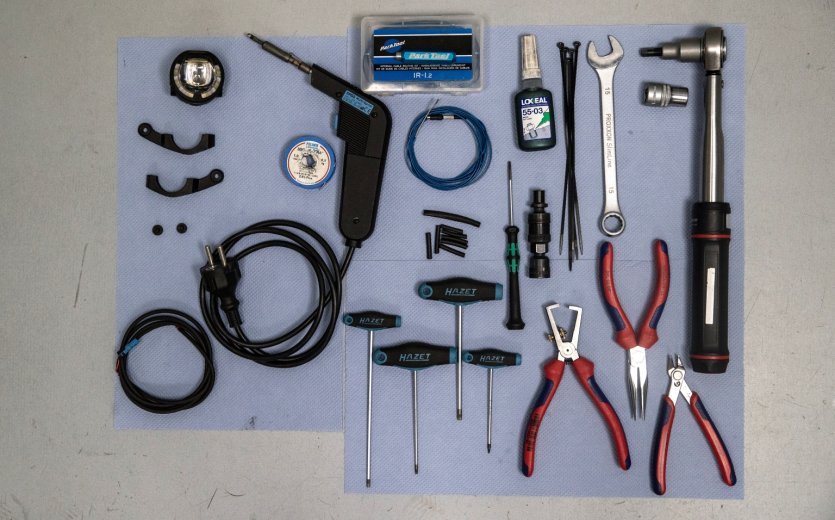

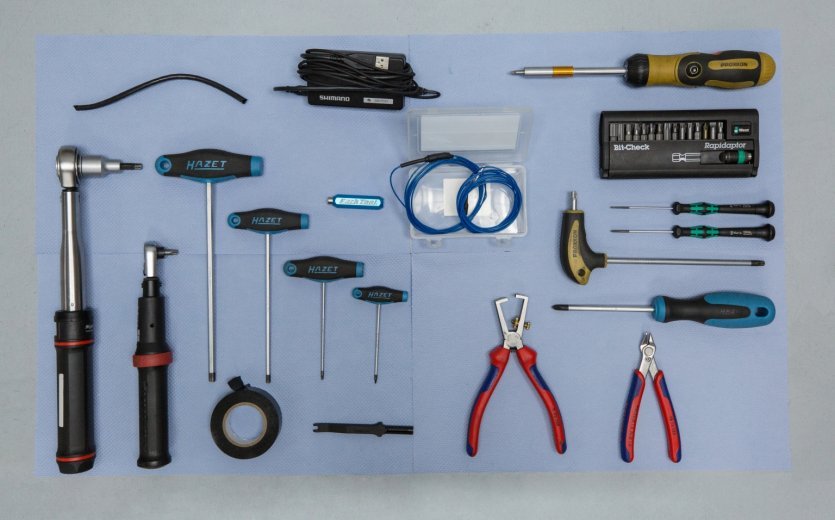

Als erstes ist es ratsam, sich das passende Werkzeug rauszulegen. So sparst Du Dir lästiges Suchen während der Montage und damit Zeit und Nerven. Hier siehst Du eine Übersicht der Werkzeuge, die wir für den Umbau benutzt haben.

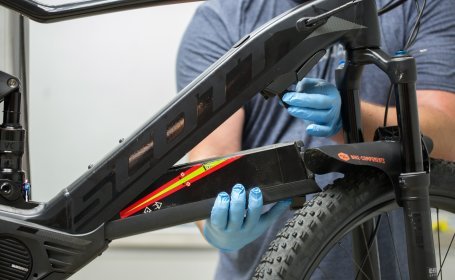

Entnahme des Akkus am Scott Bike mit Shimano Motor

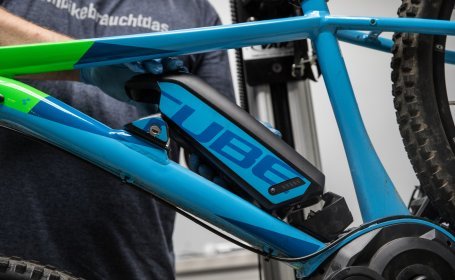

Am Cube mit Bosch Motor lässt sich der Akku mit wenigen Handgriffen entfernen

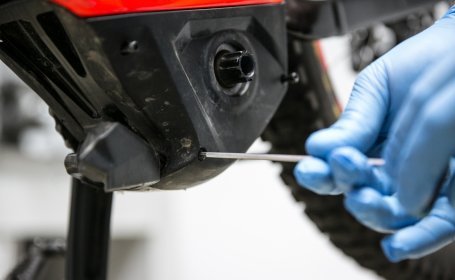

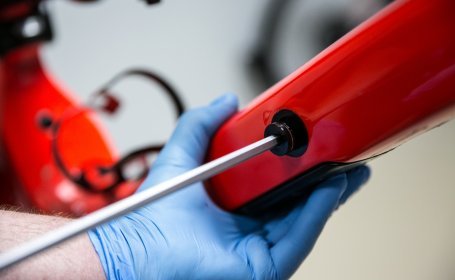

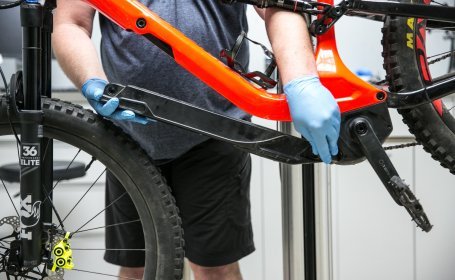

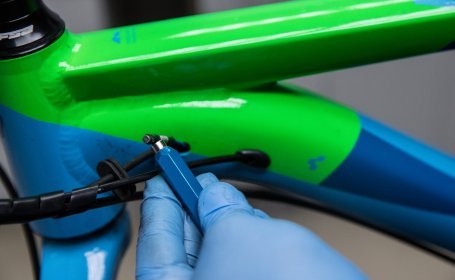

Am Specialized Levo muss zuerst eine Sicherungsschraube gelöst werden

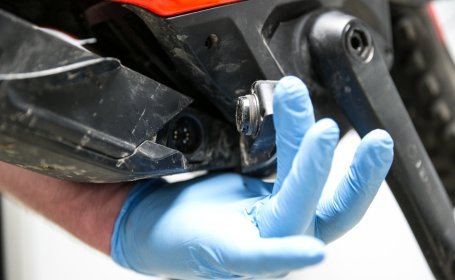

Dann kann der Verbindungsstecker entfernt werden
Und schon lässt sich der Akku entnehmen

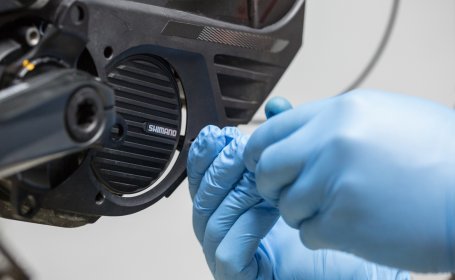

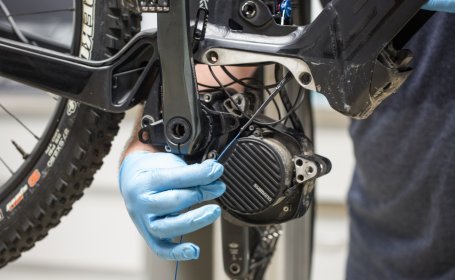

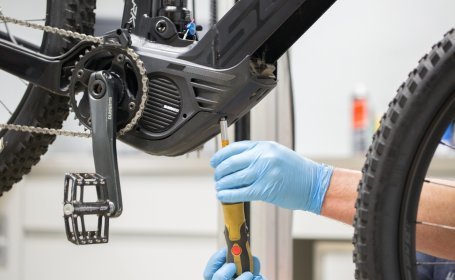

Entfernen der Abdeckung am Shimano Motor

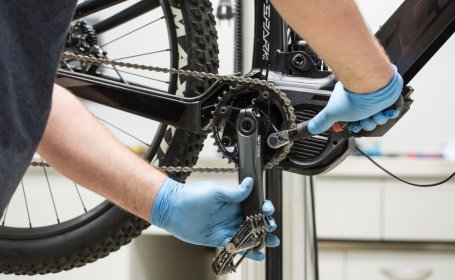

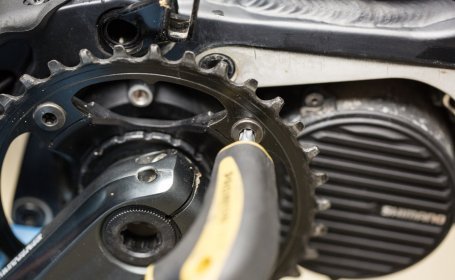

Das Kettenblatt muss für die weitere Demontage abgenommen werden
Freier Zugang zu den seitlichen Befestigungsschrauben nach Demontage des Kettenblatts

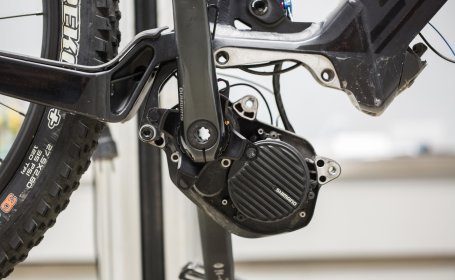

So sieht der Motor nach Demontage der Abdeckungen aus

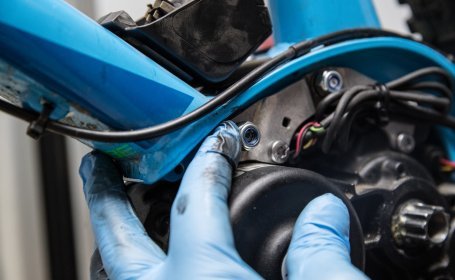

Nach Lösen der beiden Motorschrauben ist der Motor für den nächsten Schritt vorbereitet

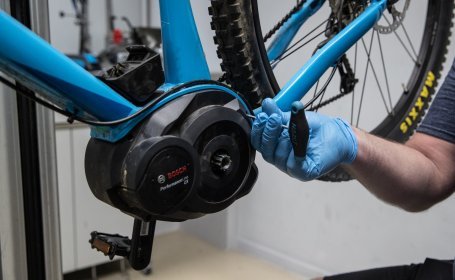

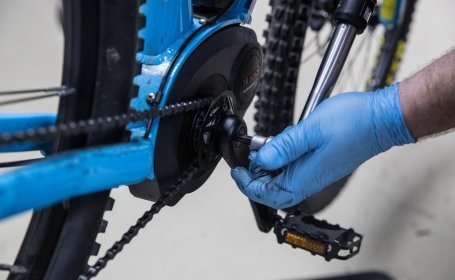

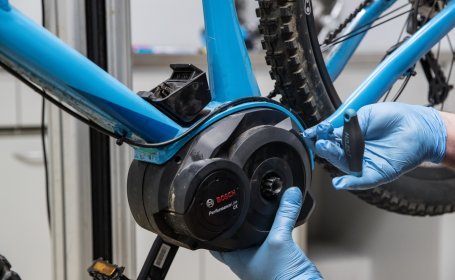

Zuerst muss am Bosch Motor der Kurbelarm abgenommen werden
Befestigungsschrauben der Abdeckungen lösen
Wenn die Schrauben raus sind, kannst Du die Abdeckungen entfernen
Die Befestigungsmuttern lösen
Und schon ist der Motor ausgehangen

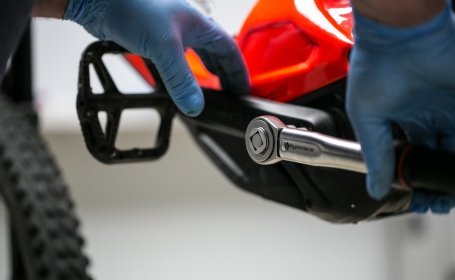

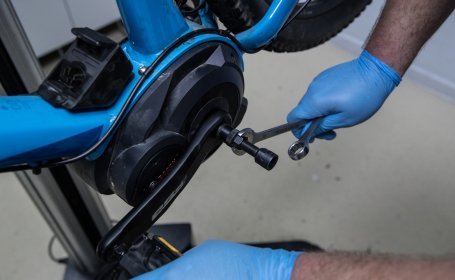

Entfernen des Kurbelarms am Brose Motor

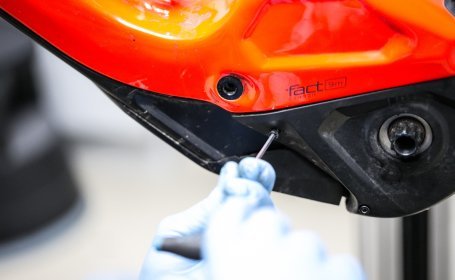

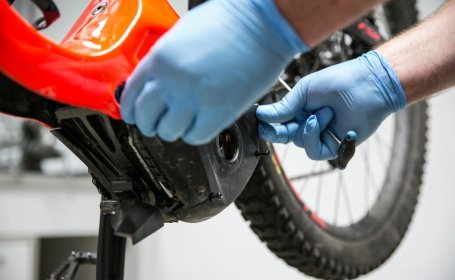

Schrauben der Abdeckung am Brose Motor lösen
Entfernen der Abdeckung am Brose Motor

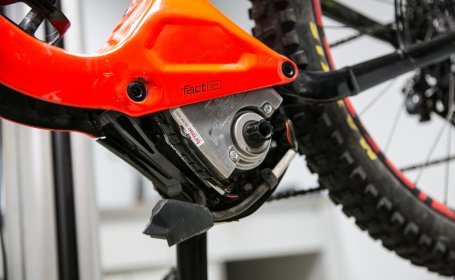

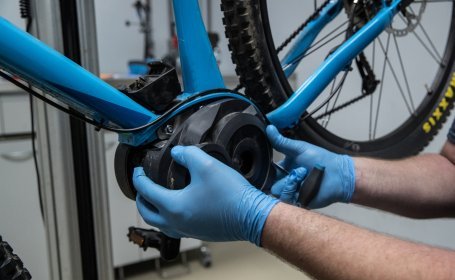

Ist der Motor freigelegt, kann es mit dem nächsten Schritt weitergen

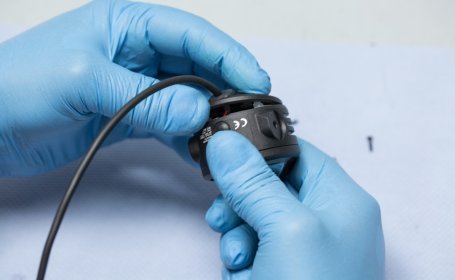

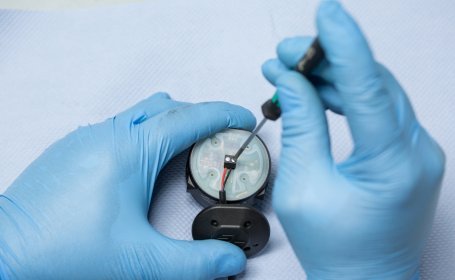

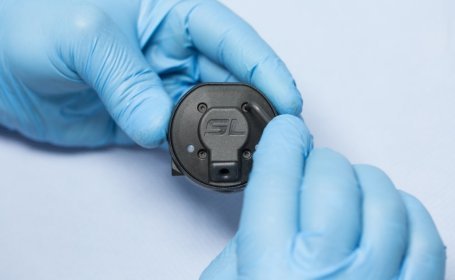

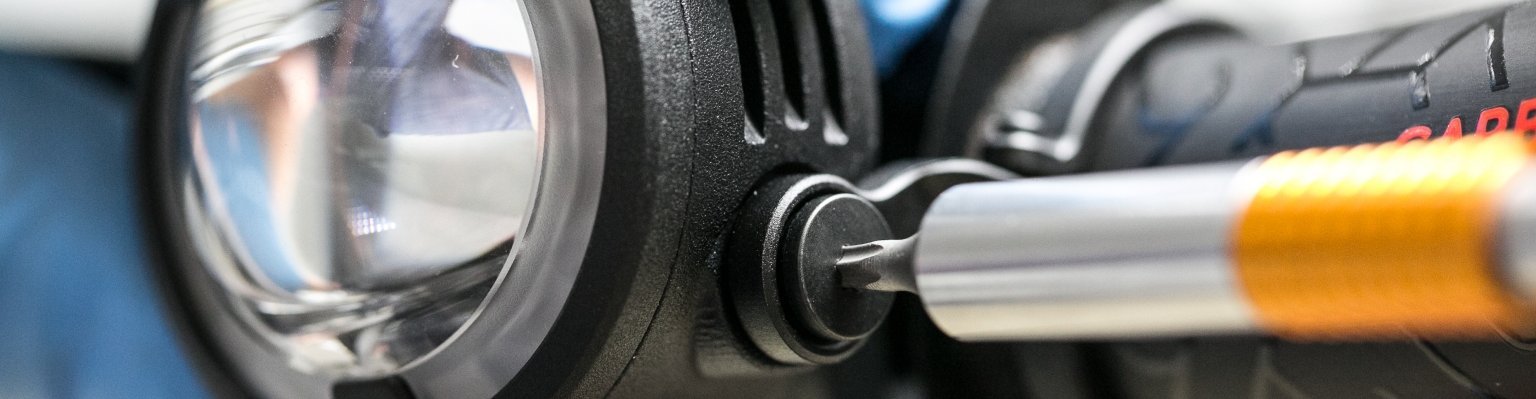

Abdeckung des Lampenkopfs öffnen

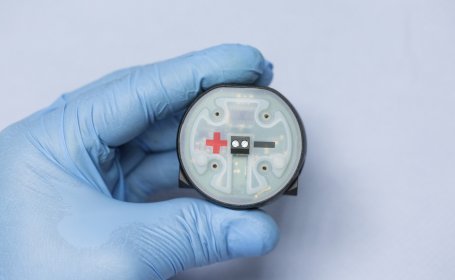

Anschlusskontakte mit + und -
Isolierung an den Kontakten des Kabels entfernen
Anschlusskabel an die Kontakte klemmen
Beim Befestigen des Deckels auf die Dichtung achten

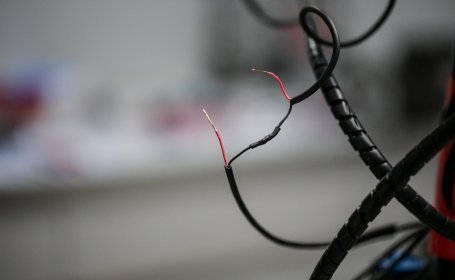

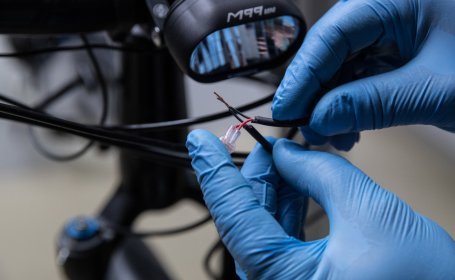

Isolierung an den Kabelenden entfernen
Verbindungsstücke von Supernova aufstecken

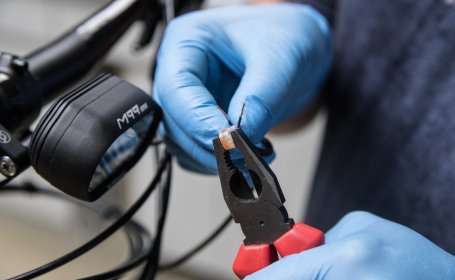

Mit einer Zange die Kabel in den Verbindungsstücken klemmen

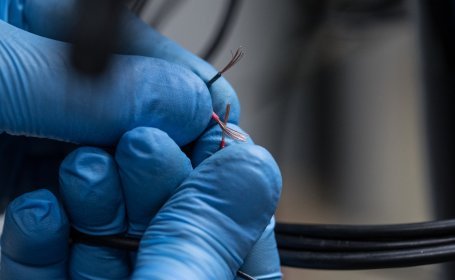

Abisolierte Kabel zum Löten vorbereiten

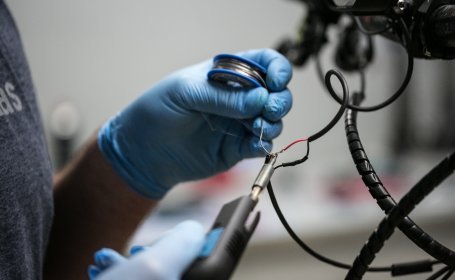

Mit dem Lötkolben die Kabelenden verbinden
Abschließend darauf achten, dass die Kabel gut isoliert sind

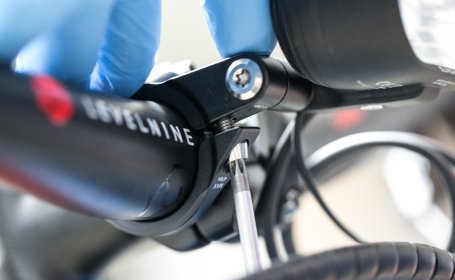

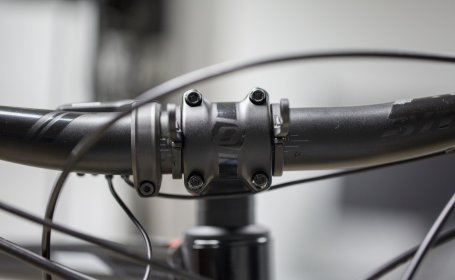

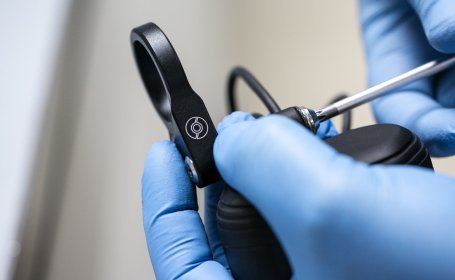

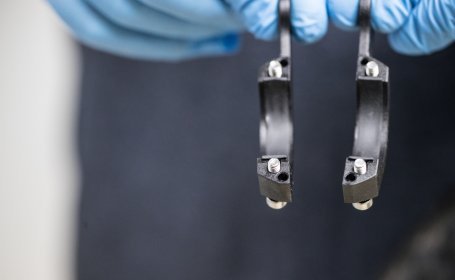

Montage der Halterung am Lenker
Halterung ausrichten

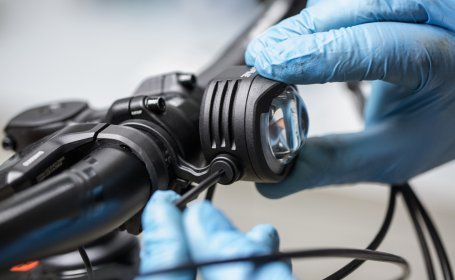

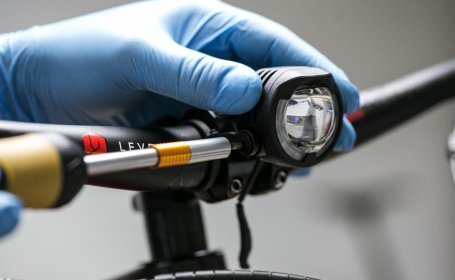

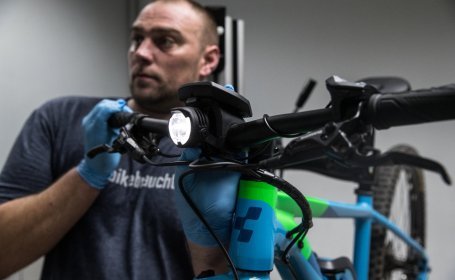

Lampenkopf an der Halterung befestigen
Der passende Halter ersetzt beim Bosch Intuvia Display den unteren Teil der Displayhalterung
Erst den Lampenkopf am Universalhalter befestigen
und dann am Lenker befestigen

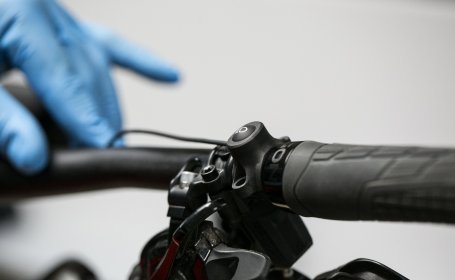

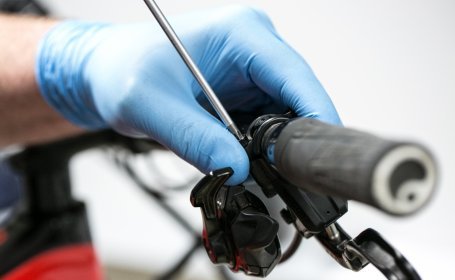

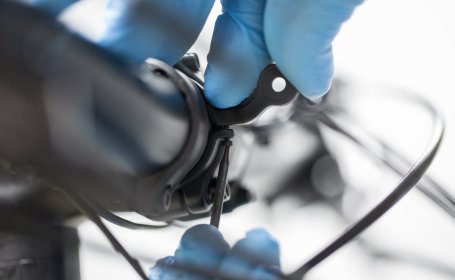

Fernlichtschalter direkt neben Deinem Lenkergriff montieren

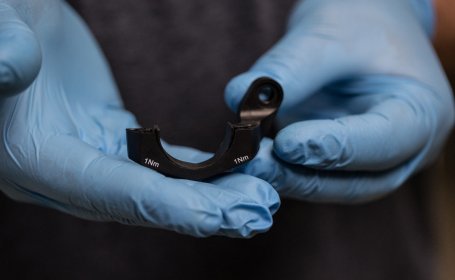

Wenn Du eine Bremse von Magura fährst, kannst Du den Fernlichtschalter auch direkt an der Schelle Deiner Bremse montieren
Für das Bosch Intuvia Display den passenden Halter nutzen

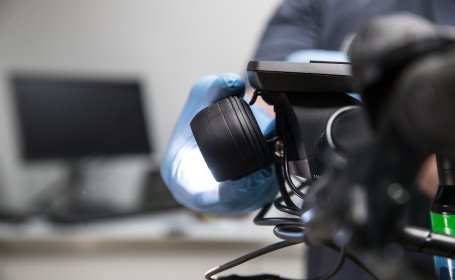

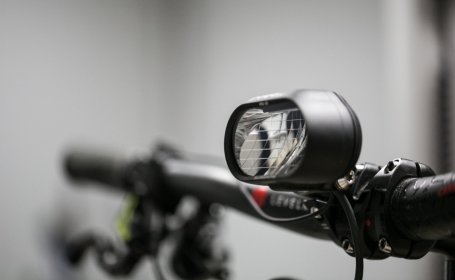

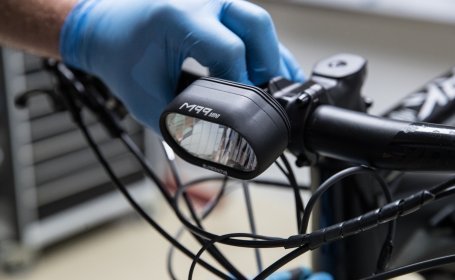

Mit dem richtigen Halter lässt sich die Supernova perfekt unter das Bosch Intuvia Display montieren

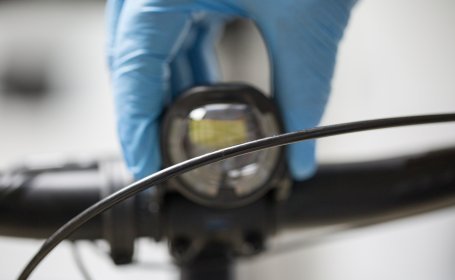

Nicht optimal: Kabel im Lichtfeld der Lampe

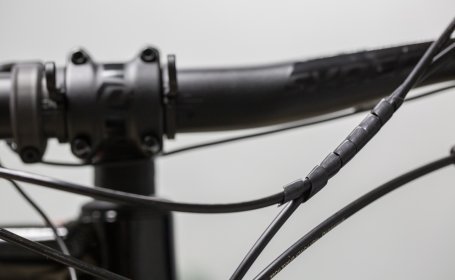

Mithilfe eines Spiralschlauchs kannst Du das Lichtfeld der Lampe frei räumen
Freie Sicht für Deine Lampe

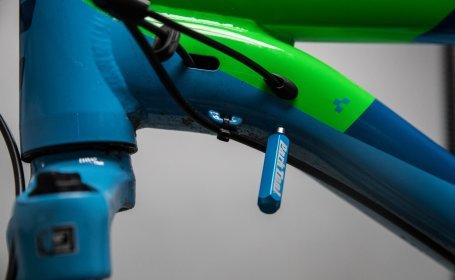

Der Magnet hilft bei der Zugverlegung enorm

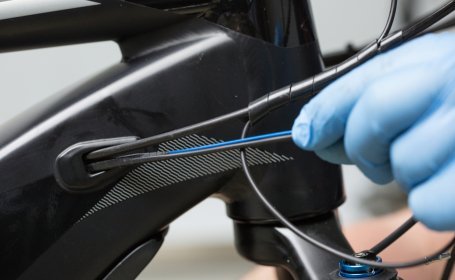

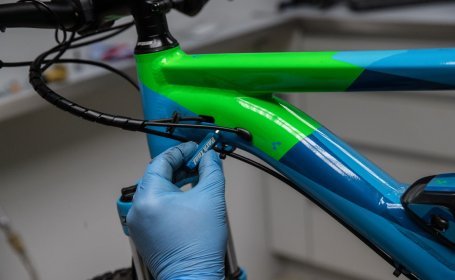

Mit dem Magnet den Zug durch den Rahmen führen
Oben aus dem Kabelkanal wieder raus

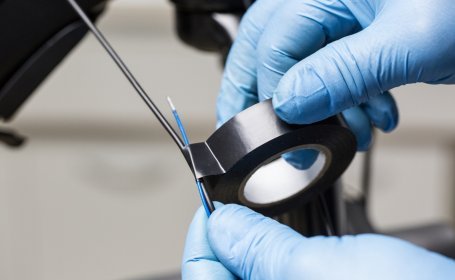

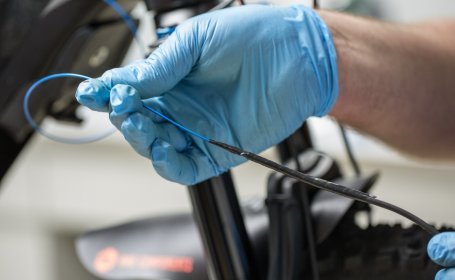

Das Lichtkabel mit Isolierband am Montageset festkleben
Sorgfältig festkleben, dann geht auch nichts verloren
Zurück in den Kabelkanal führen und nach unten durchziehen
Das Kabel sollte dann unten am Motor wieder zum Vorschein kommen

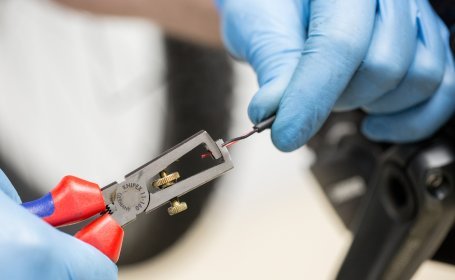

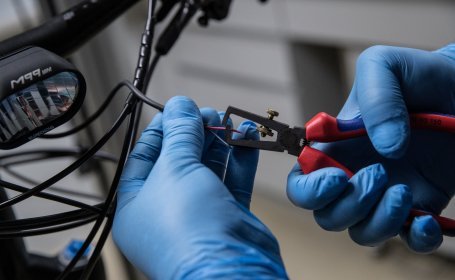

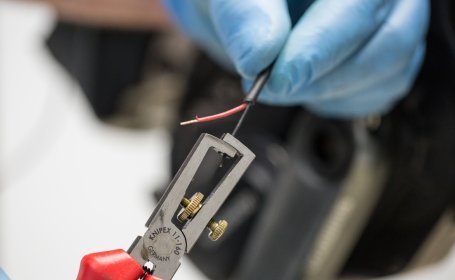

Mit einer Abisolierzange die Kabelenden vorbereiten

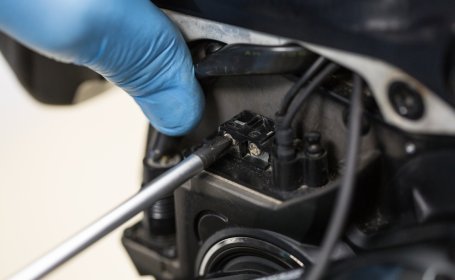

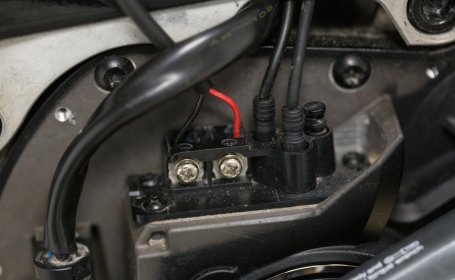

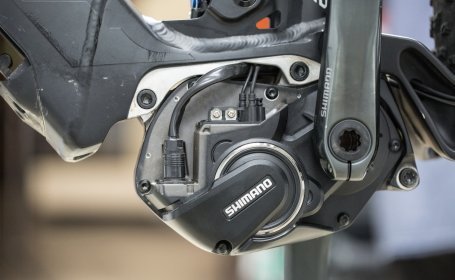

Am Shimano Motor klemmst Du das Anschlusskabel an diesen Anschlüssen an
Unbedingt auf die richtige Polung achten

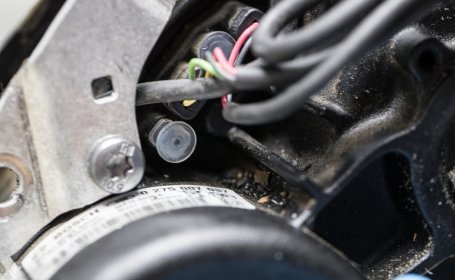

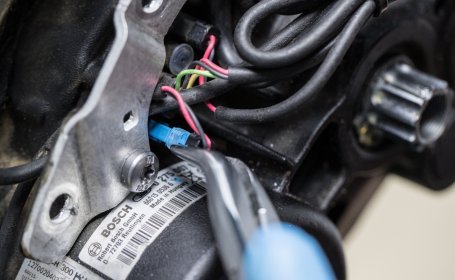

Beim Bosch Motor ist der Anschluss nicht ganz leicht zu erreichen

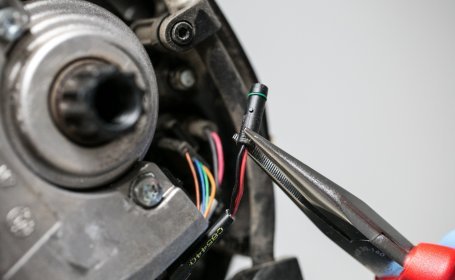

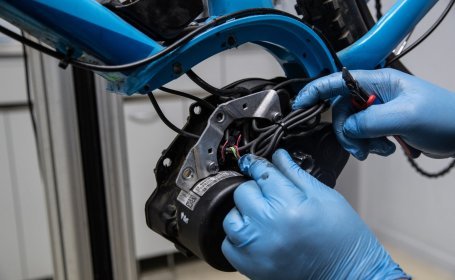

Mit einer Spitzzange fällt das Anschließen deutlich leichter

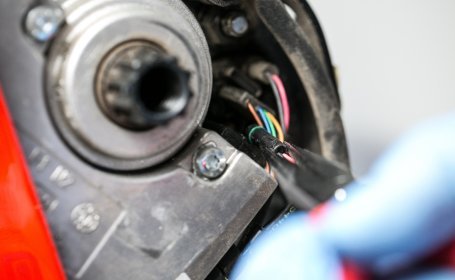

Am Brose Motor wird ebenfalls nur das Anschlusskabel eingesteckt
Auch hier hilft Dir eine Spitzzange enorm

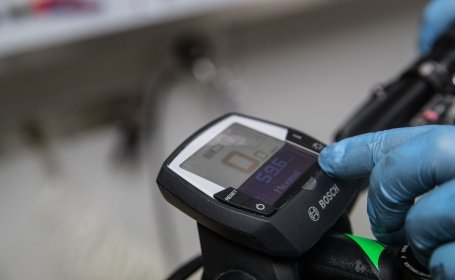

Licht einschalten geht bei Bosch ganz einfach per Knopfdruck
Licht leuchtet, weiter zum nächsten Schritt

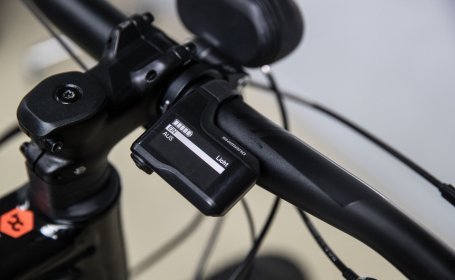

Bei Shimano kannst du Dein Licht bequem vom Display aus steuern

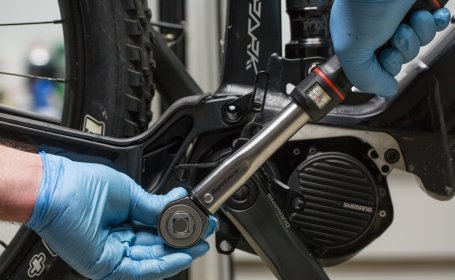

Den ausgehängten Shimano Motor wieder festschrauben

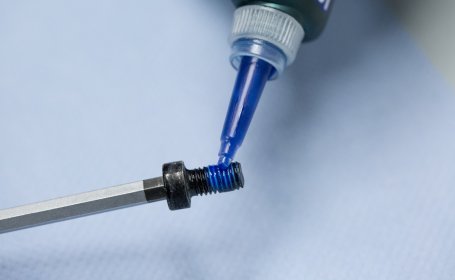

Locktite an allen Schrauben verwenden, die nicht so einfach nachgezogen werden können
Am Shimano Motor die Abdeckungen montieren
Wenn die Abdeckungen fest sind, kann das Kettenblatt wieder drauf

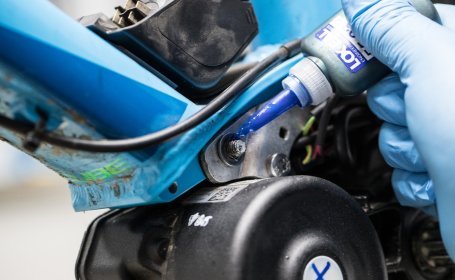

Bei der Befestigung des Motors ist die Verwendung von Locktite sinnvoll
Anbringen der Motorabdeckung am Bosch Motor
Wenn die Abdeckung montiert ist, kann der Kurbelarm auch wieder festgeschraubt werden

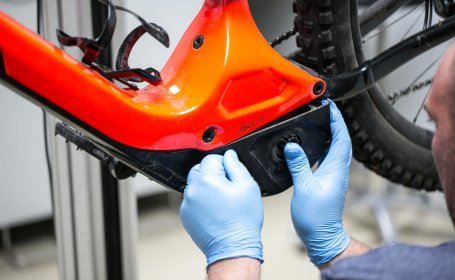

Abdeckung am Brose Motor anrbingen
und wieder festschrauben
Jetzt kann der Kurbelarm wieder montiert werden
Bei der Supernova M99 mini ist der Abstrahlwinkel bei waagerechter Montage korrekt eingestellt

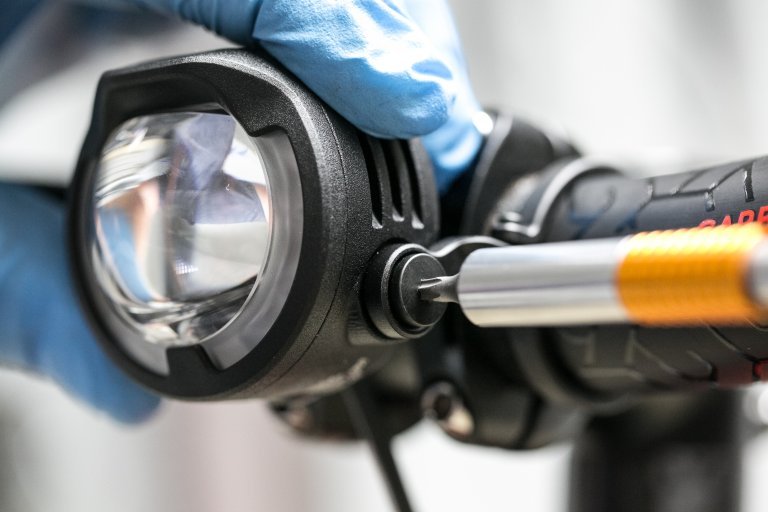

Abstrahlwinkel an der Lupine Sl waagerecht einstellen, damit andere Verkehrsteilnehmer nicht geblendet werden
Jetzt steht Dir nichts mehr im Weg, mit Deinem E-Bike die Nacht zum Tag zu machen! Viel Spaß dabei und gute Fahrt!
