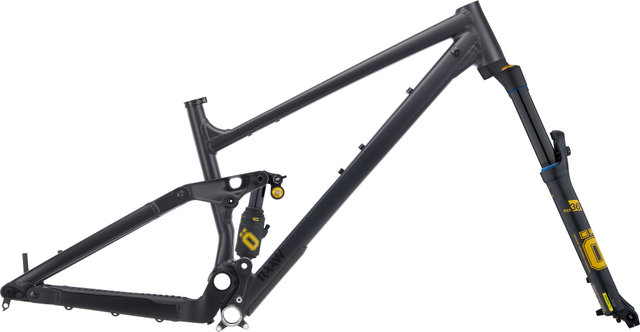

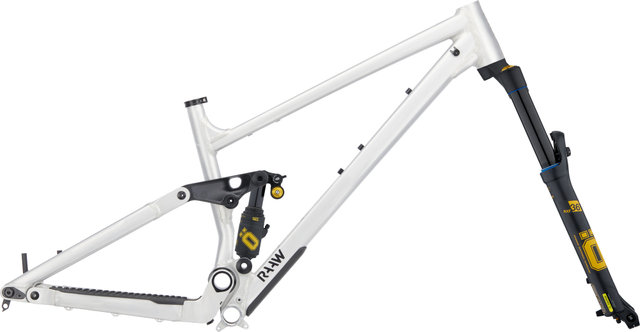

RAAW Mountain Bikes Jibb 29" Rahmenkit mit ÖHLINS TTX 2 Air und RXF36 m.2

Das RAAW Mountain Bikes Jibb 29" Rahmenkit mit ÖHLINS TTX 2 Air Dämpfer und RXF36 m.2 Federgabel – verspielt und raffiniert

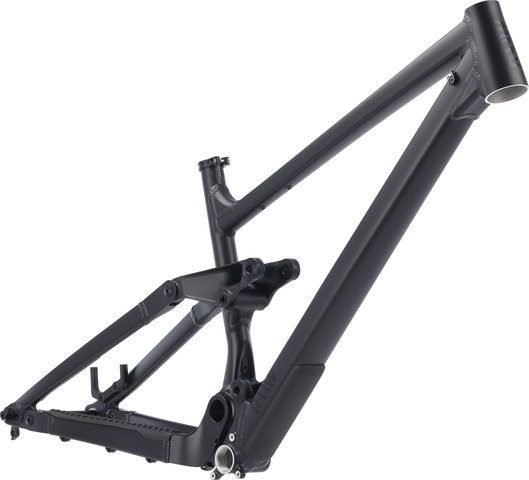

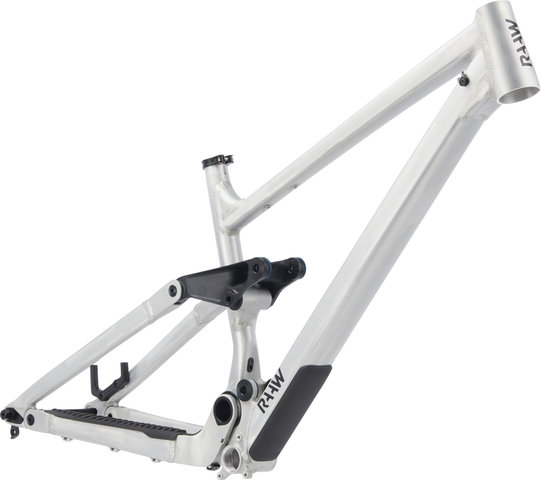

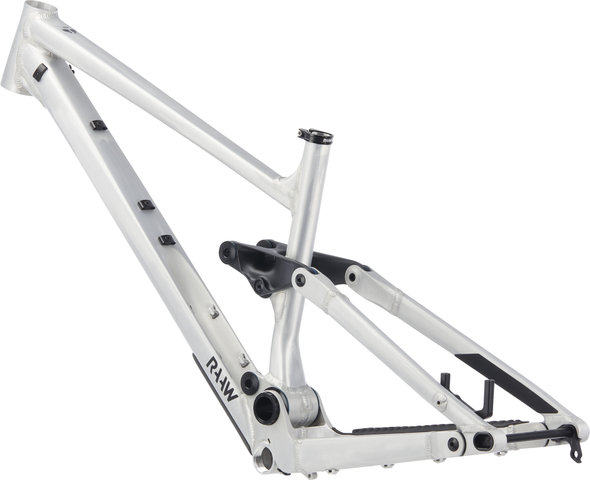

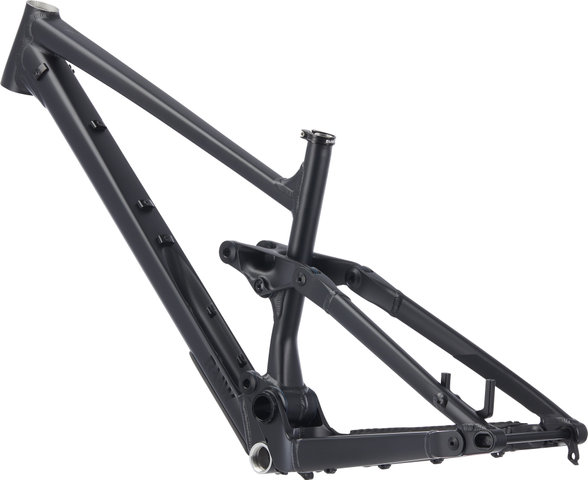

Das RAAW Mountain Bikes Jibb Rahmenkit für 29" bildet hier ein Traum-Trio mit einem TTX 2 Air Luftfederdämpfer und einer RXF36 m.2 Federgabel von ÖHLINS. Damit erhältst Du die Hauptbestandteile für ein spielerisches Bike auf All-Mountain- und Enduro-Trails. Bei der Federgabel mit 36 mm Standrohrdurchmesser stellst Du High- und Low-Speed-Druckstufe ein, Unebenheiten schluckt sie einfach weg. Auch der TTX 2 Air Dämpfer ermöglicht die Einstellung von High- und Low-Speed-Druckstufe, zudem punktet er mit sensiblem Ansprechverhalten und hervorragender Kontrolle. Wie schon beim Madonna V2.2 setzen RAAW auch beim Jibb jetzt auf ein eigenes Steckachssystem, welches die Steifigkeit erhöht und das Lockern der Achse während der Fahrt verhindert. Das Rahmendesign unterstützt einen aktiven Fahrstil und verleiht Dir Selbstvertrauen und Kontrolle. Die ausgewogene Geometrie ermöglicht eine zentrale Sitzposition und sorgt für ausreichend Traktion. Beim Jibb ist dieselbe Detailverliebtheit erkennbar wie beim Geschwisterbike Madonna. So ist beispielsweise auch beim Jibb die Bremsaufnahme ein eigenes Bauteil. Für verschiedene Bremsscheibengrößen benötigst Du also keine zusätzlichen Adapter und die präzise Ausrichtung des Bremssattels ist kein Problem. An zwei Schraubgewinden am Oberrohr kannst Du eine Zubehörtasche (nicht im Lieferumfang) für Werkzeug und Ausrüstung befestigen, so hast Du das Wichtigste immer dabei. Die Dämpferhardware wird bereits mitgeliefert, sodass Du keine Einbaubuchsen benötigst. Mit Steckachse, Acros Steuersatz, Sattelklemme und Schutzfolien-Kit hast Du bereits die Basics für Deinen Aufbau parat.

Hinweis: Dämpfer und Gabel sind nicht vormontiert.

Spezifikationen:

Einsatzbereich:

All Mountain, Enduro

Laufradgröße:

29"

Federweg vorne:

150 mm

Federweg hinten:

135 mm

Rahmengrößen:

S, M, L, XL

Material Hauptrahmen:

Aluminium (6066-T6)

Material Hinterbau:

Aluminium (6066-T6)

Kinematik:

Viergelenk-Hinterbau

Dämpfer:

ÖHLINS TTX 2 Air

Gabel:

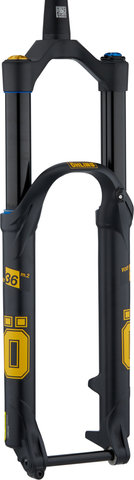

ÖHLINS RXF36 m.2

Technische Daten Rahmen:

Laufradstandard:

12 x 148 mm (Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

31,6 mm

Sattelklemme (Ø):

35 mm

Steuersatz:

ZS44 – ZS56 (oben zu unten)

Innenlagerstandard:

BSA

Gehäusebreite:

73 mm

Kettenführung:

ISCG05

Bremsaufnahme:

Disc PM8 (direct mount 203 mm)

Umwerferaufnahme:

Umwerferbefestigung nicht möglich

Dämpfereinbaulänge:

185 mm

Dämpferhub:

55 mm

Dämpferaufnahme:

Trunnion

Flaschenhalteraufnahmen:

1

Technische Daten Gabel:

Gabelschaft:

1 1/8" - 1,5" tapered

Laufradstandard:

15 x 110 mm (Boost)

Achsstandard:

15 mm Steckachse

Bremsaufnahme:

Disc PM7 (direct mount 180 mm)

Vorlauf:

44 mm

Schaftlänge:

264 mm

Einbauhöhe:

570 mm

Einbaubreite:

110 mm

Standrohrdurchmesser:

36 mm

Material Gabelschaft:

Aluminium

Material Gabelkrone:

Aluminium

Material Standrohre:

Aluminium

Material Tauchrohre:

Aluminium

Freigaben:

Gewichtsbeschränkung:

130 kg (Gesamtgewicht)

Bremsscheibengröße max.:

203 mm

Reifengröße max.:

29 x 2,6"

Kettenblattanzahl:

1-fach

Kettenblattgröße max.:

1-fach 36 Zähne

Gabeleinbaulänge max.:

576 mm

Features:

• Federgabel mit TTX 18 Kartusche und drei Luftkammern
• Luftfederdämpfer mit TTX Twin-Tube-Design für optimale Druckverhältnisse
• feinfühlige, geschmeidige Federung durch hohes Übersetzungsverhältnis zu Beginn des Federwegs und Einsatz von Industrielagern
• gleichmäßig abnehmendes Übersetzungsverhältnis mit ca. 15 % Progression am Ende des Federwegs
• wartungsarm dank komplett abgedichteter Drehpunkte
• schmutzunempfindliches Rahmendesign
• großzügige Reifenfreiheit
• maximale Einstecktiefe für Sattelstützen 205 mm (S), 230 mm (M), 255 mm (L), 280 mm (XL)
• außen verlegte Züge zur einfachen Wartung ohne Scheuern oder Klappern
• interne Kabelführung für Sattelstütze im Sitzrohr möglich
• durch austauschbare Bremsaufnahme mit Scheibenbremsadapter für 180 mm auch Montage einer 180-mm-Bremsscheibe möglich
• Anpassung der Kettenstrebenlänge mit Inserts für die Ausfallenden möglich
• zwei Gewinde am Oberrohr zur Befestigung von Zubehörtaschen oder beispielsweise einer Wolf Tooth Components B-RAD Mini Strap Mount Zubehörhalterung

Geometrie:

S:

Empfohlene Körpergröße:

158 - 170 cm

Stack:

608 mm

Reach:

420 mm

Sitzrohrlänge:

395 mm

Effektive Oberrohrlänge:

561 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

440 mm

Radstand:

1172 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

M:

Empfohlene Körpergröße:

167 - 180 cm

Stack:

622 mm

Reach:

445 mm

Sitzrohrlänge:

420 mm

Effektive Oberrohrlänge:

589 mm

Steuerrohrlänge:

115 mm

Kettenstrebenlänge:

440 mm

Radstand:

1203 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

L:

Empfohlene Körpergröße:

177 - 190 cm

Stack:

636 mm

Reach:

470 mm

Sitzrohrlänge:

445 mm

Effektive Oberrohrlänge:

619 mm

Steuerrohrlänge:

130 mm

Kettenstrebenlänge:

445 mm

Radstand:

1240 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

XL:

Empfohlene Körpergröße:

186 - 199 cm

Stack:

649 mm

Reach:

495 mm

Sitzrohrlänge:

470 mm

Effektive Oberrohrlänge:

648 mm

Steuerrohrlänge:

145 mm

Kettenstrebenlänge:

450 mm

Radstand:

1276 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74,5°

Sitzwinkel (virtuell):

77,5°

Lenkwinkel:

65,5°

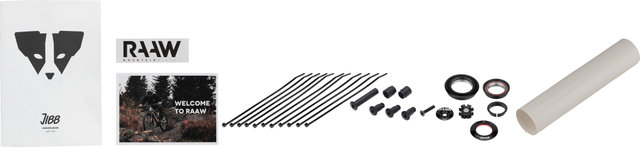

Lieferumfang:

• 1 x Rahmen RAAW Mountain Bikes Jibb
• 1 x Dämpfer ÖHLINS TTX 2 Air (nicht vormontiert)
• 1 x Federgabel ÖHLINS RXF36 m.2 (nicht vormontiert)
• 1 x Steckachse RAAW Mountain Bikes
• 1 x Steckachse ÖHLINS
• 1 x Steuersatz Acros
• 1 x Sattelklemme RAAW Mountain Bikes
• 1 x Scheibenbremsadapter RAAW Mountain Bikes PM8
• 2 x Dämpfer Spacer RAAW Mountain Bikes
• 1 x Dämpfer Achse RAAW Mountain Bikes
• 1 x Gewindekralle
• 1 x Schutzfolien-Kit matt
• 11 x Kabelbinder
• 1 x Aufkleber
