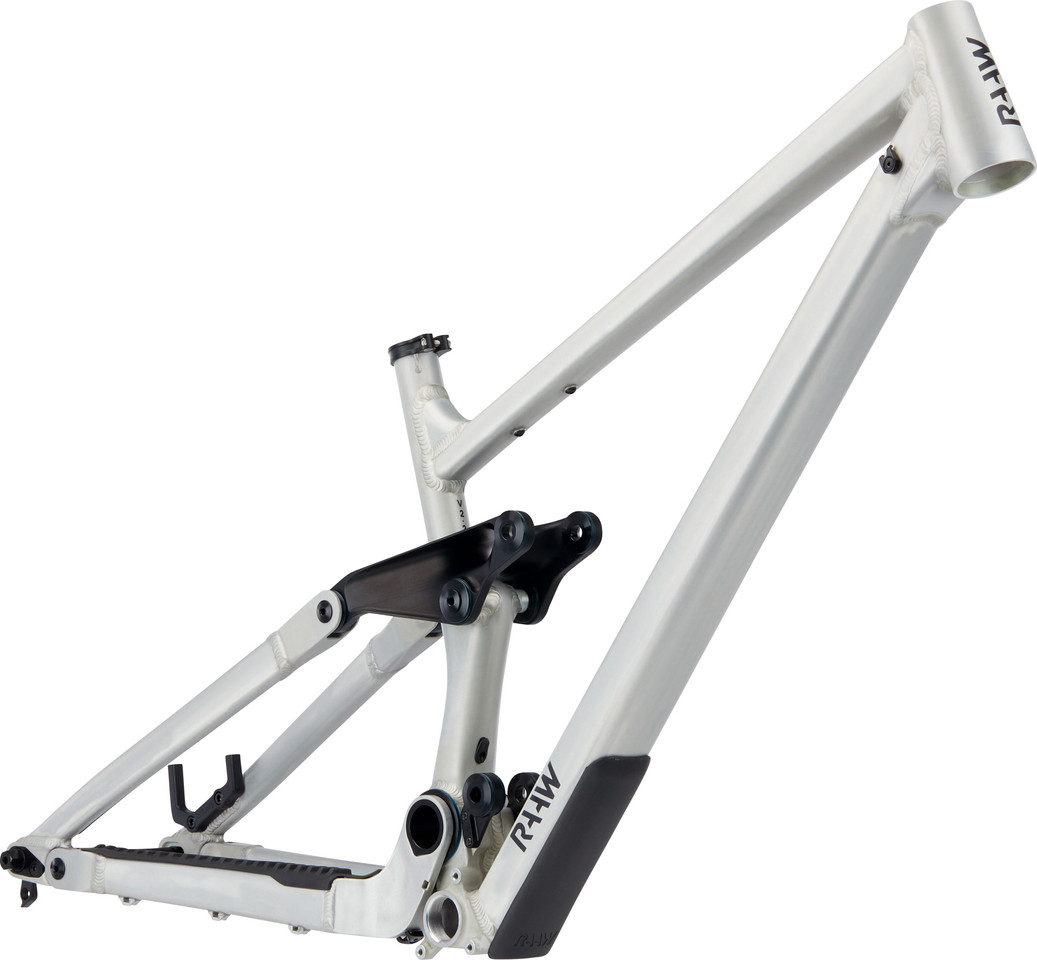

RAAW Mountain Bikes Madonna V2.2 29" Rahmenkit mit Fox DHX2 2POS Factory

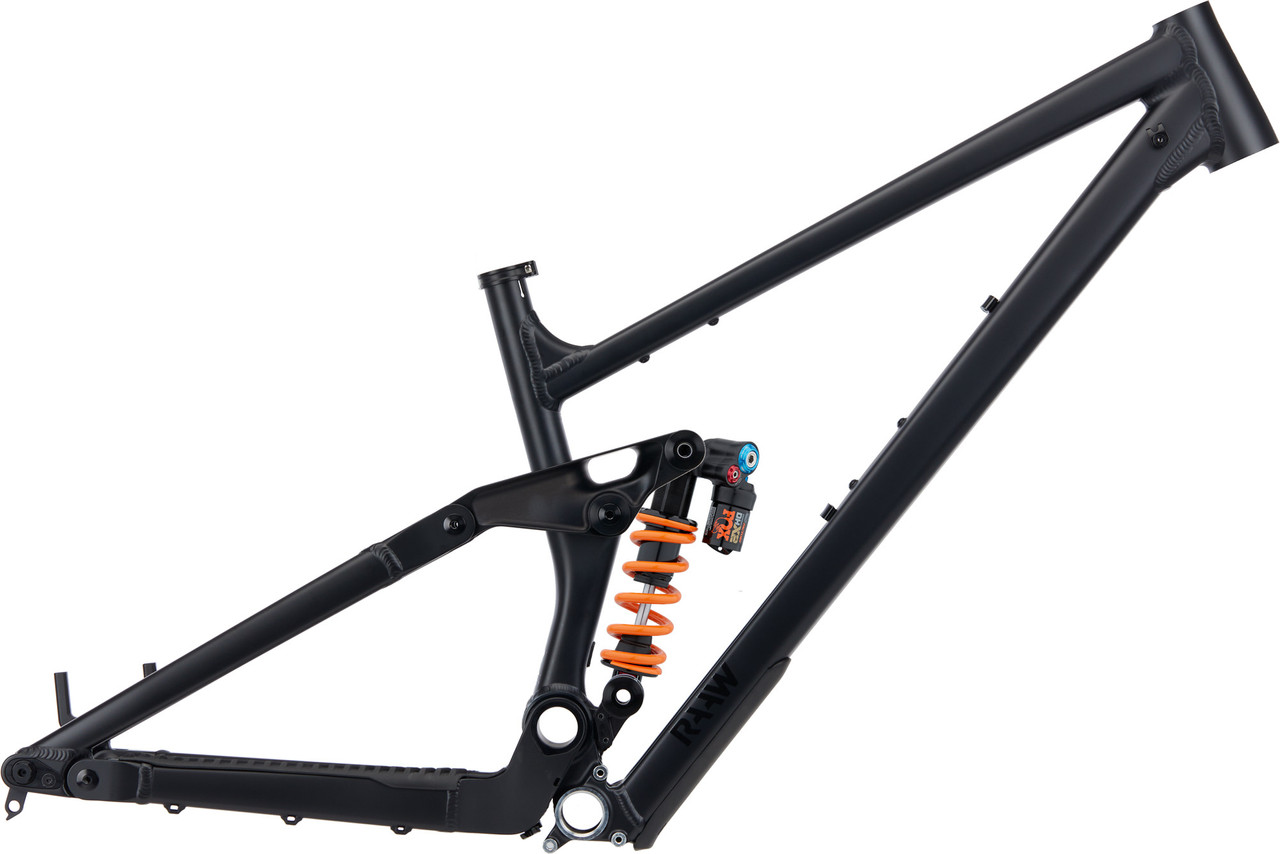

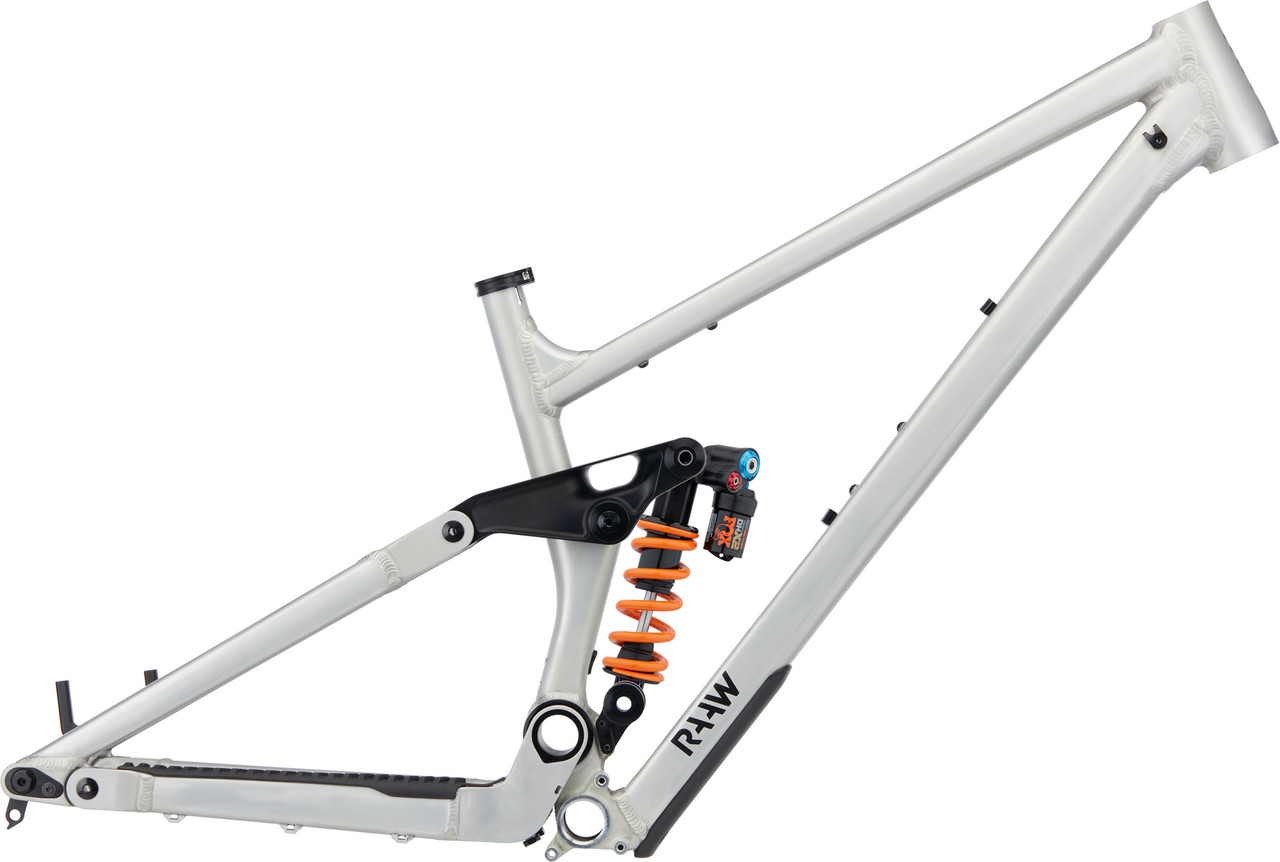

Das Madonna V2.2 29" Rahmenkit von RAAW Mountain Bikes kombiniert mit einem Fox DHX2 Stahlfederdämpfer

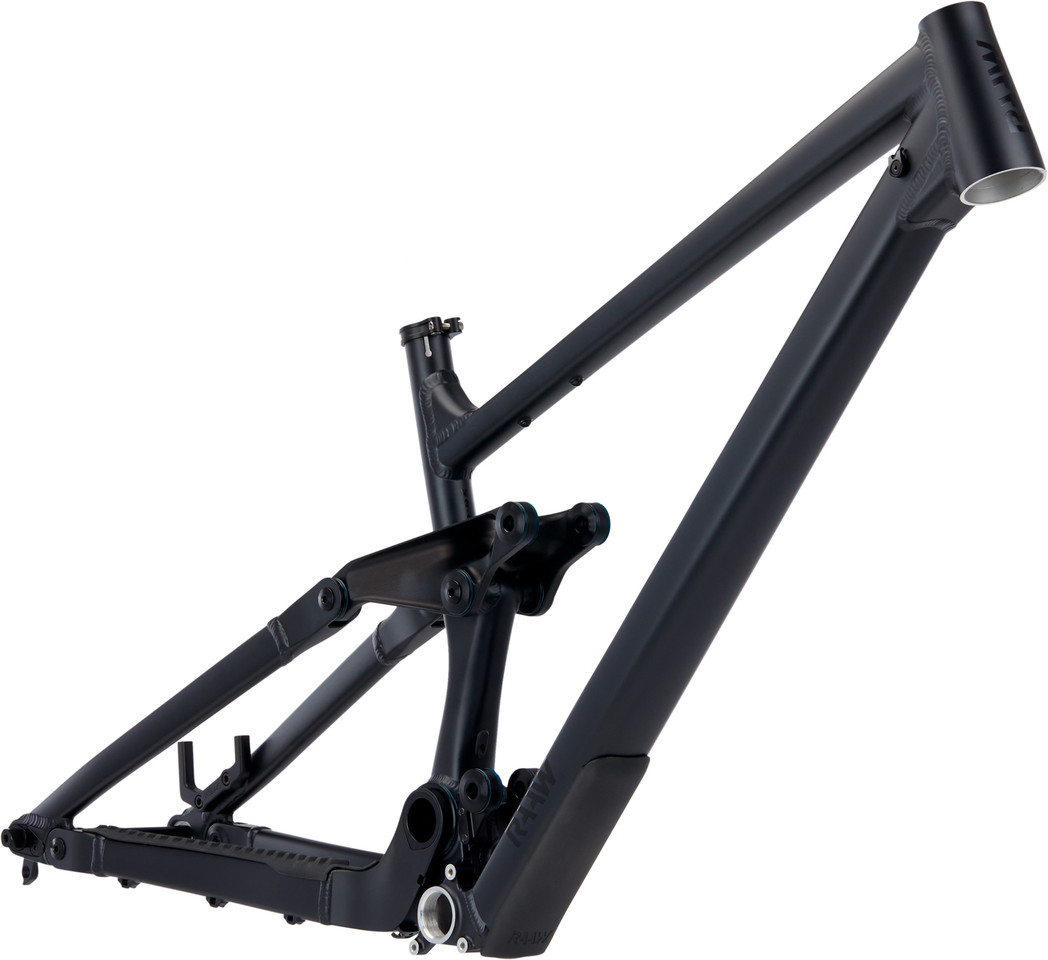

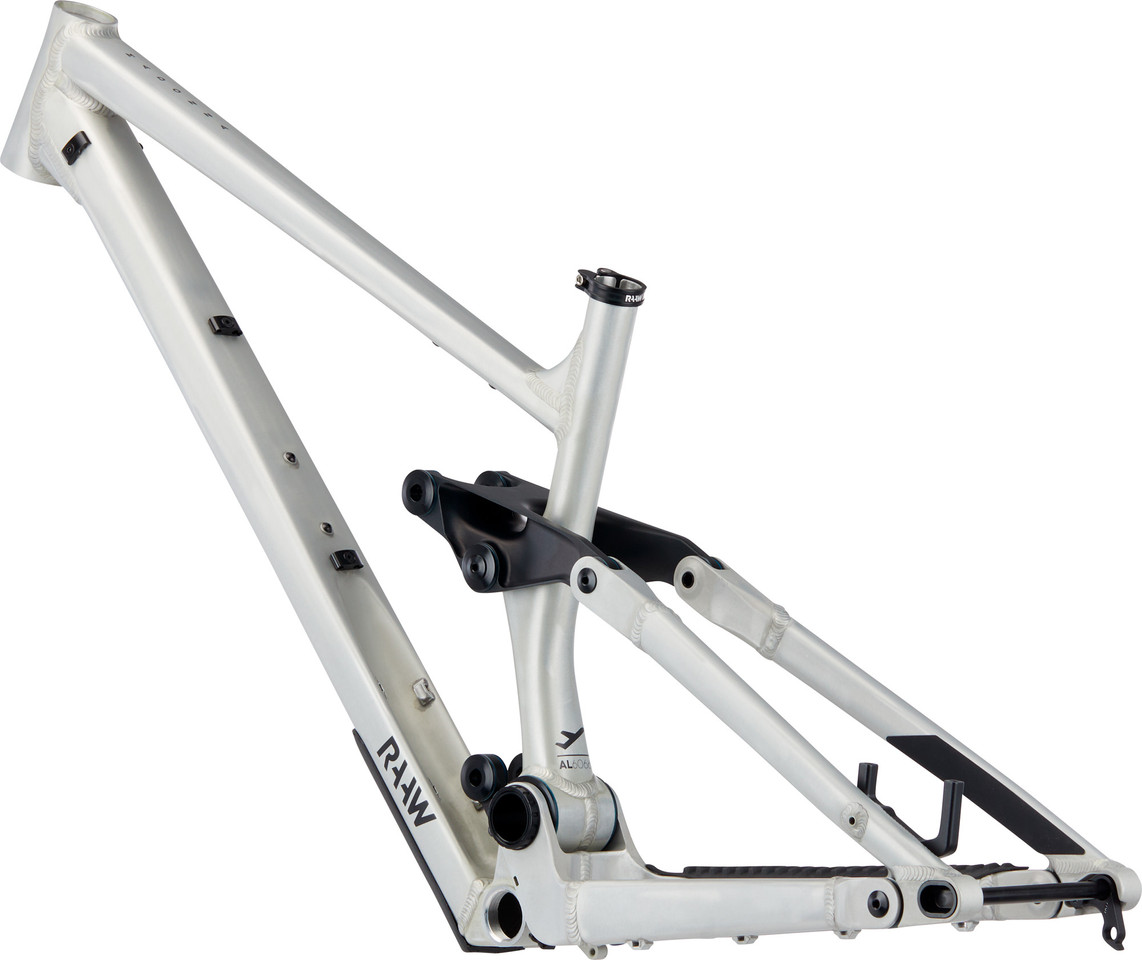

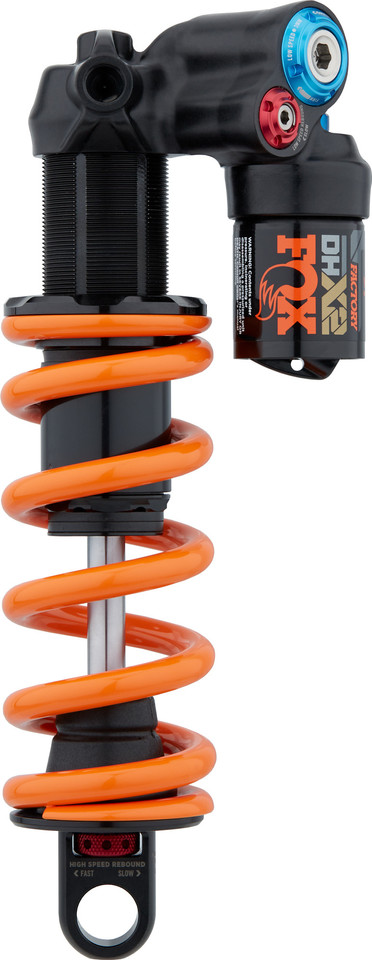

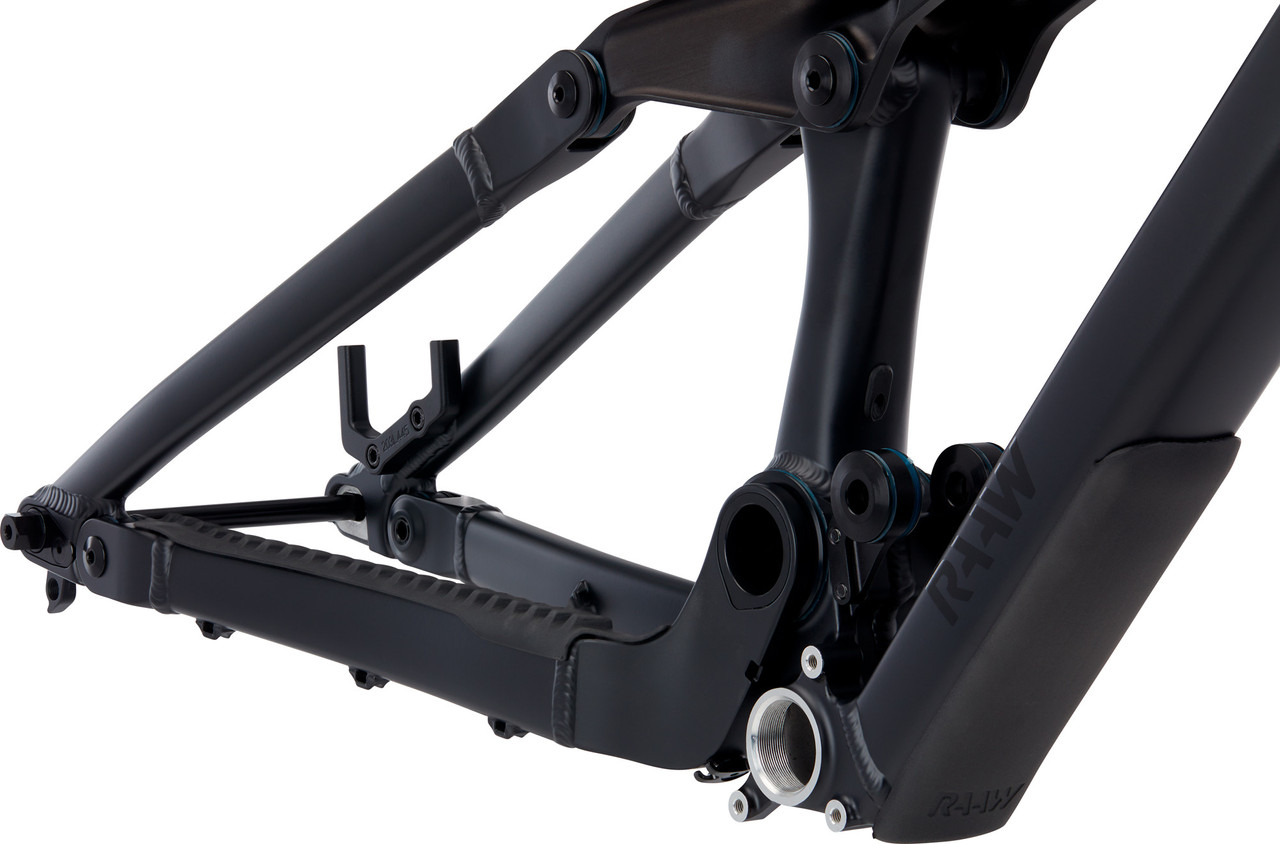

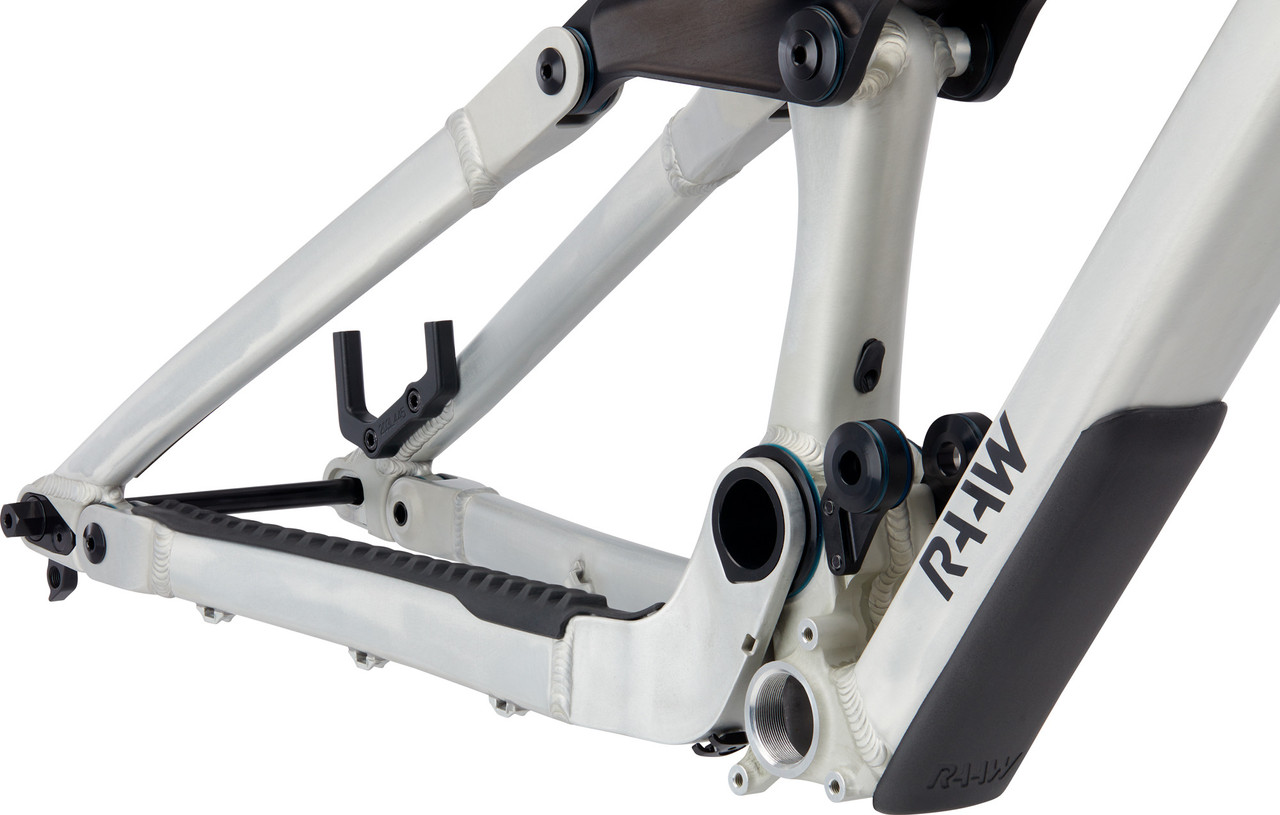

Der RAAW Mountain Bikes Madonna V2.2 Rahmen wird hier durch einen DHX2 Dämpfer von Fox Racing Shox ergänzt und ist eine optimale Basis für ein langlebiges, robustes Enduro-Bike. Der Dämpfer kommt direkt mit SLS Stahlfeder, ermöglicht die Einstellung von High- und Low-Speed-Druck- und Zugstufe und bietet zudem einen 2-Positionen-Hebel für die schnelle Einstellung unterwegs. Mitgeliefert wird außerdem ein passender Acros Steuersatz. Im Vergleich zum Vorgänger wurden beim Madonna V2.2 vor allem das Sitzrohr und damit zusammenhängende Schnittstellen wie Tretlager, Hinterbaugelenke und Dämpferaufnahme überarbeitet. RAAW haben außerdem ein eigenes Steckachssystem entwickelt, das die Steifigkeit erhöht und das Lockern der Achse während der Fahrt verhindert. Vom Vorgänger übernommen wurden bewährte Eigenschaften, die den Charakter des Bikes ausmachen. Eine Besonderheit ist die Variation von Dämpfer und Rocker: Die 60-mm-Variante (Größen S, M, L) für 60 mm Dämpferhub ist mit dem daraus resultierenden höheren Übersetzungsverhältnis optimal für ein leichteres Fahrergewicht bis 90 kg. Die 65-mm-Variante (Größen L, XL) für 65 mm Dämpferhub eignet sich hingegen am besten für Fahrer ab 90 kg. So haben alle denselben Fahrspaß. Alle Drehpunkte und Endkappen sind abgedichtet, die Dämpferaufnahme ist ebenfalls mit Kugellagern ausgestattet. Die Bremsaufnahme ist ein eigenes Bauteil und erspart Dir zusätzliche Adapter. Mit Inserts kannst Du außerdem die Kettenstrebenlänge nach Deinen Wünschen anpassen. Damit die Wartung leichter fällt, werden alle Züge außen verlegt. Mit dem Madonna V2.2 kommst Du nicht nur schwungvoll den Berg hinunter, auch bergauf zeigt es gute Klettereigenschaften. Die ausbalancierte Geometrie ermöglicht eine zentrale Sitzposition kombiniert mit Laufruhe und Berechenbarkeit. Und auch an Deine Ausrüstung ist gedacht: Am Oberrohr befinden sich zwei Gewinde zur Befestigung von Zubehörtaschen, damit Du auch ohne Rucksack das Wichtigste immer direkt dabei hast.

Hinweis: Der Dämpfer ist nicht vormontiert.

Spezifikationen:

Einsatzbereich:

Enduro

Laufradgröße:

29"

Federweg:

160 mm

Rahmengrößen:

S, M, L, XL

Material Hauptrahmen:

Aluminium (6066-T6)

Material Hinterbau:

Aluminium (6066-T6)

Kinematik:

Viergelenk-Hinterbau

Dämpfer:

Fox Racing Shox DHX2

Technische Daten:

Laufradstandard:

12 x 148 mm (Boost)

Achsstandard:

12 mm Steckachse

Sattelstütze (Ø):

31,6 mm

Sattelklemme (Ø):

34,9 mm

Steuersatz:

ZS44 - ZS56 (oben zu unten)

Gabelschaft empf.:

1 1/8" - 1,5" tapered

Gabeleinbaulänge empf.:

570 mm (S), 580 mm (M, L, XL)

Gabelfederweg empf.:

160 - 170 mm (S), 170 - 180 mm (M, L, XL)

Innenlagerstandard:

BSA

Gehäusebreite:

73 mm

Kettenführung:

ISCG 05

Bremsaufnahme:

Disc PM8 (Direct Mount 203 mm)

Umwerferaufnahme:

Umwerferbefestigung nicht möglich

Dämpfereinbaulänge:

205 mm

Dämpferhub:

60 mm (S, M, L), 65 mm (L, XL)

Dämpferaufnahme:

Trunnion Mount

Flaschenhalteraufnahmen:

1

Freigaben:

Bremsscheibengröße max.:

203 mm

Reifengröße max.:

29 x 2,6"

Kettenblattanzahl:

1-fach

Kettenblattgröße max.:

1-fach 36 Zähne

Hinweis des Herstellers:

Rahmen mit Rocker 60 sind für 60 mm Dämpferhub konstruiert und werden für ein Fahrergewicht bis 90 kg empfohlen. Der Rocker 65 benötigt 65 mm Dämpferhub und empfiehlt sich für ein Fahrergewicht ab 90 kg.

Features:

• steife Steckachsverbindung verhindert Verdrehen und ist extrem stabil

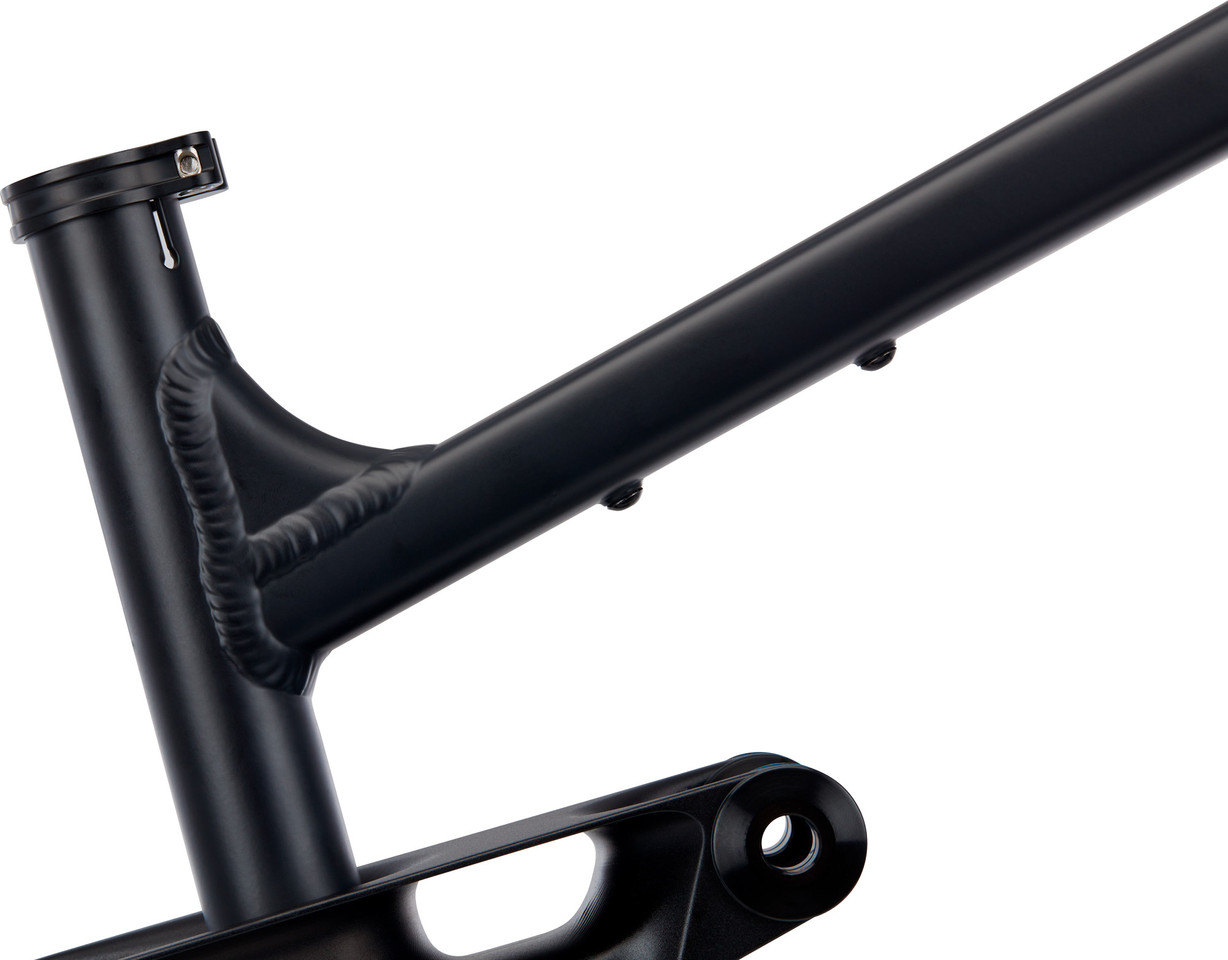

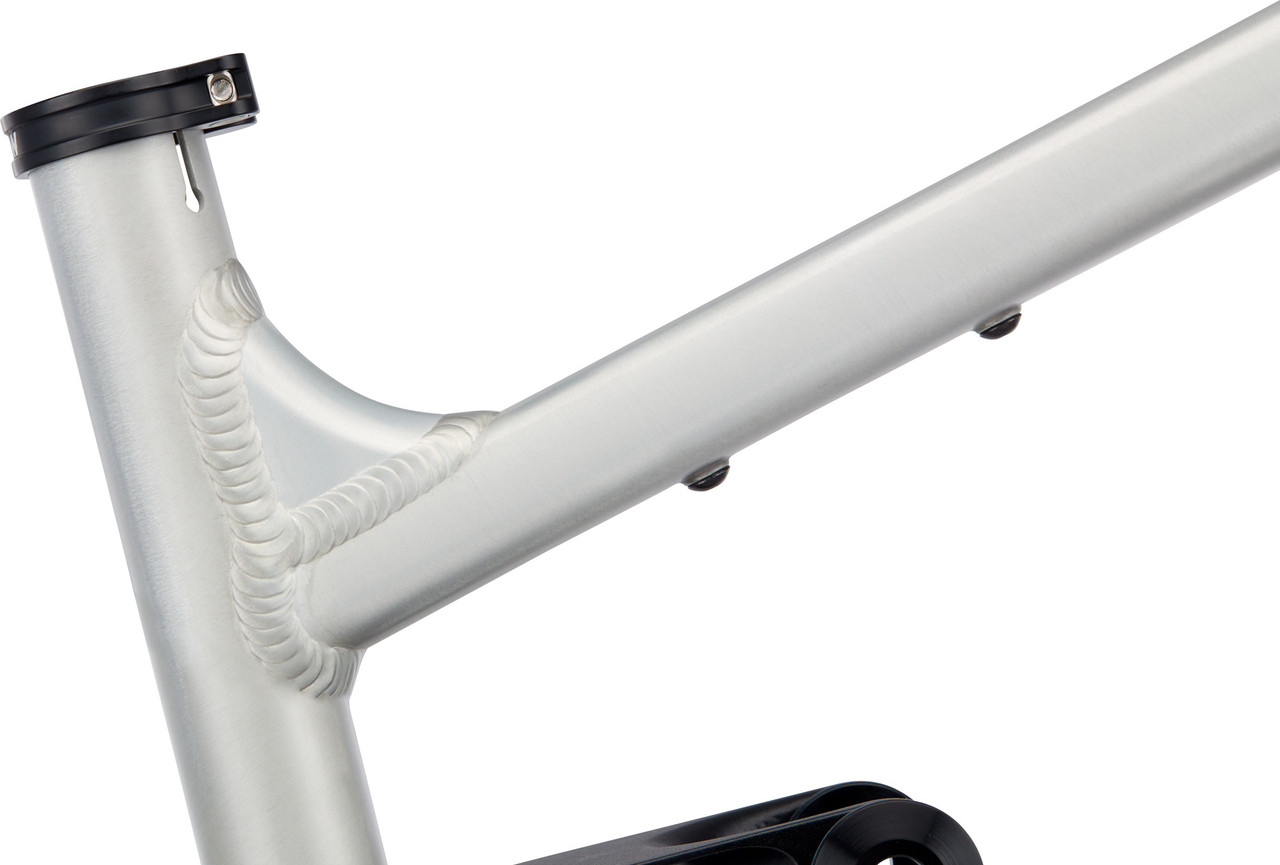

• überarbeitetes Sitzrohr aus einem einzigen hydrogeformten Rohr mit weniger Schweißnähten, dadurch erhöhte Stabilität und reduziertes Gewicht
• optimierte, unten zweiteilige Dämpferaufnahme für Dämpferfreiheit und verbesserten Kraftfluss

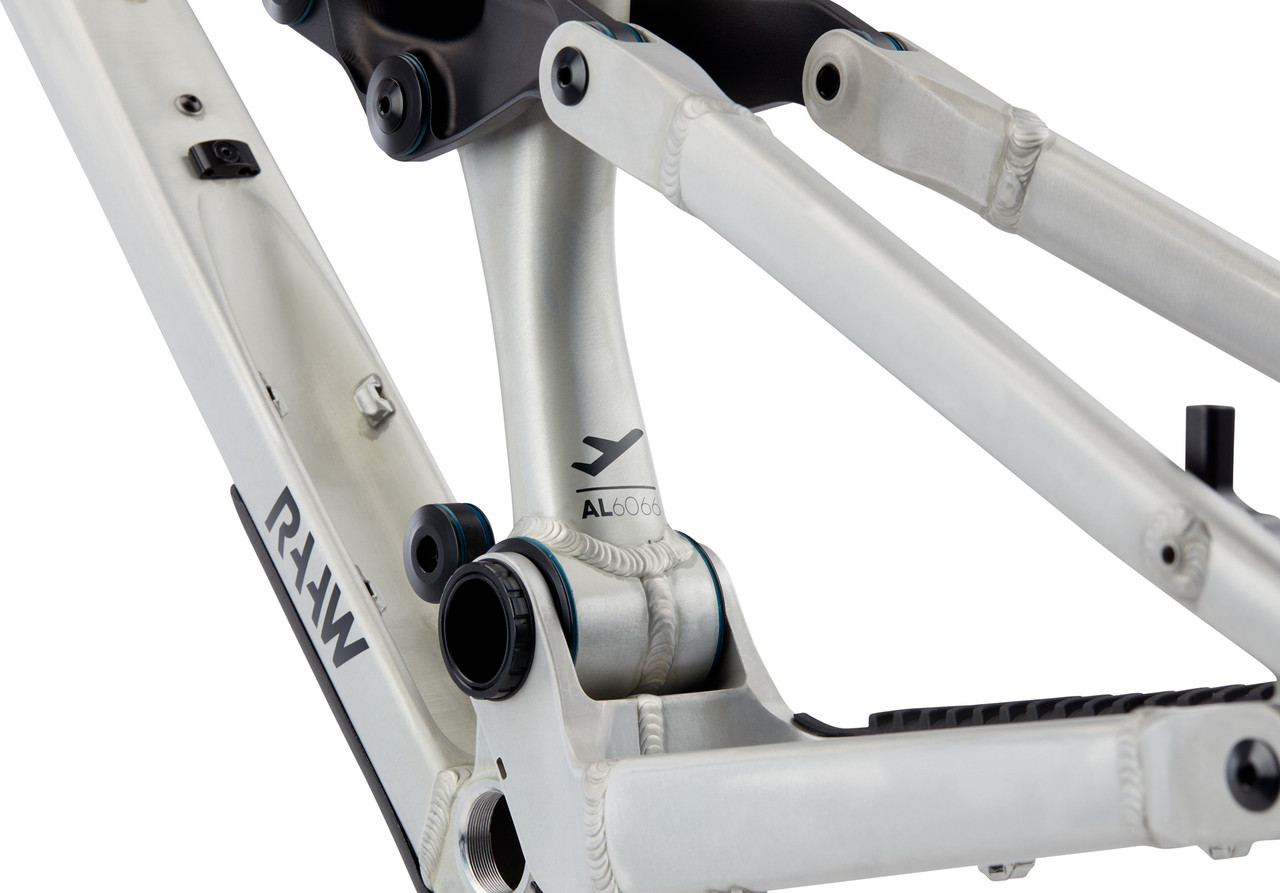

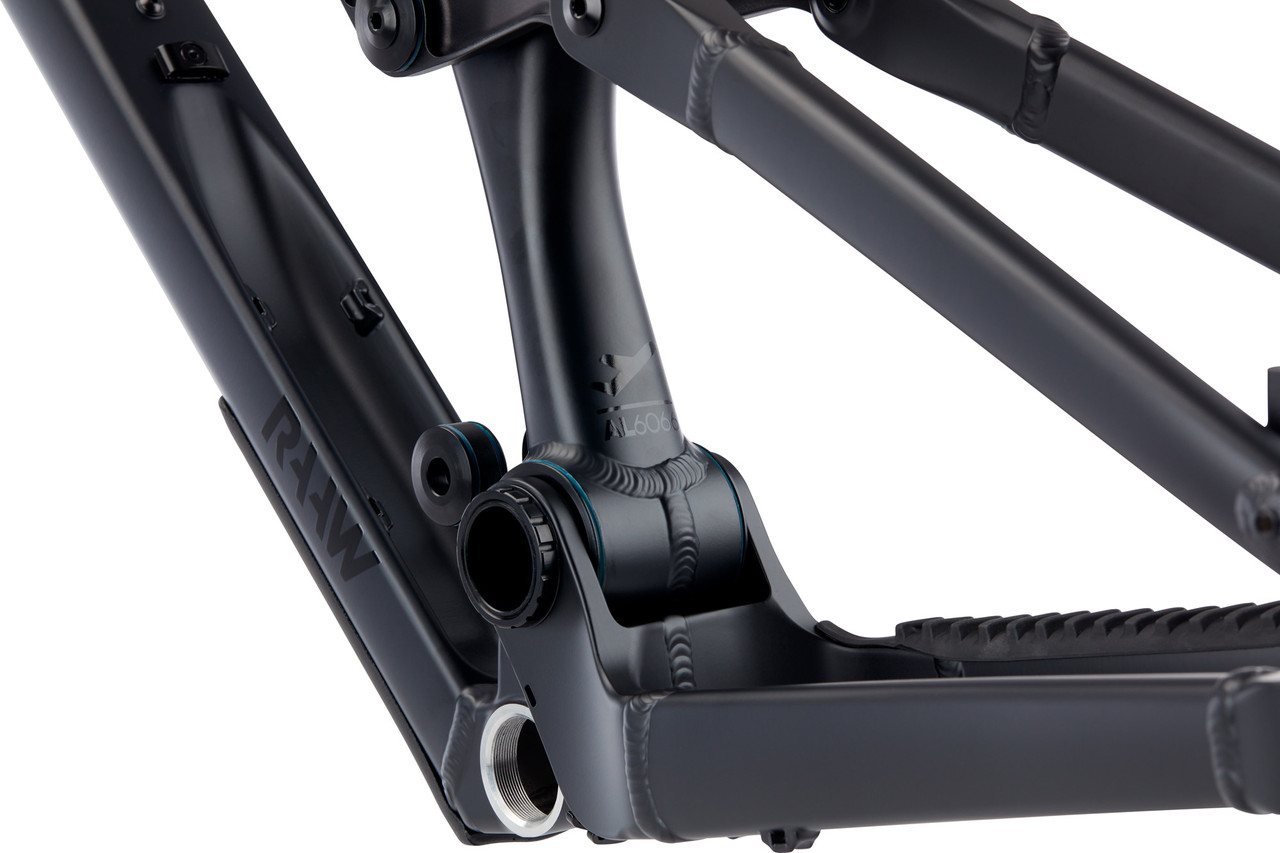

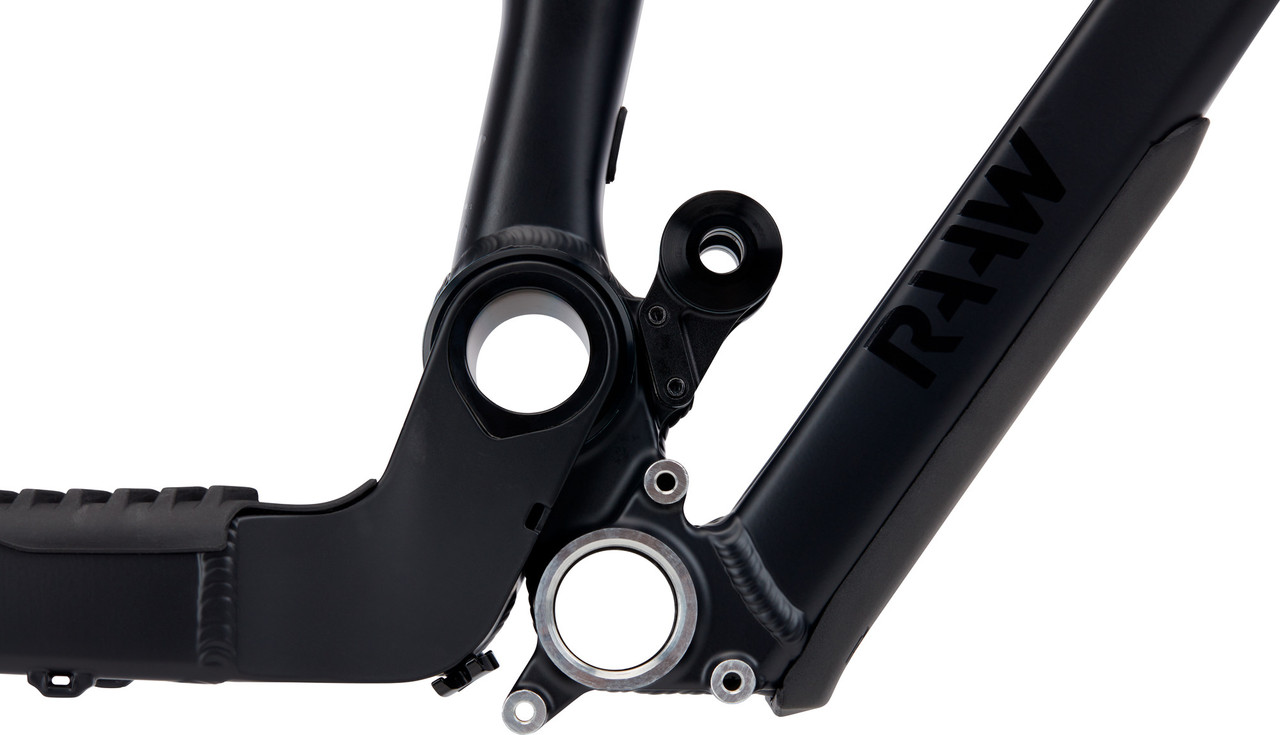

• Innenlagerdesign ermöglicht bessere Dämpferfreiheit bei den Größen S und M sowie höhere Bodenfreiheit bei den Größen L und XL

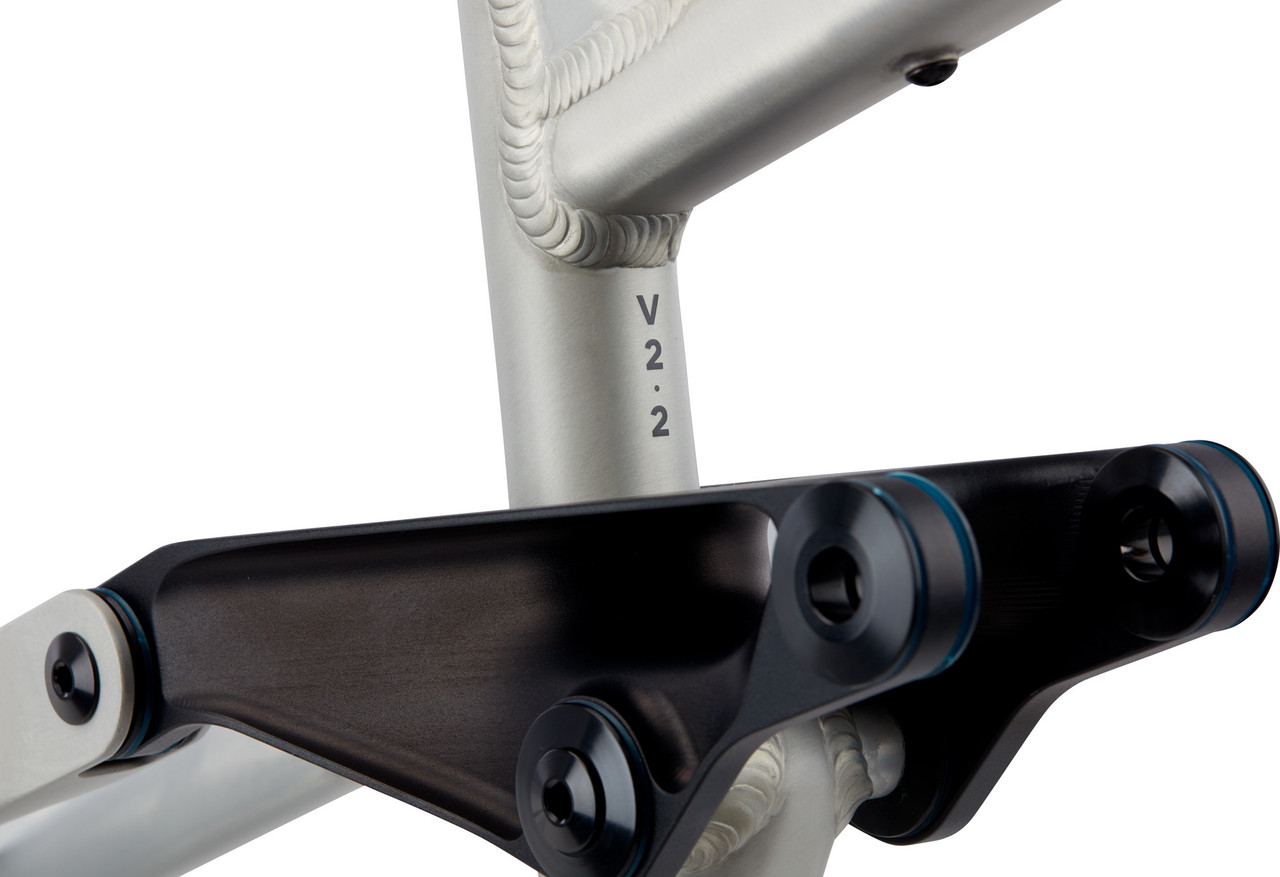

• Rockerdesign und -verbindung verbessert mit Lager im Rocker statt im Rahmen
• außen verlegte Züge zur einfachen Wartung ohne Scheuern oder Klappern
• interne Kabelführung für Sattelstütze im Sitzrohr möglich
• wartungsarm dank komplett abgedichteter Drehpunkte
• dank austauschbarer Bremsaufnahme mit Scheibenbremsadapter für 180 mm auch Montage einer 180-mm-Bremsscheibe möglich
• Anpassung der Kettenstrebenlänge mit Inserts für Ausfallende möglich
• schmutzunempfindliches Rahmendesign
• zwei Gewinde am Oberrohr zur Befestigung von Zubehörtaschen
• 1 Flaschenhalteraufnahme am Unterrohr
• maximale Einstecktiefe für Sattelstützen 200 mm (S), 225 mm (M), 250 mm (L), 275 mm (XL)
• Boost-Kettenlinie
• antriebsneutrale Federung auch bei Zwischensprints
• feinfühlige, geschmeidige Federung durch hohes Übersetzungsverhältnis zu Beginn des Federwegs und Einsatz von Industrielagern
• gleichmäßig abnehmendes Übersetzungsverhältnis mit 20 % Progression am Ende des Federwegs

Geometrie:

(basierend auf einer Gabeleinbaulänge von 570 mm (S) / 580 mm (M, L, XL))
S:

Empfohlene Körpergröße:

158 - 170 cm

Stack:

621 mm

Reach:

430 mm

Sitzrohrlänge:

395 mm

Effektive Oberrohrlänge:

573 mm

Steuerrohrlänge:

100 mm

Kettenstrebenlänge:

440 mm

Radstand:

1197 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

72°

Sitzwinkel (virtuell):

72,7°

Lenkwinkel:

64,5°

M:

Empfohlene Körpergröße:

167 - 180 cm

Stack:

643 mm

Reach:

455 mm

Sitzrohrlänge:

420 mm

Effektive Oberrohrlänge:

596 mm

Steuerrohrlänge:

115 mm

Kettenstrebenlänge:

440 mm

Radstand:

1233 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

72°

Sitzwinkel (virtuell):

77°

Lenkwinkel:

64,5°

L:

Empfohlene Körpergröße:

177 - 190 cm

Stack:

657 mm

Reach:

480 mm

Sitzrohrlänge:

445 mm

Effektive Oberrohrlänge:

617 mm

Steuerrohrlänge:

130 mm

Kettenstrebenlänge:

445 mm

Radstand:

1269 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74°

Sitzwinkel (virtuell):

78,3°

Lenkwinkel:

64,5°

XL:

Empfohlene Körpergröße:

186 - 199 cm

Stack:

670 mm

Reach:

505 mm

Sitzrohrlänge:

470 mm

Effektive Oberrohrlänge:

645 mm

Steuerrohrlänge:

145 mm

Kettenstrebenlänge:

450 mm

Radstand:

1305 mm

Tretlagerhöhe:

335 - 340 mm

BB Drop:

35 mm

Sitzwinkel (effektiv):

74°

Sitzwinkel (virtuell):

78,2°

Lenkwinkel:

64,5°

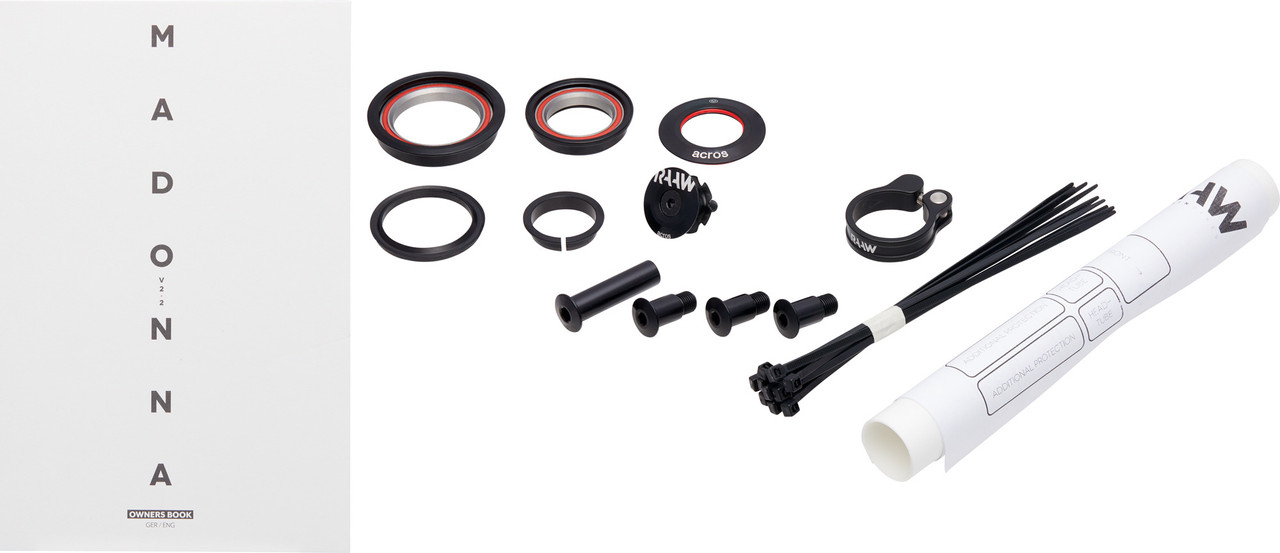

Lieferumfang:

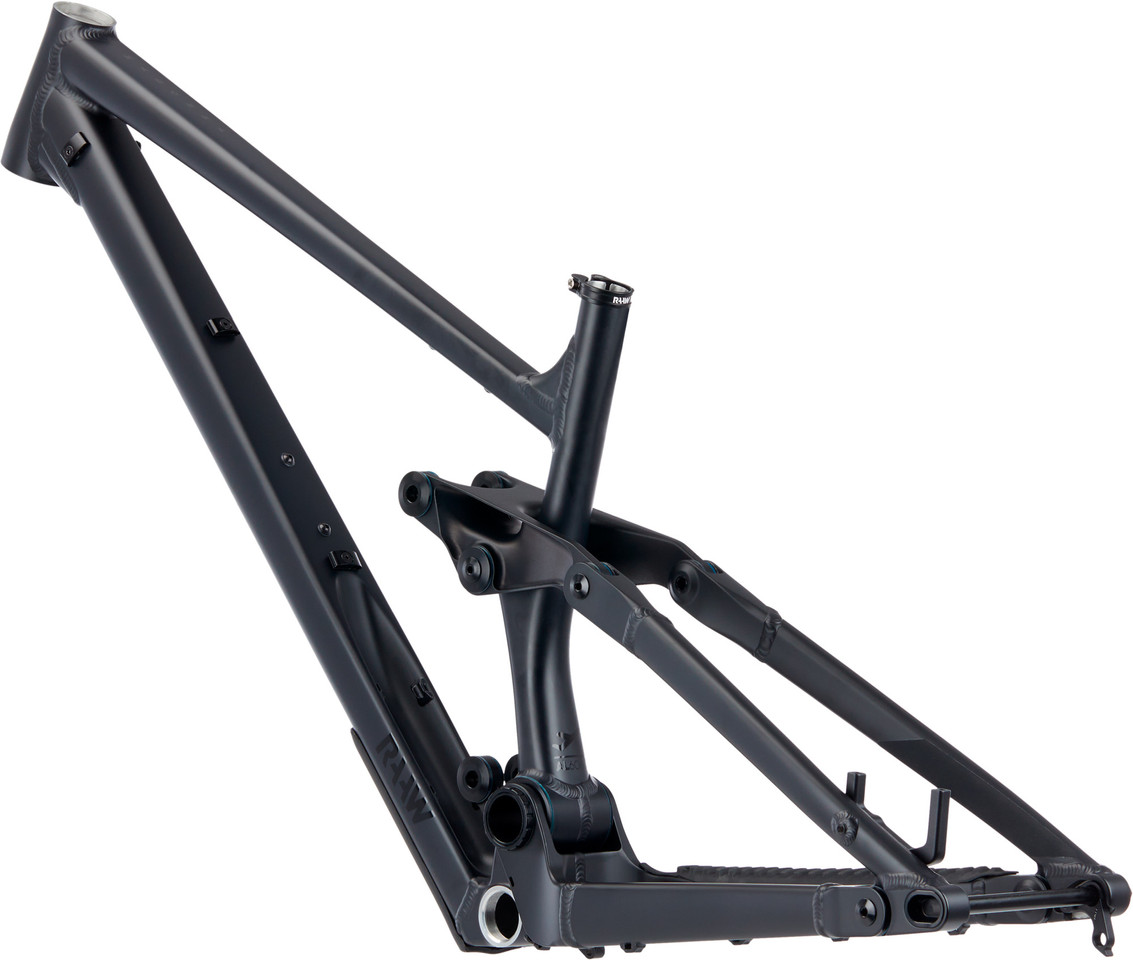

• 1 x Rahmen RAAW Mountain Bikes Madonna V2.2
• 1 x Dämpfer Fox Racing Shox DHX2 (nicht vormontiert)

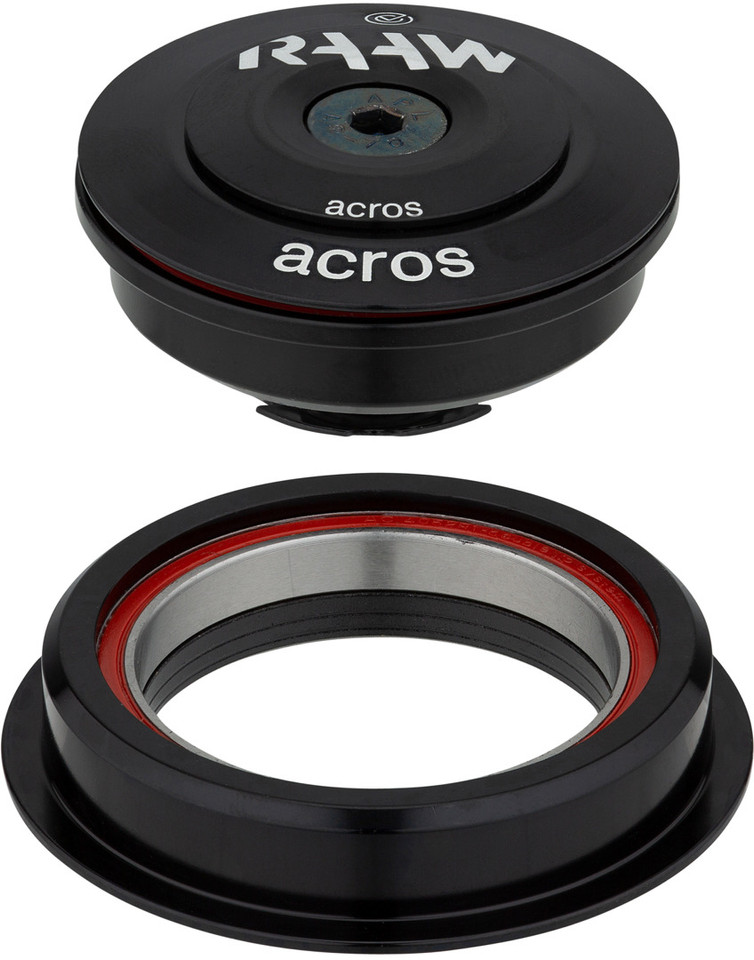

• 1 x Steuersatz Acros ZS44/28,6 - ZS56/40
• 1 x Steckachse RAAW Mountain Bikes
• 1 x Scheibenbremsadapter RAAW Mountain Bikes PM8
• 1 x Sattelklemme RAAW Mountain Bikes
• 1 x Schutzfolie
• 11 x Kabelbinder
