FSA TH-805ST ZS44/28,6 - ZS44/30 Gewindesteuersatz

Der FSA TH-805ST ist ein semi-integrierter Steuersatz für Gabeln mit Gewinde.

Verwendung:

Für 1 1/8" Steuerrohre oben und unten in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Road, Cross Country

Bauart:

semi integriert (ZS)

Außendurchmesser oben:

44 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

44 mm

Innendurchmesser unten:

30 mm

Steuerrohr:

1 1/8"

Gabelschaft:

1 1/8"

Gewindesteigung:

26 tpi

Technische Daten:

Material:

Aluminium

Lagerung:

CBB Ø 5/32" x20 (oben), CBB Ø 5/32" x20 (unten)

Einpresstiefe oben:

7 mm

Einpresstiefe unten:

7 mm

Einbauhöhe oben:

16,4 mm

Einbauhöhe unten:

2,7 mm

Features:

• für 44 mm Steuerrohr-Innendurchmesser = 50 mm Steuerrohr-Außendurchmesser
• geschmiedete Lagerschalen
• Einbauhöhe insgesamt 19,1 mm

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil – vom ersten durch einen Schrägstrich getrennt – gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummer:

141-2325

Lieferumfang:

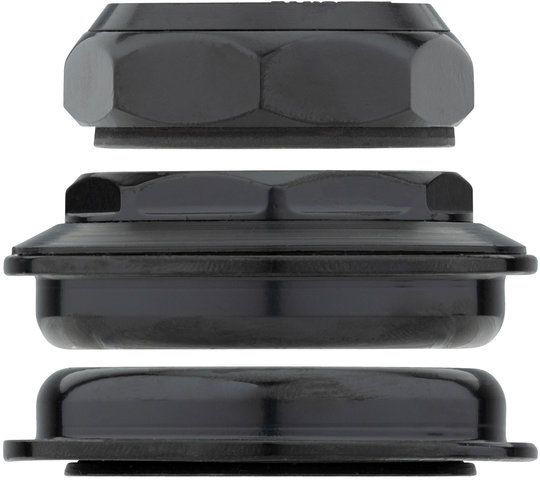

Gewindesteuersatz FSA TH-805ST ZS44/28,6 - ZS44/30, bestehend aus:

• 1 x Lagerschale oben mit Lager
• 1 x Lagerschale unten mit Lager
• 2 x Schraubmutter
• 1 x Sicherungsring
• 1 x Zentrierring
• 1 x Gabelkonus
