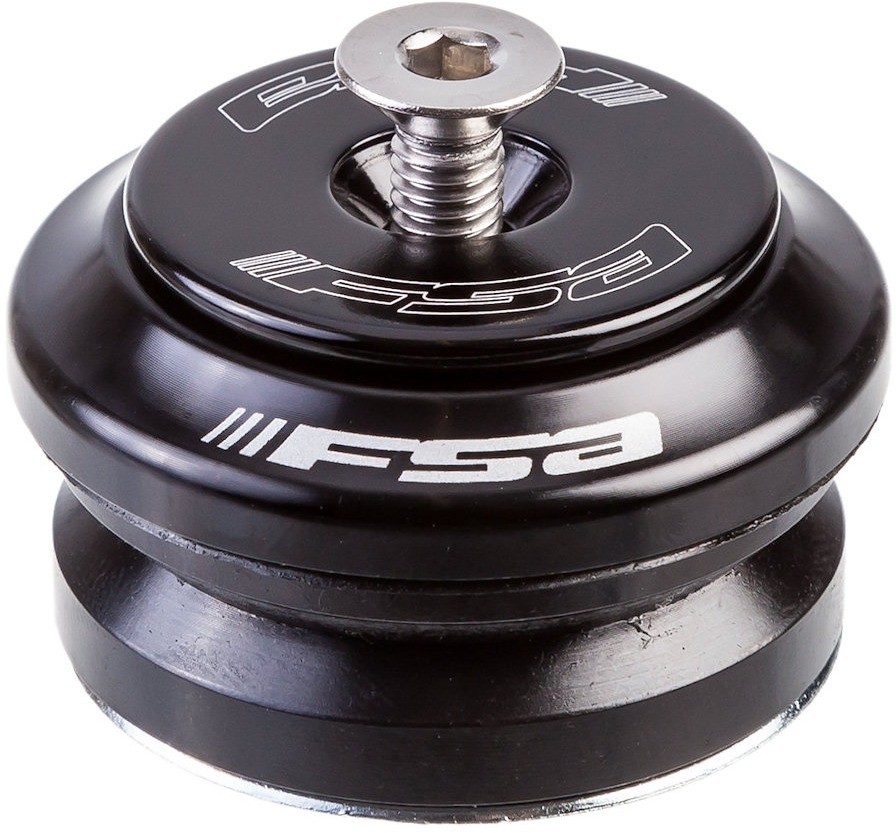

FSA Orbit CE IS42/28,6 - IS42/30 Steuersatz

FSA Orbit CE ist ein Integrated-Steuersatz für 1 1/8" Gabelschaft und hat einen Alu-Deckel.

Verwendung:

Für 1 1/8" Steuerrohre oben und unten in Kombination mit Standard 1 1/8" Gabeln konzipiert.

Spezifikationen:

Einsatzbereich:

Road

Lager oben:

1 1/8"

Lager unten:

1 1/8"

Gabelschaft:

1 1/8"

Bauart:

integriert (IS)

Technische Daten:

Lagerung:

Schrägkugellager (45°/ 45° ACB)

Einbauhöhe oben:

8,3 (8 mm Deckel), 15,5 mm (15 mm Deckel)

Einbauhöhe unten:

0,5 mm

Außendurchmesser oben:

42 mm

Innendurchmesser oben:

28,6 mm

Außendurchmesser unten:

42 mm

Innendurchmesser unten:

30 mm

Dichtung:

Black Seal

Deckel:

Aluminium, 8 mm oder 15 mm (schwarz)

Features:

• für Steuerrohr-Innendurchmesser 42 mm = Steuerrohr-Außendurchmesser 46 mm
• Einbauhöhe insgesamt 8,8 mm (8 mm Deckel) bzw. 16 mm (15 mm Deckel)

Standardized Headset Identification System (S.H.I.S.):

Um Klarheit und Einheitlichkeit in den unübersichtlichen Dschungel der Steuersätze zu bringen, haben sich die Hersteller Acros, Cane Creek, Hope, Race Face, Reset Racing und Ritchey auf eine gemeinsame Nomenklatur geeinigt, der sich voraussichtlich noch weitere Firmen anschließen werden. Das System berücksichtigt die Maße des Rahmens in Kombination mit den Maßen der Gabel. Sowohl Ober- wie Unterteil des Steuersatzes werden demnach mit einer zweiteiligen Angabe versehen. Der erste Bestandteil bezeichnet Art des Steuersatzes (External Cup, Zero Stack, Integrated) und Steuerrohrdurchmesser. Der zweite Bestandteil – vom ersten durch einen Schrägstrich getrennt – gibt den Durchmesser des Gabelschafts an. Soll auf einen kompletten Steuersatz Bezug genommen werden, müssen die Angaben von Ober- und Unterteil kombiniert werden.

Nomenklatur:

EC:

Kugellager sind in einer Lagerschale verpresst, welche außerhalb des Rahmens liegen (External Cup)

ZS:

Kugellager sind in einer Lagerschale verpresst, welche im Rahmen integriert sind (Zero Stack)

IS:

Keine Lagerschalen, Kugellager liegen direkt im Rahmen (Integrated)

Herstellernummern:

schwarz IS42/28,6 - IS42/30 (8 mm):

121-0405

schwarz IS42/28,6 - IS42/30 (15 mm):

121-0407

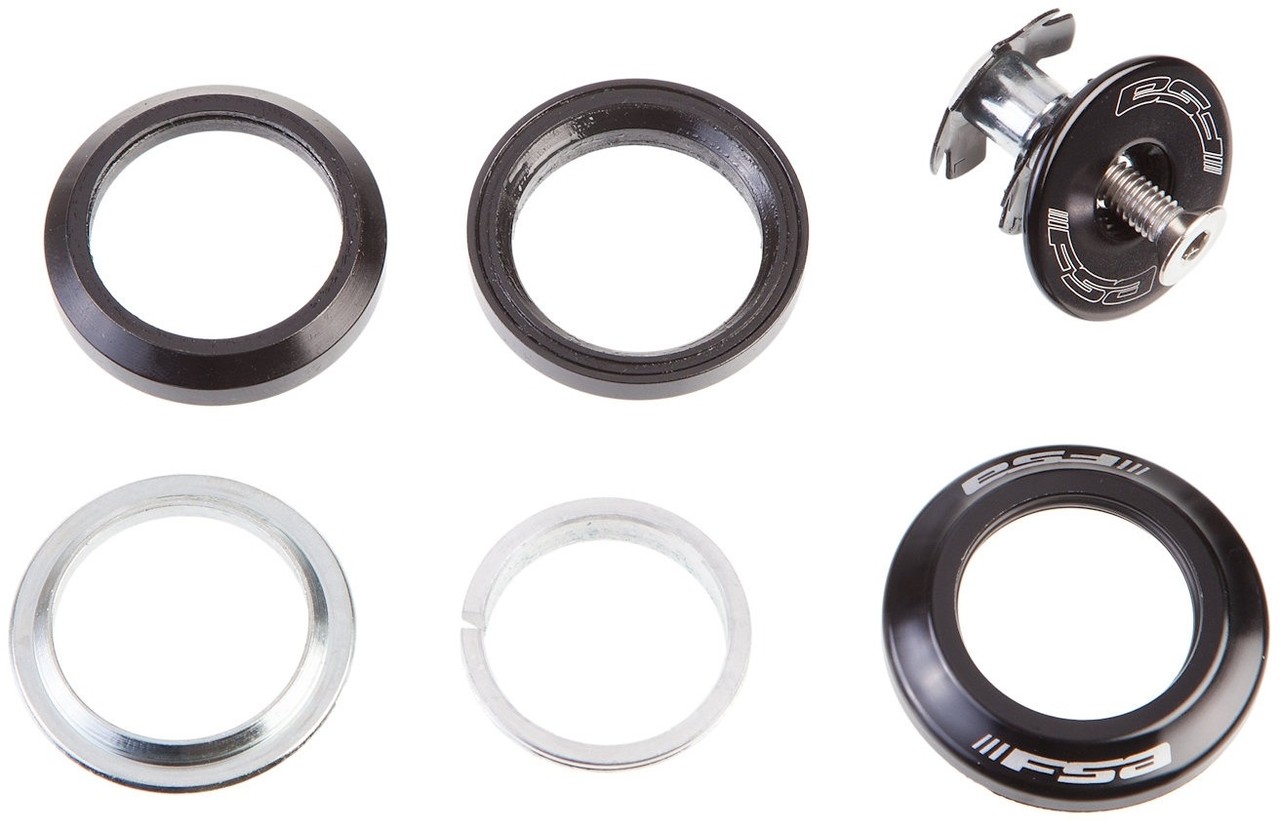

Lieferumfang:

• 1 x Lager FSA Orbit CE oben
• 1 x Lager FSA Orbit CE unten
• 1 x Steuersatzdeckel FSA
• 1 x Kompressionsring
• 1 x Ahead-Kappe FSA
• 1 x Gabelkralle mit Schraube
• 1 x Gabelkonus
