How to: Mit S.H.I.S. zum passenden Steuersatz für Dein Fahrrad

Ganz egal, ob Du gerade die Komponenten für Dein neues Custom-Rennrad aussuchst oder den Steuersatz an Deinem Mountainbike tauschen willst: Die Vielzahl an erhältlichen Ausführungen kann auf den ersten Blick etwas abschreckend wirken. Aber keine Sorge: Die Kürzel und Zahlen in den Artikelbezeichnungen der Steuersätze folgen einem standardisierten System, das logisch aufgebaut und sehr hilfreich ist. Das System nennt sich S.H.I.S. (Standardized Headset Identification System) und wurde 2010 von mehreren Herstellern gemeinsam eingeführt. Es beschreibt Steuersätze der Ahead-Bauweise; ältere Schraubsteuersätze mit Klemmkonusvorbau werden nicht berücksichtigt. Wir erklären Dir hier, wie die einheitliche S.H.I.S.-Bezeichnung aufgebaut ist, was die Buchstaben und Zahlen bedeuten und welche Maße Du brauchst, um den passenden Steuersatz für Dein Projekt zu finden.

Von Tabellen und Messwerten zum Steuersatz für Dein Bike

Bevor Du Deine Gabel und Deinen Rahmen selbst vermisst, ist es in vielen Fällen einfacher, einen Blick in die Datenblätter zu werfen. Einbaumaße für Steuersätze sind da meist notiert. Findest Du keine Werte, kannst Du die entscheidenden Außen- und Innendurchmesser leicht mit einem Messschieber ermitteln. Wo genau Du messen solltest, erklären wir weiter unten. Die Bauart eines Steuersatzes kann man leider nicht messen, aber es gibt nur drei verschiedene Varianten, die relativ einfach zu unterscheiden sind. Hast Du alle Werte, bietet Dir unser Shop zwei Möglichkeiten, passende Steuersätze zu finden: Du kannst die Parameter als Filter setzen und die Auswahl so nach und nach eingrenzen oder Du kombinierst sie entsprechend der S.H.I.S.-Nomenklatur und gibst diese in die Suche ein.

Steuersatzbauart ZS: Zero Stack (semi-integriert)

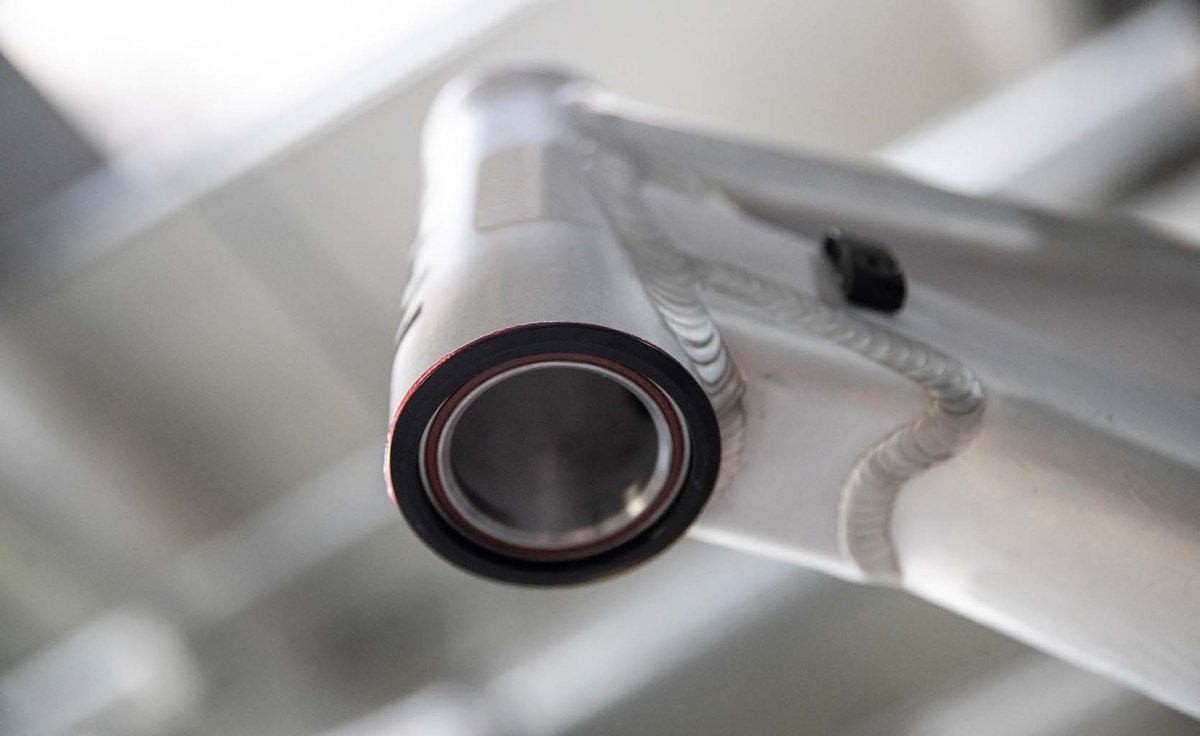

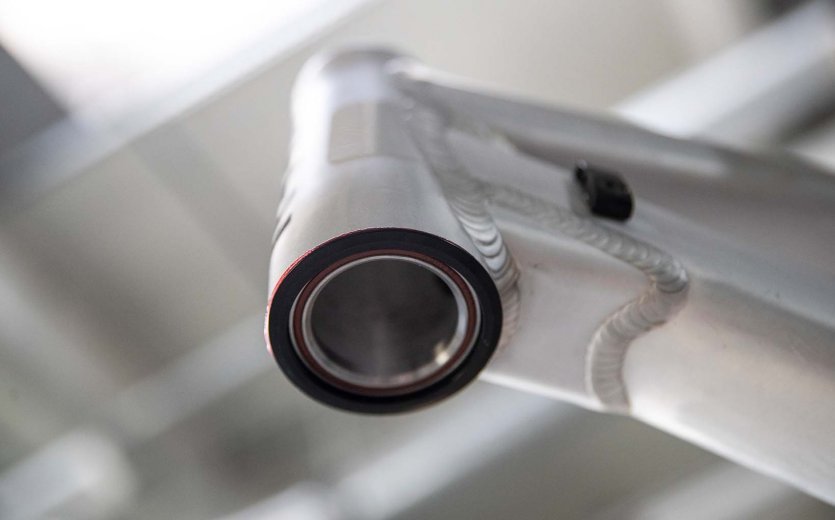

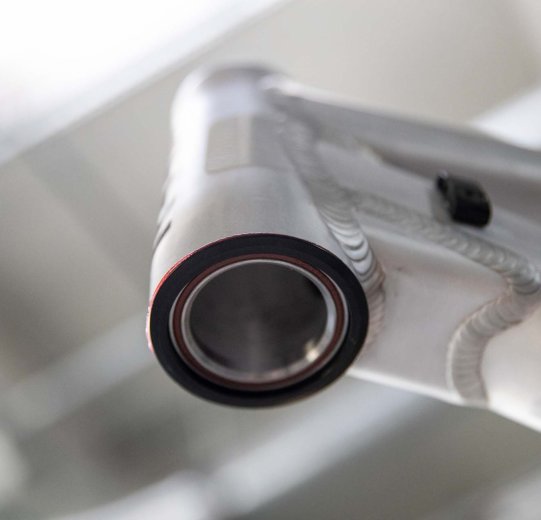

Beim Zero-Stack-Steuersatz wird ein Großteil der Lagerschalen in den Rahmen gepresst. Im montierten Zustand ist von jeder Schale nur ein schmaler Kragen außerhalb des Steuerrohrs zu sehen. Die Lager verschwinden so ebenfalls im Rahmen, weshalb die Steuerrohre meist einen größeren Durchmesser haben. Der Vorteil ist die geringe Bauhöhe (daher auch „Zero Stack“). Im Shop-Filter „Bauart“ findest du Zero Stack unter der deutschen Bezeichnung „semi-integriert“. Typisches Beispiel eines semi-integrierten Tapered-Steuersatzes für ein modernes Bike, wie etwa das RAAW Madonna, ist: ZS44/28.6 – ZS56/40.

Die erste Zahl: der Außendurchmesser des Steuersatzes

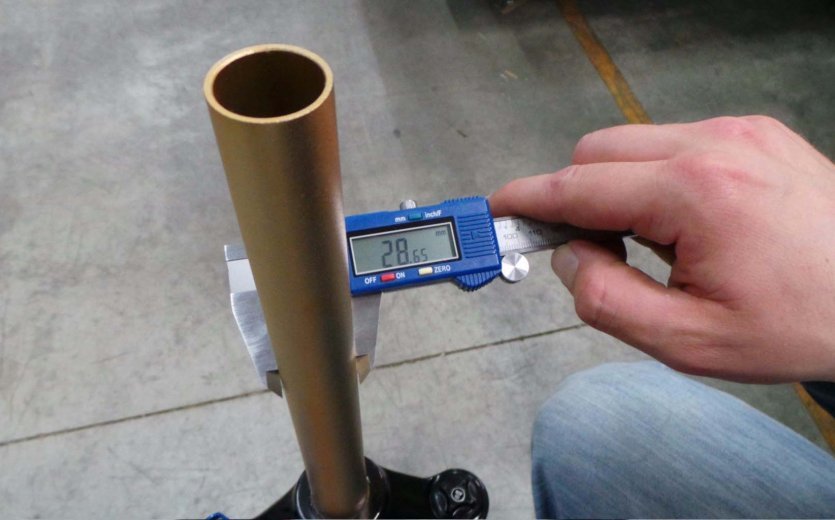

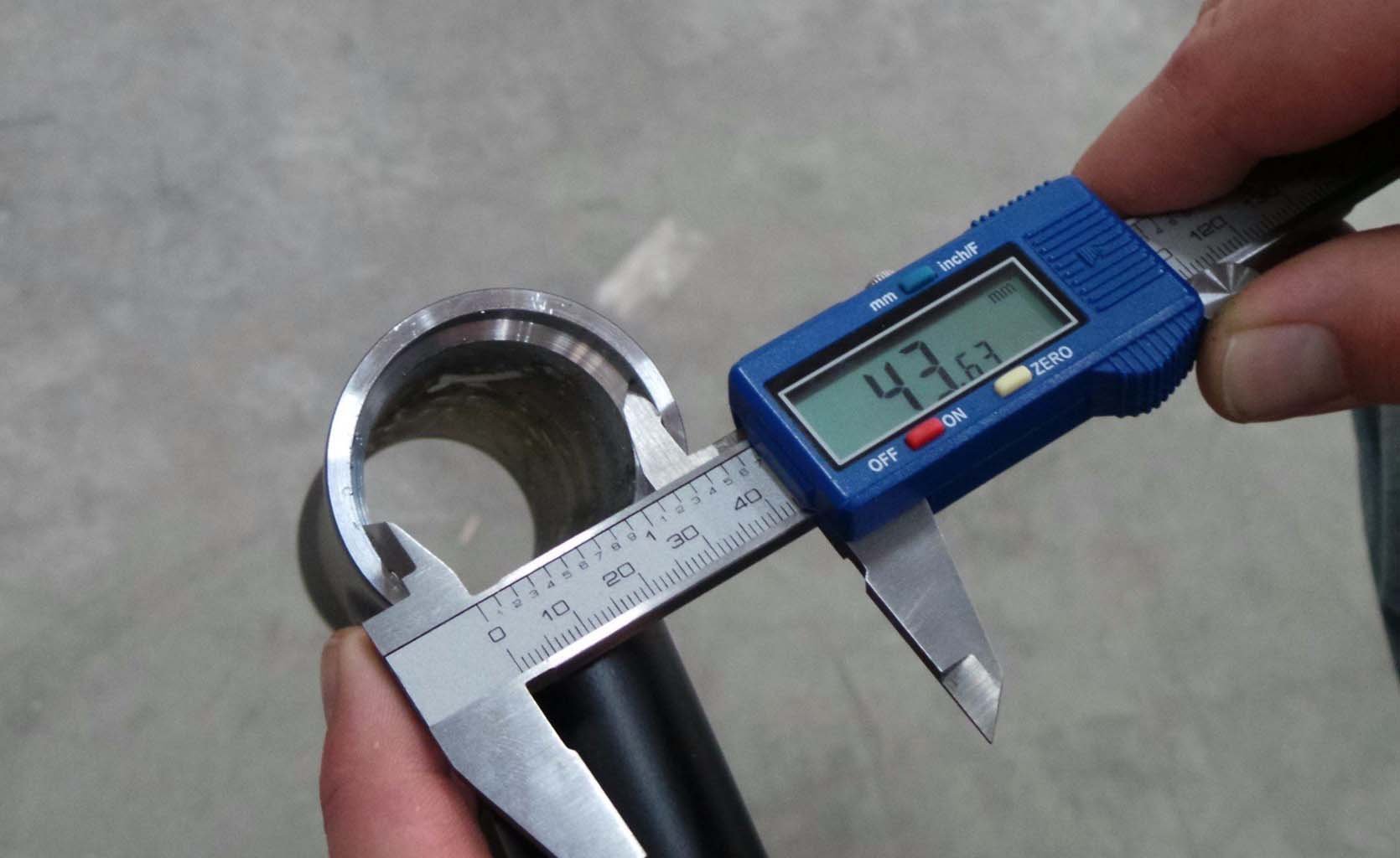

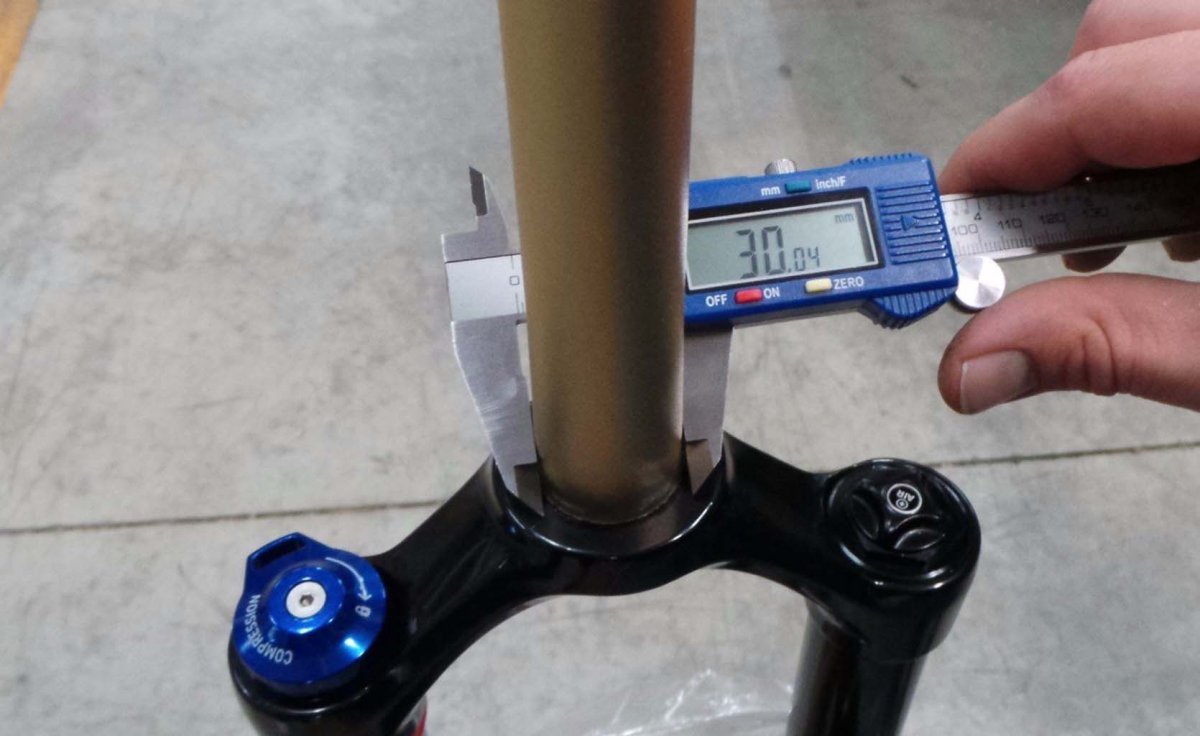

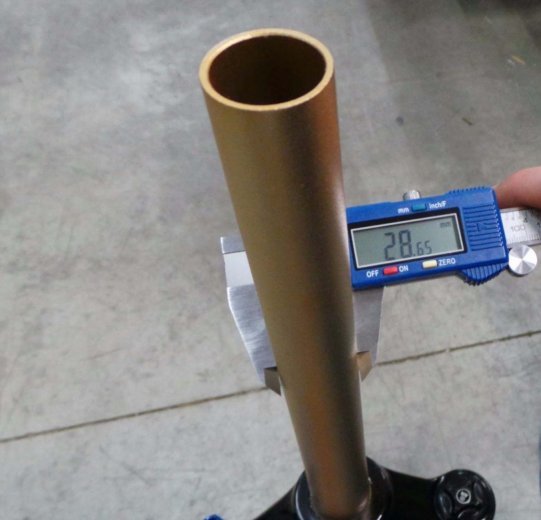

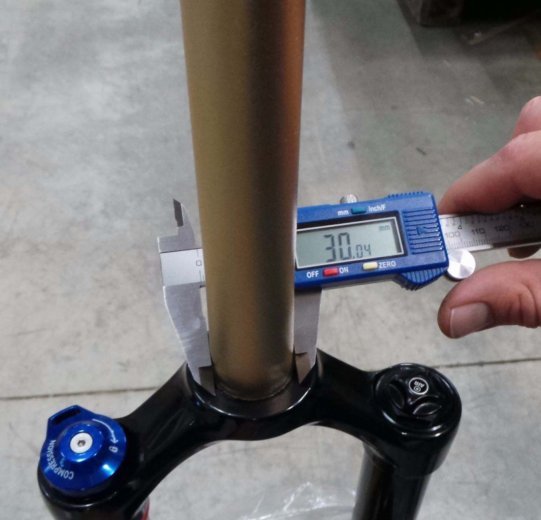

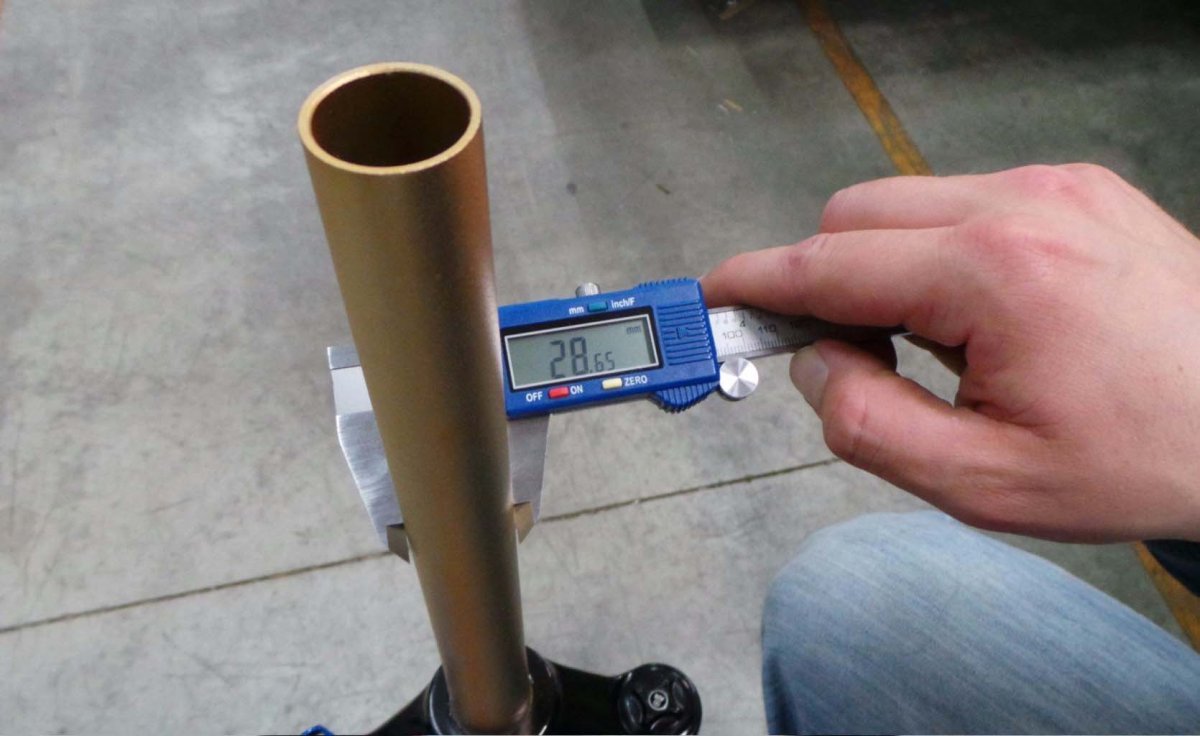

Nach dem Kürzel der Steuersatzbauart folgt in der S.H.I.S.-Angabe der Außendurchmesser in Millimetern. Das Maß bezieht sich auf den Teil des Steuersatzes, der in den Rahmen eingepresst wird – bei EC und ZS die Lagerschale, bei IS das Lager selbst. Die untere Lagerschale hat bei Rahmen für Tapered-Gabeln meist einen größeren Einpressdurchmesser als die obere. Wenn Du die erforderlichen Maße nicht im Datenblatt Deines Rahmens oder Fahrrads findest, kannst Du sie relativ einfach mit einem Messschieber ermitteln. Dazu misst Du wahlweise den Innendurchmesser des Steuerrohrs Deines Rahmens (ohne montierten Steuersatz) oder den Außendurchmesser des schon ausgebauten alten Steuersatzes.

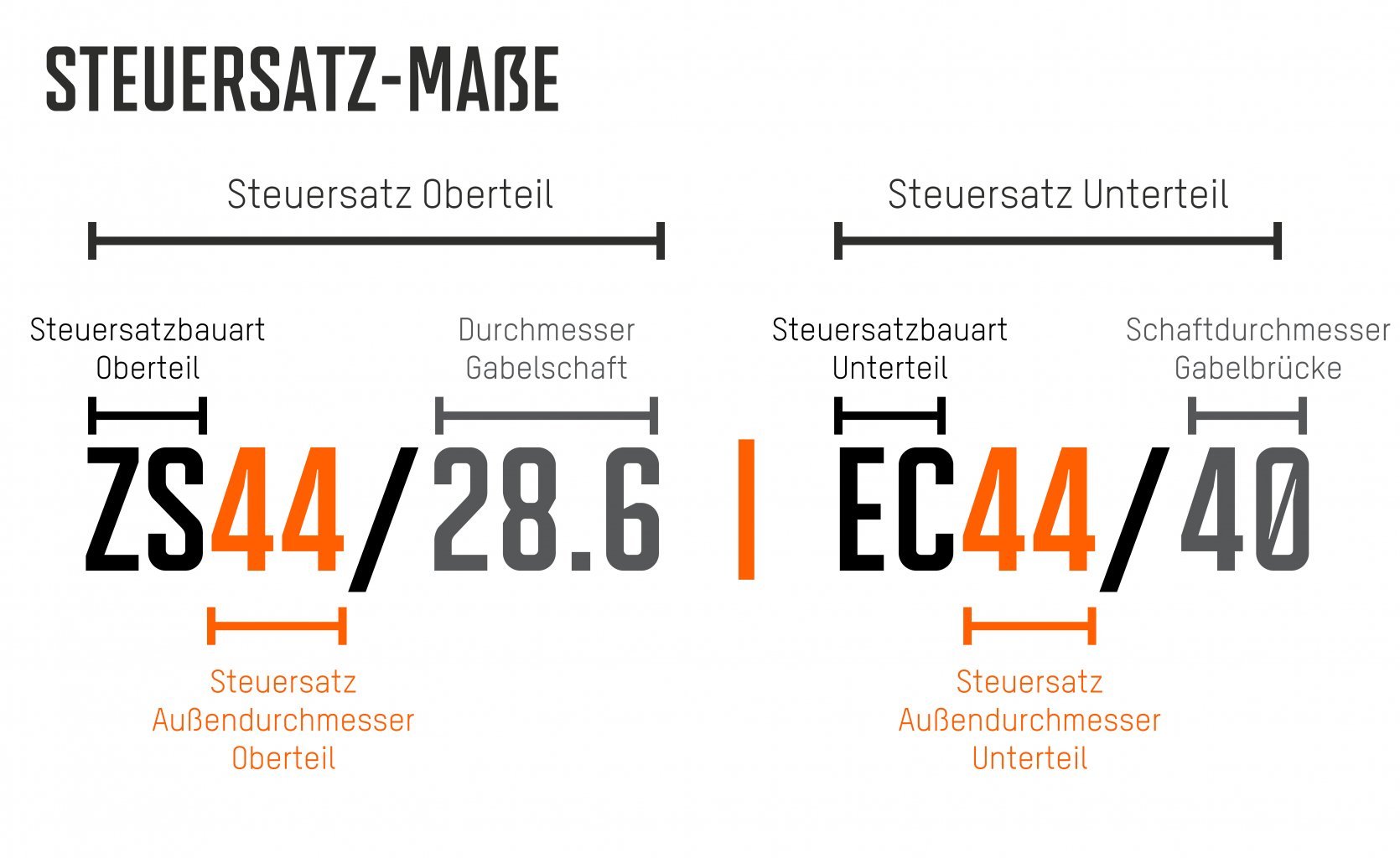

Praxisbeispiel einer kompletten S.H.I.S.-Angabe

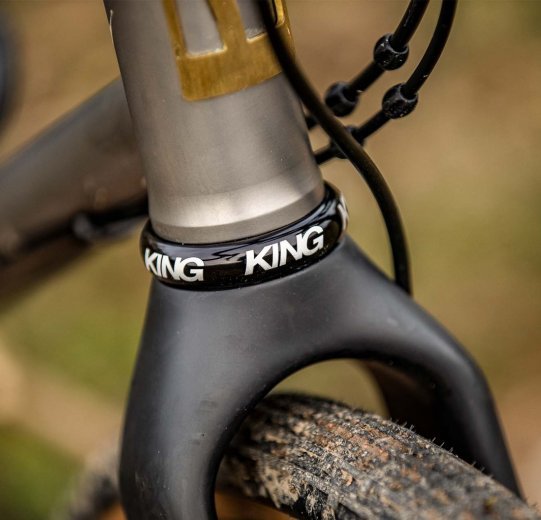

Nehmen wir uns zum Abschluss das Beispiel vom Anfang und lösen es im Detail auf. Einen Steuersatz mit der Angabe ZS44/28.6 – EC44/40 könntest Du etwa im 29er-Hardtail bc original Podsol mit einer Tapered-Gabel verbauen. Die Parameter und Maße in Millimeter der Reihe nach:
